Соединение шпонкой
Задание: выполнить два изображения соединения шпонкой с продольным и поперечным разрезами. Выполнить чертежи вала и колеса со шпоночным пазом. Образец выполнения работы приведен на рис. 19.
Шпонки применяют для передачи крутящего момента от одной детали (вала) к другой (зубчатому колесу).
Наиболее распространены шпонки призматические (ГОСТ 23360-78), клиновые (ГОСТ 24068-80) и сегментные (ГОСТ 24071-80).
Призматические шпонки изготовляются в трех исполнениях (рис. 21). Боковые грани у этих шпонок – рабочие.
Сечение шпонки зависит от диаметра вала, длина – от передаваемого крутящего момента и конструктивных особенностей соединения.
Клиновые шпонки выпускают в четырех исполнениях (рис. 25). У шпонок первого исполнения имеется головка. Шпонки 2 – 4 исполнений головки не имеют. Применяют их в тихоходных механизмах. Рабочие поверхности – верхняя и нижняя грани. Между боковыми гранями шпонки и паза – зазоры.
Шпонки сегментные выпускают по двух исполнениях (рис. 29) и применяют для соединения с валом деталей, имеющих сравнительно короткие ступицы.
Таблица заданий
№ варианта |
Диаметр вала, D |
Шпонка по ГОСТ |
Исполнение |
|
|
|
|
1 |
20 |
24071-80 |
|
2 |
25 |
23360-78 |
|
3 |
50 |
24068-80 |
|
4 |
24 |
24071-80 |
|
5 |
32 |
23360-78 |
|
6 |
30 |
24068-80 |
|
7 |
26 |
24071-80 |
|
8 |
28 |
23360-78 |
|
9 |
25 |
24068-80 |
|
10 |
30 |
24071-80 |
|
11 |
32 |
23360-78 |
|
12 |
56 |
24068-80 |
|
13 |
34 |
24071-80 |
|
14 |
50 |
23360-78 |
|
15 |
32 |
24068-80 |
|
№ варианта |
Диаметр вала, D |
Шпонка по ГОСТ |
Исполнение |
|
|
|
|
16 |
22 |
24071-80 |
|
17 |
30 |
23360-78 |
|
18 |
36 |
24068-80 |
|
19 |
25 |
24071-80 |
|
20 |
30 |
23360-78 |
|
21 |
34 |
24068-80 |
|
22 |
28 |
24071-80 |
|
23 |
56 |
23360-78 |
|
24 |
40 |
24068-80 |
|
25 |
32 |
24071-80 |
|
26 |
28 |
23360-78 |
|
27 |
20 |
24068-80 |
|
28 |
36 |
24071-80 |
|
29 |
26 |
23360-78 |
|
30 |
28 |
24068-80 |
|
22

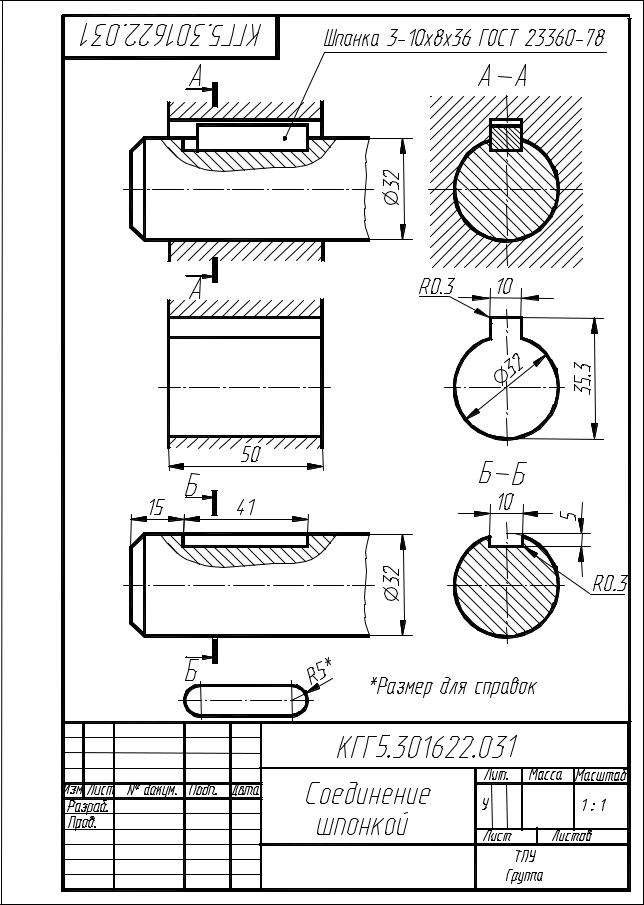

Рис. 19 |
23 |
При выполнении задания длину шпонки Вы выбираете из приведенного в таблицах стандартного ряда длин в зависимости от диаметра вала. При этом длина шпонки должна быть меньше толщины ступицы колеса l1 на 10 – 12 мм для призматической и сегментной шпонок и равной толщине ступицы
– для клиновых шпонок.

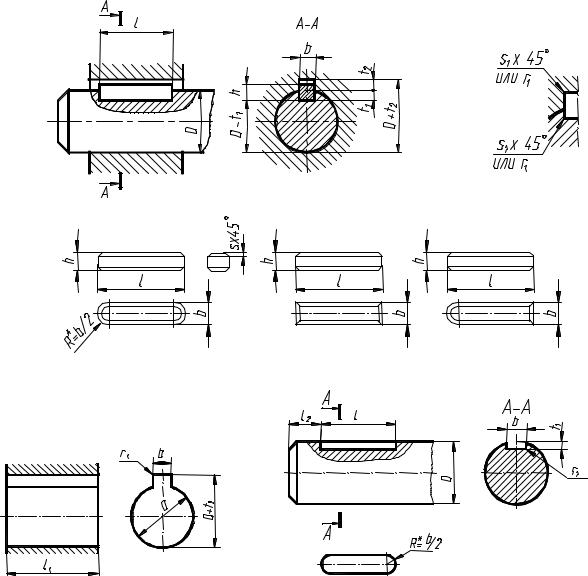

Размеры призматических шпонок и сечений пазов по ГОСТ 23360-78
Рис. 20
Рис. 21
Рис. 22 |
|
Рис. 23 |
|
Пример условного обозначения призматических шпонок:
Шпонка 16×10×70 ГОСТ 23360-78 – шпонка исполнения 1 (исполнение 1 в условном обозначении не указывается) с размерами b=16 мм, h=10 мм, l=70 мм.
Шпонка 2-16×10×70 ГОСТ 23360-78 – то же, исполнения 2
24
|
Размеры |
Глубина паза |
Длина шпонки, |
Фаска s |
Фаска s |
|||
Диаметр |
шпонки |
или |
или |
|||||
|
|
l |
||||||
вала, D |
b |
h |
Вал |
Втулка |
радиус |
радиус |
||
|
||||||||
|
t1 |
t2 |
|
r |
r1 |
|||
|
|
|
|
|||||
18-22 |
6 |
6 |
3,5 |
2,8 |
14-70 |
0,25-0,4 |
0,16-0,25 |
|
|
|
|
|
|
|
|
|
|
23-30 |
8 |
7 |
4 |
3,3 |
18-90 |
0,25-0,4 |
0,16-0,25 |
|
|
|
|
|
|
|
|
|
|
31-38 |
10 |
8 |
5 |
3,3 |
22-110 |
0,4-0,6 |
0,25-0,4 |
|
|
|
|
|
|
|
|
|
|
39-44 |
12 |
8 |
5 |
3,3 |
28-140 |
0,4-0,6 |
0,25-0,4 |
|
|
|
|
|
|
|
|
|
|
45-50 |
14 |
9 |
5,5 |
3,8 |
32-160 |
0,4-0,6 |
0,25-0,4 |
|
|
|
|
|
|
|
|
|
|
51-58 |
16 |
10 |
6 |
4,3 |
45-180 |
0,4-0,6 |
0,25-0,4 |
|
Ряд длин l: 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 180.

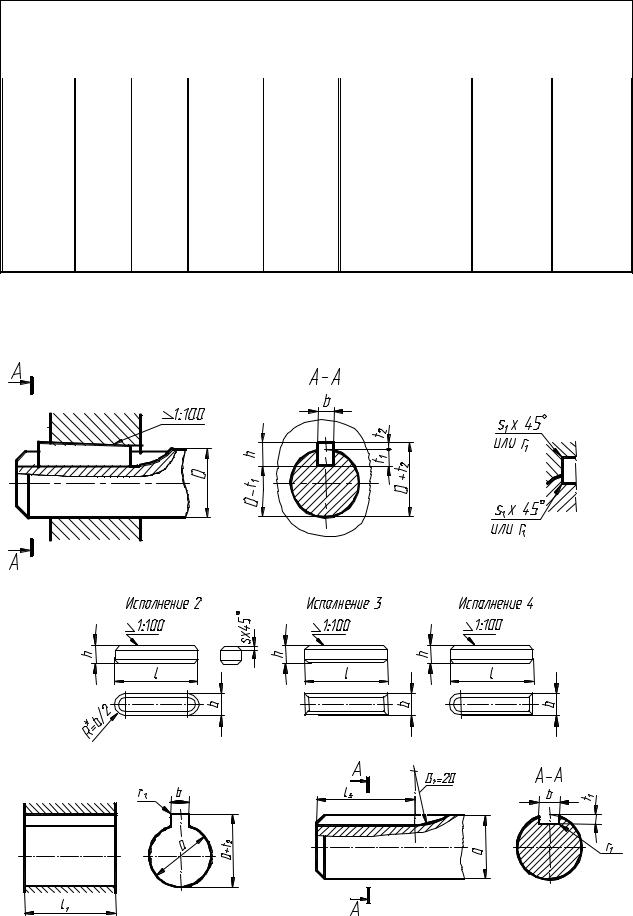

Размеры клиновых шпонок и сечений пазов по ГОСТ 24068-80
Рис. 24
Рис. 25
Рис. 26 |
Рис. 27 |
25
