Приложение 2
Индивидуальные задания по созданию чертежа детали
П.2.1. Выполните чертеж стойки, изготовленной из материала «Сталь 30 ГОСТ 1050-88». Все отверстия сквозные. Шероховатость поверхностей: А – 2,5…1,25 мкм; Б,В – 40…20 мкм; Г,Д и нижней опорной поверхности – 20…10 мкм; остальных – 160…80 мкм.
П.2.2. Выполните чертеж прихвата, изготовленного из материала «Ст3 ГОСТ 380-94». Все отверстия сквозные. Шероховатость поверхностей: А, Б, Д – 80…40 мкм; В, Г – 1,25…0,63 мкм; остальных –
20…10 мкм.
169

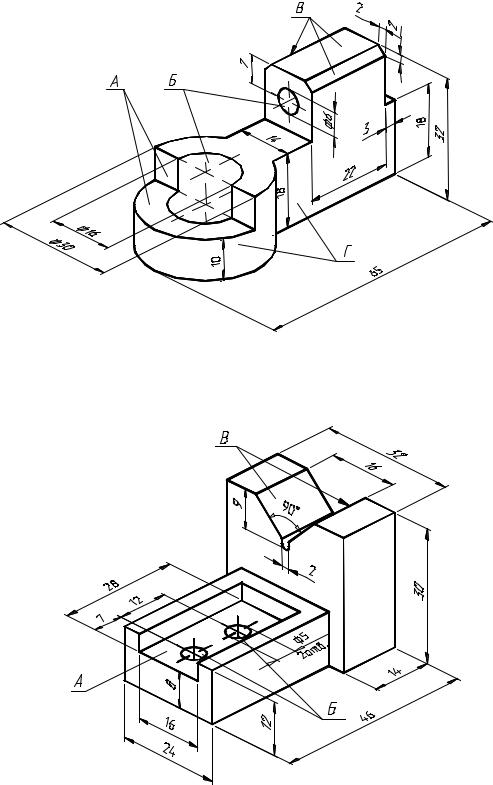

П.2.3. Выполните чертеж вилки, изготовленной из материала «Ст3 ГОСТ 380-94». Все отверстия сквозные. Шероховатость поверхностей:
А,Б – 2,5…1,25 мкм; В,Г – 40…20 мкм; остальных – 80…40 мкм.
П.2.4. Выполните чертеж стойки, изготовленной из материала «Сталь 35 ГОСТ 1050-88». Все отверстия сквозные. Шероховатость поверхностей: А,Б – 2,5…1,25 мкм; В – 160…80 мкм.
170

П.2.5. Выполните чертеж рычага, изготовленного из материала «Ст3 ГОСТ 380-94» с двумя сквозными отверстиями. Шероховатость поверхностей: А, В – 40…20 мкм; Б – 2,5…1,25 мкм; Г – 320…160 мкм; остальных – 80…40 мкм.
П.2.6. Выполните чертеж призмы, изготовленной из материала «Сталь 45 ГОСТ 1050-88» с двумя сквозными отверстиями. Шероховатость поверхностей: А,Б – 40…20 мкм; В – 2,5…1,25 мкм; остальных –
80…40 мкм.
171

П.2.7. Выполните чертеж подвески, изготовленной из материала «Ст3 ГОСТ 380-94». Все отверстия сквозные. Шероховатость поверхно-
стей: А, Г – 2,5…1,25 мкм; Б – 80…40 мкм; В – 320…160 мкм; осталь-
ных – 40…20 мкм.
П.2.8. Выполните чертеж ползуна, изготовленного из материала «Сталь 30 ГОСТ 1050-88». Все отверстия сквозные. Шероховатость поверхностей: А, Б – 40…20 мкм; В – 2,5…1,25 мкм; остальных –
80…40 мкм.
172

П.2.9. Выполните чертеж корпуса с тремя сквозными отверстиями, изготовленного из материала «Ст3 ГОСТ 380-94». Шероховатость поверхностей: А – 40…2 мкм; Б – 80…40 мкм; В – 2,5…1,25 мкм; остальные поверхности – 160…80 мкм.
П.2.10. Выполните чертеж хомута, изготовленного из материала «Сталь 30 ГОСТ 1050-88». Все отверстия сквозные. Шероховатость по-
верхностей: А, Г – 40…20 мкм; Б – 2,5…1,25 мкм; В – 320…160 мкм;
остальные поверхности – 80…40 мкм.
173

П.2.11. Выполните чертеж опоры, изготовленной из материала «СЧ 15 ГОСТ 1412-85». Все отверстия сквозные. Шероховатость поверхностей: А, Г – 80…40 мкм; Б, В – 2,5…1,25 мкм; остальных –
40…20 мкм.
П.2.12. Выполните чертеж вилки, изготовленной из материала «Ст3 ГОСТ 380-94». Все отверстия сквозные. Шероховатость поверхно-
стей: А, Б – 20…10 мкм; В – 2,5… 1,5 мкм; Г – 320…160 мкм; осталь-
ных – 80…40 мкм.
174
