Первый угол видового экрана: Отключив привязку (клавиша F3 на клавиатуре), перекрестием укажите точку рядом с левым верхним углом вида (рис. 3.68).

Противоположный угол видового экрана: Укажите точку рядом с правым нижним углом вида, так чтобы все изображение было в рамке

(рис. 3.68).

Имя вида: Главный [Enter] [Enter]

В результате должен получиться видовой экран с видом спереди с фронтальным разрезом, как показано на рис. 3.68.

3. Создадим видовой экран с половиной вида слева.

Команда ВИД на панели инструментов Тела.

Из контекстного меню «Задайте опцию» выберите опцию Орто. Укажите сторону видового экрана для проекции: Используя объ-

ектную привязку Середина, выберите середину левой стороны видового экрана главного вида (рис. 3.69).

Центр вида: Включив режим ОРТО, укажите произвольную точку правее вида спереди, определяющую центр вида слева [Enter].

Первый угол видового экрана: Перекрестием укажите точку рядом с левым верхним углом вида (рис. 3.69).

Первый угол

Сторона видового экрана для проекции

Противоположный угол

Рис. 3.69. Построение вида слева

Противоположный угол видового экрана: Укажите точку так,

чтобы очертить ровно половину изображения детали (рис. 3.69).

Имя вида: Слева [Enter] [Enter]

В результате должен получиться видовой экран с половиной вида слева, как показано на рис. 3.69.

153

4. Если изображения главного вида и вида слева получились не в проекционной связи, выровняем их между собой.

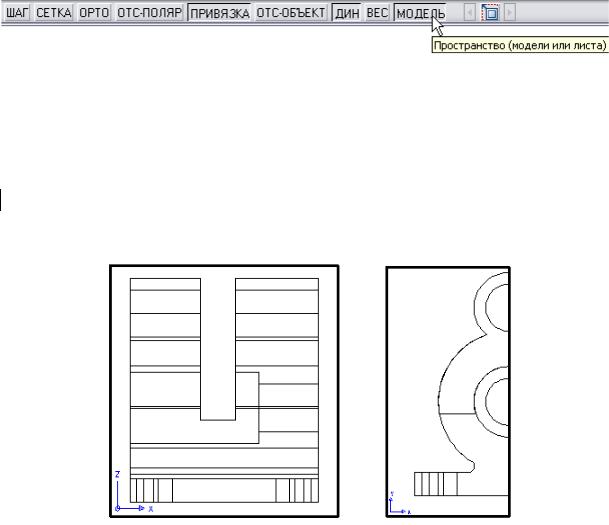

Перейдите в пространство модели, включив в строке состояния (рис.3.70).

Рис. 3.70. Строка состояния

В командной строке введите с клавиатуры команду MVSETUP. Из контекстного меню «Задайте опцию» выберите опцию Выров-

нять, а затем Горизонтальное.

Активизируйте видовой экран с видом спереди, щелкнув внутри него мышкой.

Базовая точка: Используя объектную привязку Конточка, задайте на изображении базовую точку, относительно которой будет происходить выравнивание, любую самую нижнюю (рис. 3.71).

Рис. 3.71. Горизонтальное выравнивание видов

Укажите точку выравнивания на другом ВЭкране: Активизируй-

те экран с половиной вида слева и используя объектную привязку Конточка, укажите точку, которая должна располагаться на одном уровне с базовой точкой (рис. 3.71).

Команда повторит запрос, для выхода нажмите [Enter] [Enter]. В результате изображение вида слева должно получиться на од-

ном уровне с изображением вида спереди.

4. Создадим видовой экран с половиной профильного разреза.

154

Команда ВИД на панели инструментов Тела. Выберите опцию Сечение.

Внимание! При выборе опции Сечение программа автоматически переключается в пространство модели того видового экрана, который был активен последним.

Первая точка секущей плоскости: Используя объектную привязку

Середина, выберите точку 1 на главном виде (рис. 3.72).

Вторая точка секущей плоскости: Используя объектную привязку

Нормаль , выберите точку 2 (рис. 3.72).

Первый угол

3

1

Сторона просмотра: Используя объектную привязку Середина, выберите середину вертикальной стороны главного вида – т. 3 (рис.

3.72).

Масштаб вида <1>: 1 Enter]

Центр вида: Включив режим ОРТО, укажите положение центра разреза так, чтобы как можно точнее совместить контур разреза с

В результате должны получиться 2 видовых экрана, совмещенные между собой, как показано на рис. 3.73.
