1.9.5. Использование команд редактирования по ходу построений
В качестве примера рассмотрим выполнение чертежа детали, показанной на рис. 1.68. Прежде чем приступить к созданию чертежа, необходимо проанализировать деталь и мысленно составить алгоритм его выполнения. Для выполнения чертежа детали можно создать новый файл.
Рис. 1.68. Деталь для построения
Деталь содержит ряд повторяющихся элементов – 8 отверстий с диаметром 12 мм и 8 выступов с радиусом 10 мм. Достаточно построить по одному из этих элементов, затем размножить их при помощи команды Массив и основная часть чертежа будет выполнена.
1. Для построения осевых и центровых линий установите тип линии Осевая2 и цвет линии – желтый. Проведите две взаимно перпен-
дикулярные осевые линии и две окружности 54 мм и 76 мм (см.
рис. 1.69, а).
2. Установите тип линии – Continuous, цвет – голубой и включите объектную привязку – Пересечение. Постройте вспомогательные ок-
ружности 30 мм, 20 мм и 12 мм (см. рис. 1.69, б).
3.Установите цвет линии – черный и, используя команду Полилиния, обведите окружности 30 мм и 12 мм сплошной основной линией (см. рис. 1.69, в).
4.Используя команду Массив круговой, размножьте окружность
12 мм (см. рис. 1.70, а).
5. Полилинией обведите повторяющуюся часть внешнего контура детали (см. рис. 1.70, б).
68
а б в
Рис. 1.69. Выполнение предварительных вспомогательных построений: а) построение осевых и центровых линий; б) построение окружностей командой Круг;
в) обводка полилинией центрального отверстия 30 мм и отверстия 12 мм
6.Используя команду Массив круговой, размножьте обведенный фрагмент внешнего контура детали (рис. 1.70,в).
7.Удалите с помощью команды Стереть ненужные вспомогательные окружности.
8.Нанесите размеры, как на рис. 1.68.
а б в
Рис. 1.70. Выполнение заключительных этапов построения чертежа: а) размножение отверстия с помощью кругового массива;
б) обводка полилинией фрагмента контура детали с помощью режима при-
вязки Пересечение;
в) размножение фрагмента контура детали с помощью кругового массива.
69
1.10. Заполнение основной надписи и дополнительной графы
Заключительный этап выполнения данной работы – заполнение граф основной (рис. 1.71) и дополнительной надписи чертежа.
Рис. 1.71. Пример заполнения основной надписи
1.Увеличьте при помощи команды Зумирование рамкой
графу основной надписи чертежа. Включите режим ОРТО, отключите режим ШАГ и СЕТКА. Режим ПРИВЯЗКА должен быть отключен.
2.Все надписи в системе AutoCAD могут быть созданы с помощью команд ТЕКСТ и МТЕКСТ. В первом случае создается одно-
строчный текст, во втором случае мультитекст (многострочный текст). Для заполнения граф мы будем использовать однострочный текст.
Команда ТЕКСТ, создающая простые надписи, помимо клавиату-
ры, может быть вызвана кнопкой
панели инструментов Текст, а также из падающего меню Рисование, где в подменю Текст есть пункт
Однострочный.
Заполните основную надпись чертежа. Для этого вызовите на экран панель инструментов Текст (рис. 1.72) при помощи контекстного меню работы с панелями (рис. 1.4).
Рис. 1.72. Панель инструментов Текст
Многострочный текст – команда позволяет нанести на чертеж многострочный текст;
Однострочный текст – команда позволяет нанести на чертеж однострочный текст;
Редактировать – команда позволяет редактировать текст;
Найти – команда применяется для поиска и замены текста;
70
Текстовые стили – команда для вызова диалогового окна текстовые стили;
Масштаб – команда для изменения масштаба текста;
Выравнивание – команда дает возможность выбрать варианты привязки надписи к чертежу;
Преобразовать в единицы другого пространства.
3. Для настройки текстового стиля используется диалоговое окно Текстовые стили (рис. 1.73). Понятие стиля включает в себя имя шрифта и ряд особенностей его использования (наклон букв относительно вертикали, наличие эффекта переворачивания и др.).

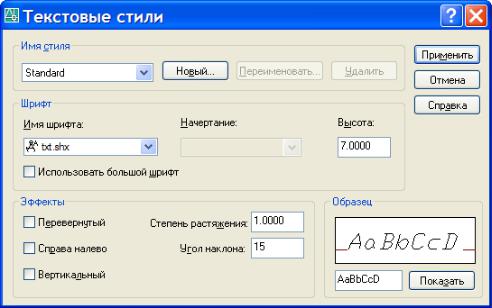

Рис. 1.73. Диалоговое окно Текстовые стили
Для вызова окна Текстовые стили можно использовать кнопку
панели инструментов Текст, а также падающее меню Формат
пункт Текстовые стили.
Установите в диалоговом окне Текстовые стили угол наклона текста 15° (отклонение от вертикальной линии), необходимую высоту и степень растяжения текста. Например, для заполнения графы обозначения чертежа (КГГ1.ХХХХХХ.001) высота текста 7 мм, степень растяжения 1; для заполнения графы Разработал высота текста 2,5 мм, степень растяжения 0,8 или меньше 0,5 (величина будет зависеть от количества букв в ФИО.). После выполнения установок нажмите кнопки Приме-
нить и Закрыть.
4. Вызовите команду ТЕКСТ.
71
Команда: ТЕКСТ
Начальная точка текста или: Укажите при помощи мыши точку начала текста.
Угол поворота текста <0>: [Enter]
На экране в месте, где вы указали точку начала текста, появится мигающий курсор в рамке. Наберите на клавиатуре необходимый текст.
Для завершения команды ТЕКСТ необходимо дважды нажать клавишу [Enter].
Вместо начальной точки можно выбрать при помощи ввода с кла-
виатуры, контекстного меню или кнопки
в окне динамического ввода опцию Выравнивание, после чего на экране появляется список опции выравнивания.
Опции впИсанный и Поширине позволяют подгонять размеры букв надписи к конкретному местоположению.
5. Заполните графу Разработал с применением опции впИсанный, для этого установите высоту текста в диалоговом окне равной 2,5 мм. Увеличьте фрагменты основной надписи.
Команда: ТЕКСТ
Начальная точка текста или: Выберите опцию Вы-
равнивание
Задайте опцию: Выберите опцию впИсанный
Первая конечная точка базовой линии текста: Ука-
жите начало текстовой строки
Вторая конечная точка базовой линии текста: Ука-
жите конец текстовой строки
Введите текст: Впишите свою фамилию [Enter] [Enter]
Заполните остальные графы (см. рис. 1.71).
6. Для заполнения дополнительной графы увеличьте необходимый фрагмент чертежа. При выполнении надписи «КГГ1.ХХХХХХ.001» следует иметь в виду, что начало текстовой строки в данном случае нахо-
72
