4.Проанализируйте порядок сборки – разборки изделия или какой–либо составной его части. Какие нужно проделать операции для замены той или иной детали.

Получив представление об устройстве и характере работы сборочной единицы, определяют, из каких поверхностей состоят отдельные детали. Для этого необходимо отыскать на сборочном чертеже и рассмотреть все изображения изучаемой детали. При этом следует уделить особое внимание дополнительным видам, разрезам, сечениям, так как на них приводится изображение элементов детали, которые не выявляются на основных видах. В процессе изучения формы определяют назначение каждого элемента детали. Чтению чертежа помогает проекционная связь между изображениями, штриховка сечений одной и той же детали на разных изображениях в одном направлении и с одинаковым интервалом.

В процессе чтения чертежа общего вида необходимо помнить:

a)если мы имеем чертеж соединенных деталей, то на виде изображение охватываемой детали частично или полностью закрывается изображением охватывающей детали, а в разрезе, наоборот, изображение охватывающей детали всегда будет частично закрыто изображением охватываемой детали;

б) так как сборочная единица является соединением нескольких деталей, то на чертеже общего вида изображения верхних деталей могут закрывать изображения нижних деталей, а изображение передних деталей – изображение деталей, расположенных за ними и т.д.

При чтении чертежа общего вида следует учитывать условности и упрощения, которые допускает ГОСТ 2.305–68. Например, на чертеже общего вида допускается не показывать крышки, щиты, кожухи, перегородки, видимые составные части изделия, расположенные за пружиной или сеткой.

Допускается одинаковые, равномерно расположенные элементы, например, болты, винты, отверстия, показывать не все, а только 1…2 из них. Допускается не показывать фаски, зазоры и т.д.

Изображение детали считается изученным, если получено полное представление о ее форме, характере работы и назначении каждого составного элемента.

Основные требования к чертежу детали

Чертеж детали – это документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

Чертеж должен читаться однозначно при наименьшем числе видов, разрезов и сечений, т.е. так, чтобы на основании данного чертежа можно было представить только одну геометрическую форму.

Размеры, необходимые для изготовления детали, должны полностью определять ее геометрию и соответствовать ее конструктивному назначению.

6

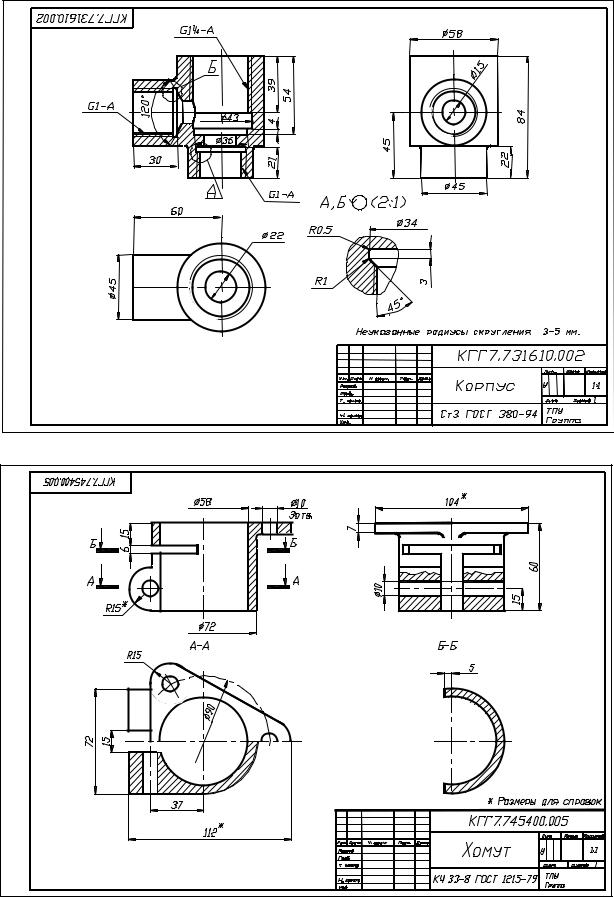

На рис. 4 – 5– приведены примеры чертежей деталей сборочной единицы «Вентиль угловой».

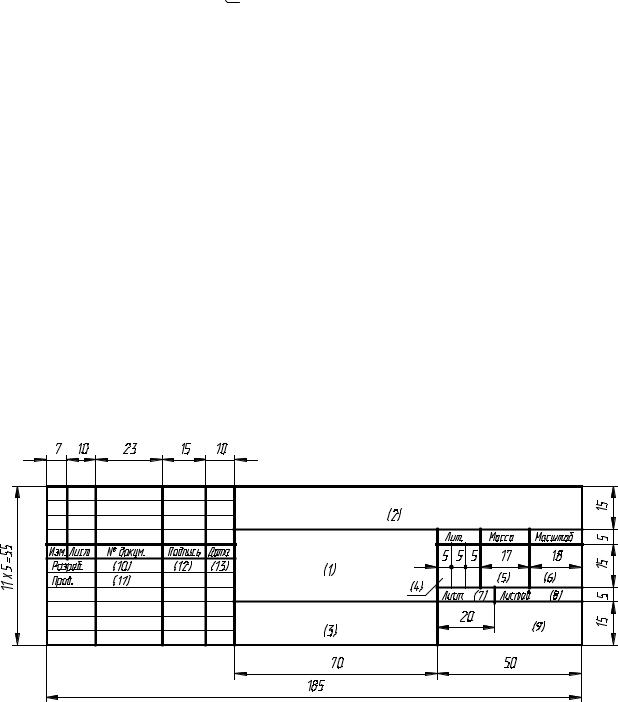

На каждом чертеже должна быть выполнена основная надпись установленного образца, рис. 3, (форма 1 ГОСТ 2.104-68). В графах основной надписи необходимо указать:

вграфе 1 -наименование детали (размер шрифта – 7);

вграфе 2- обозначение чертежа (размер шрифта – 7):

КГГ7. ХХХХХХ. 001

абвг

а – код кафедры начертательной геометрии и графики – КГГ; б – вариант задания; в – классификационную характеристику детали;

г– номер позиции детали по чертежу общего вида;

вграфе 3 – материал детали из чертежа общего вида (размер шрифта – 5);

вграфе 4 – «У» (учебный чертеж) (размер шрифта – 5);

вграфе 6 – масштаб чертежа (размер шрифта – 5);

вграфе 7 – порядковый номер листа (на заданиях, состоящих из одного листа, графу не заполняют);

вграфе 8 – общее количество листов задания (графу заполняют только на первом листе);

вграфе 9 – ТПУ, факультет, номер группы (размер шрифта – 3.5);

вграфе 10 – фамилию студента;

вграфе 11 – фамилию преподавателя;

вграфе 12 – подпись студента;

вграфе 13 – дату выполнения чертежа. Все остальные графы не заполняются.
