ТОЭ лабы / Отчет №2

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

__________________________________________________________________

ОТЧЕТ

по лабораторной работе № 2

на тему:

«Исследование активного двухполюсника»

Выполнили студенты гр. 8202

Попова Д.А.

Котов В.А.

Устюгов А.И.

Проверил преподаватель

Хохлова Т.Е.

Томск 2011

Цель работы: Проверить возможность замены активного двухполюсника эквивалентным генератором и научиться определять параметры эквивалентных схем замещения генератора.

Схема электрической установки.

Е=15 В; R1=150 Ом; R2=330 Ом R=100 Ом
Опыт	I	Uab	Rн	Eг	Rг	Ln(Rн/Rг)	Pн	ƞ
	мА	В	Ом	В	Ом	-	Вт	%
Холостой ход	0	6,08	∞			∞	0	100
1 2 3 4 5	3,90 6,36 9,28 12,95 14,7	4,48 3,51 2,34 0,87 0,15	1150 550 250 70 10	6,03	400	1,06 0,32 -0,47 -1,74 -3,69	0,017 0,022 0,026 0,012 0,002	72 55 44 15 2
Короткое замыкание	14,8	0	0			∞	0	0

Аналитически:

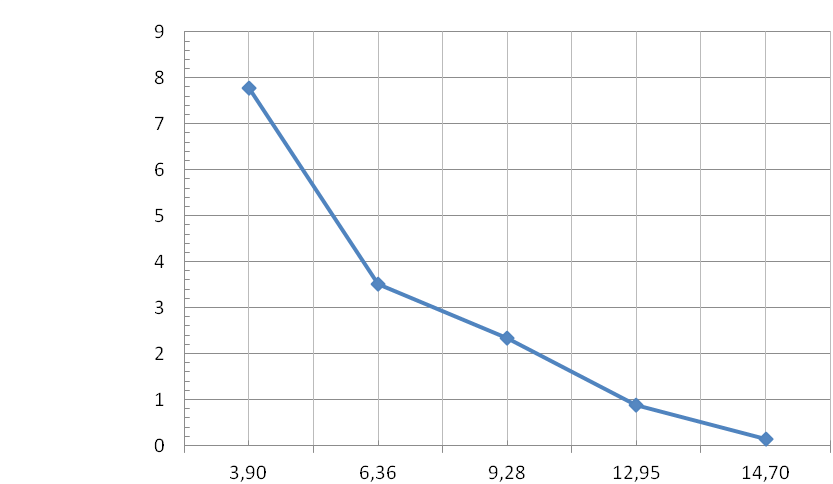

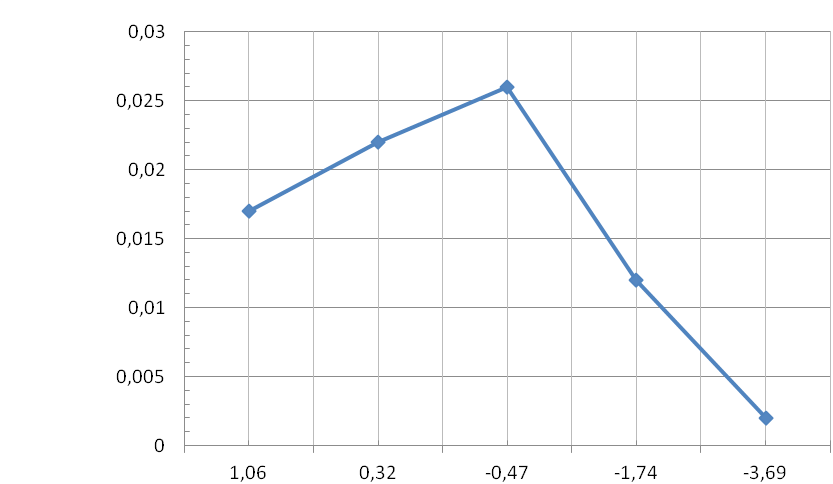

Графически:
