внепосредственной близости от пункта наблюдений не должно быть локальных источников анализируемых веществ;
вкаждой физико-географической зоне должен быть хотя бы один пункт наблюдения;
плотность сети станций должна быть выше там, где, по предварительным оценкам, больше трансграничные потоки загрязняющих веществ. Кроме того, организовывать пункт наблюдений предпочтительней на действующей метеостанции, что облегчает задачу размещения аппаратуры и обслуживающего персонала и позволяет оперативно использовать сопутствующую метеоинформацию.
Основные функциональные обязанности структурных подразделений по выполнению перечисленных работ следующие:
на наземных станциях сети наблюдения за трансграничным переносом загрязняющих веществ через западную границу СССР
осуществляется отбор проб газов, аэрозолей и осадков, первичная обработка отобранных проб; измерение pH и электропроводности осадков; заполнение журнала отбора проб и сопроводительных документов; упаковка и отправка проб в централизованные лаборатории;
в централизованных лабораториях производят подготовку чистых фильтров, сорбционных трубок и полиэтиленовых сосудов и их пересылку на станции; химический анализ проб аэрозолей, газов и осадков; занесение результатов анализа в специальные бланки и их отправку в ИПГ; осуществляют оперативный контроль за правильностью работы персонала станций.
Методы определения в пробах воздуха и осадков, сульфатов, нитратов и аммония приведены в данном разделе, диоксида серы и диоксида азота в воздухе - в методиках 5.2.7.2 и 5.2.1.3 (ч. I), натрия, кальция, калия и магния в осадках - в разделе 4, ч. II, полициклических ароматических углеводородов - в приложении к ч. I (методика 5.3.8).
3.2. ОБОРУДОВАНИЕ ДЛЯ ОТБОРА ПРОБ ВОЗДУХА И АТМОСФЕРНЫХ ОСАДКОВ
Аппаратура для отбора проб газов и аэрозолей, а также система управления автоматическим осадкосборником установлены в помещении комплектной лаборатории «Пост-1», осадкосборники
765
База нормативной документации: www.complexdoc.ru
располагаются в нескольких метрах от него. Внешний вид станции схематично изображен на черт. 3.1. Используются параллельно два осадкосборника: суммарный - для сухих и мокрых осадков (ОС) и автоматический - для жидких осадков (ОСА). Отбор проб воздуха в лаборатории «Пост» производится через пластмассовую трубу диаметром 150 мм и длиной 4 м. Расстояние от поверхности земли до верхнего края трубы составляет около 5 м. Сверху на трубе расположен конус - отражатель осадков.

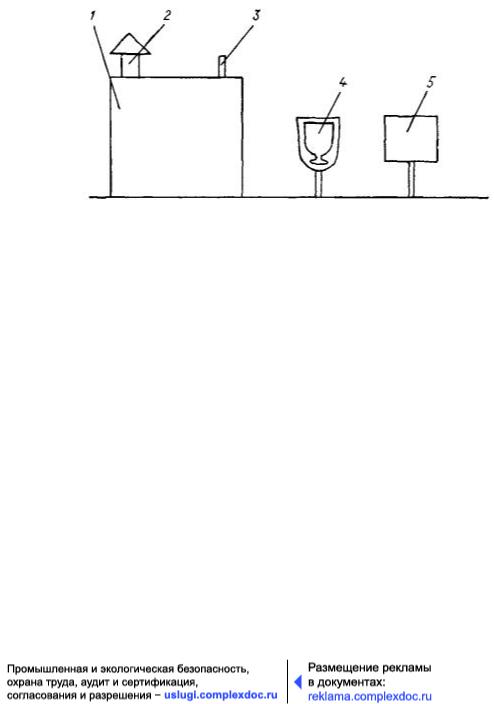

Схема станции наблюдения за трансграничным переносом загрязняющих веществ
1 - помещение комплектной лаборатории «Пост-1»; 2 - труба для забора воздушного потока; 3 - вход воздушного потока для определения содержания озона; 4 - суммарный осадкосборник (ОС); 5 - автоматический осадкосборник (ОСА).
Черт. 3.1
При отборе проб атмосферного аэрозоля для определения содержания полиароматических углеводородов воздух с помощью компрессора В-1 производительностью около 200 м3/ч аспирируется через пластмассовую трубу 2 со специально обработанным фильтром ФПА-15-20 диаметром 180 мм, вставленным в сменяемую кассету фильтродержателя. Для измерения количества аспирированного воздуха в корпусе компрессора установлен электромагнитный счетчик-расходомер, отградуированный в м3. Счетчик представляет собой конструкцию из вертушки, помещенной в поток воздуха, датчика и электронного блока тахометра ТЭС-А. Скорость вращения вертушки, пропорциональная скорости воздушного потока, преобразуется электромагнитным датчиком в электрические импульсы, регистрируемые электронным блоком тахометра ТЭС-А.
766
База нормативной документации: www.complexdoc.ru
При отборе проб атмосферного аэрозоля для определения содержания остальных веществ используются та же пластмассовая труба 2 (см. черт. 3.1), штуцер, установленный для соблюдения изокинетичности отбора, пластмассовый отвод, сменный фильтродержатель с фильтром «Ватман-40», ротаметр РМ (ГОСТ 13045-81), регулирующий кран.
При отборе проб воздуха для определения содержания диоксида серы и диоксида азота также используется пластмассовая труба, штуцер, пластмассовый отвод, сорбционные трубки и ротаметры РМ. Отбор проб воздуха для определения содержания диоксида серы может также осуществляться на импрегнированный фильтр «Ватман-40», установленный после аэрозольного фильтра в тот же фильтродержатель.
Побудителем расхода при отборе проб атмосферного аэрозоля на фильтр «Ватман-40» и проб воздуха на сорбционные трубки является компрессорная установка УК-25-1,6 м (ТУ 64-1-2985-78). Держатели сорбционных трубок, фильтродержатель, соединяются с отводной трубой, кранами, ротаметрами и компрессорной установкой при помощи силиконового шланга.
Осадкосборник для отбора суммарных (сухих и мокрых) осадков представляет собой постоянно открытую полиэтиленовую воронку диаметром 210 мм, укрепленную с помощью подставки на высоте около 1 м над поверхностью земли. Осадкосборник изготовлен в соответствии с рекомендациями ВМО (размер и материал воронки, высота расположения над поверхностью земли, наличие кольца против птиц вокруг воронки). Диаметр воронки позволяет отбирать пробу объемом 35 см3 при выпадении слоя дождя 1 мм. К воронке крепится полиэтиленовый сосуд вместимостью 1 дм3, в который и происходит сбор осадков. При отрицательных температурах окружающего воздуха воронка с собирающим сосудом заменяется на полиэтиленовый стакан такого же диаметра и высотой 420 мм.
Автоматический осадкосборник
767
База нормативной документации: www.complexdoc.ru

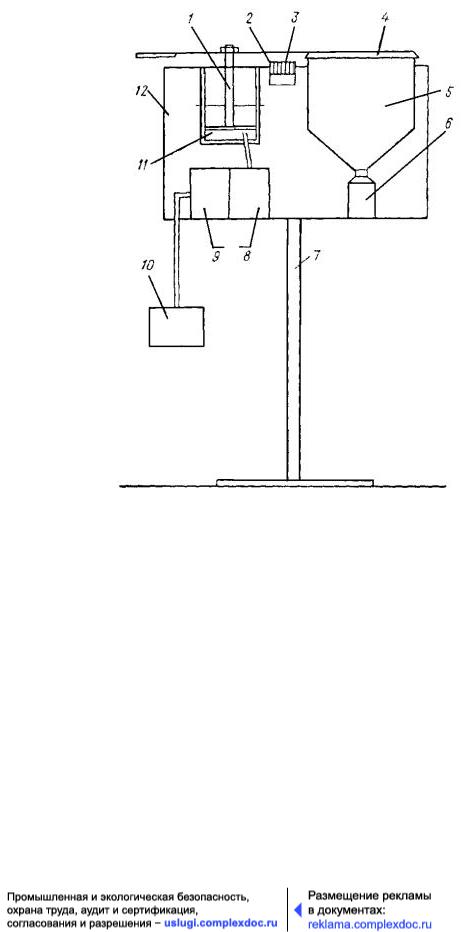

1 - шток; 2 - нагреватель датчика; 3 - датчик; 4 - крышка; 5 - воронка; 6 - сосуд; 7 - подставка; 8 - микрокомпрессор; 9 - блок автоматики; 10 - самописец; 11 - резиновая камера; 12 - корпус.
Черт. 3.2
Автоматический осадкосборник (черт. 3.2) позволяет производить отбор только мокрых осадков. Корпус осадкосборника 12 крепится к штанге 7 таким образом, что его верхняя поверхность находится на высоте 1,5 м над поверхностью земли. В корпусе находится полиэтиленовая воронка 5 диаметром 210 мм с крышкой 4 и привинченным полиэтиленовым сосудом вместимостью 1 дм3 6, датчик 3 с подогревателем 2, подающий сигнал о начале и окончании выпадения осадков, и механизм открывания-закрывания крышки, в который входят блок автоматики 9, микрокомпрессор 8, резиновая камера 11 и шток 1. Когда нет дождя, крышка 4 плотно закрыта. При попадании на
768
База нормативной документации: www.complexdoc.ru
поверхность датчика первых капель дождя датчик подает сигнал на блок автоматики, который включает микрокомпрессор, нагнетающий воздух в резиновую камеру.
Увеличение объема камеры приводит к поступательновращательному движению штока, жестко соединенного с крышкой, которая поднимается и одновременно отходит в сторону, открывая полиэтиленовую воронку, в которую начинается сбор осадков. При прекращении дождя (или снега) датчик высыхает (для ускорения высыхания датчик постоянно подогревается до температуры 40 - 50 °С), блок автоматики выключает микрокомпрессор, давление в резиновой камере падает, шток опускается вниз и крышка плотно закрывает воронку. Время начала и окончания осадков автоматически регистрируется на ленте самопишущего потенциометра 10 Н 392 (ТУ 25-043154-79), который находится в помещении лаборатории «Пост». Время, прошедшее от первых капель дождя до полного открытия крышки, составляет не более 2 мин.

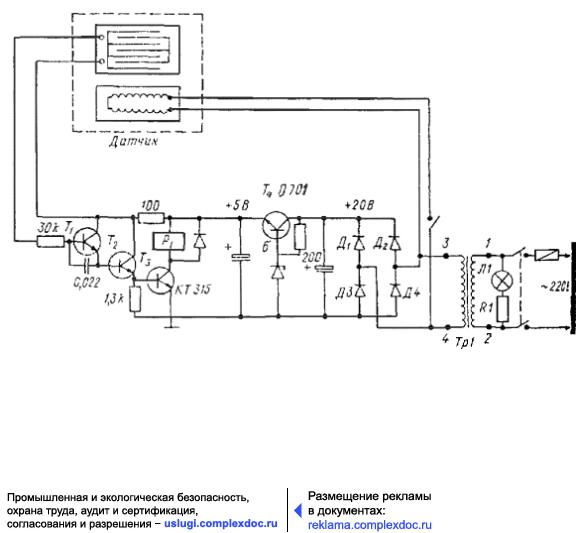

Схема блока автоматики осадкосборника ОСА
Черт. 3.3
На черт. 3.3 приведена принципиальная схема блока автоматики осадкосборника. Сигнал с обкладок датчика подается на базу
