а - изготовление патрона-боевика; б - патрон-боевик; 1 - проделывание углубления в патроне ВВ острой деревянной палочкой (или иглой металлической из материала, не дающего искры); 2 - вставка оспламенительной трубки в углубление; 3 - бумажная обёртка собирается вокруг шнура; 4 - обвязка собранных бумажных концов бечевкой
11
Огнепроводный шнур (рис. 2) служит для подвода пламени к первичному заряду капсюля- детонатора. Имеет сердцевину из мелкозернистого чёрного (дымного) пороха с направляющей нитью и две—три оплётки из хлопчатобумажных ниток, пропитанных водо- или влагонепроницаемой массой. Диаметр ОШ — 5—6 мм. Отрезок шнура длиной 60 см имеет разброс во времени горения от 60 до 70 с, скорость горения — 1 см/с. Шнуры выпускают отрезками по 10 м (свёрнутыми в круги).
12
Рис. 2. Огнепроводный шнур:
1 - направляющая нить; 2 - порох; 3 - льняные оплётки; 4 - наружная оболочка
13

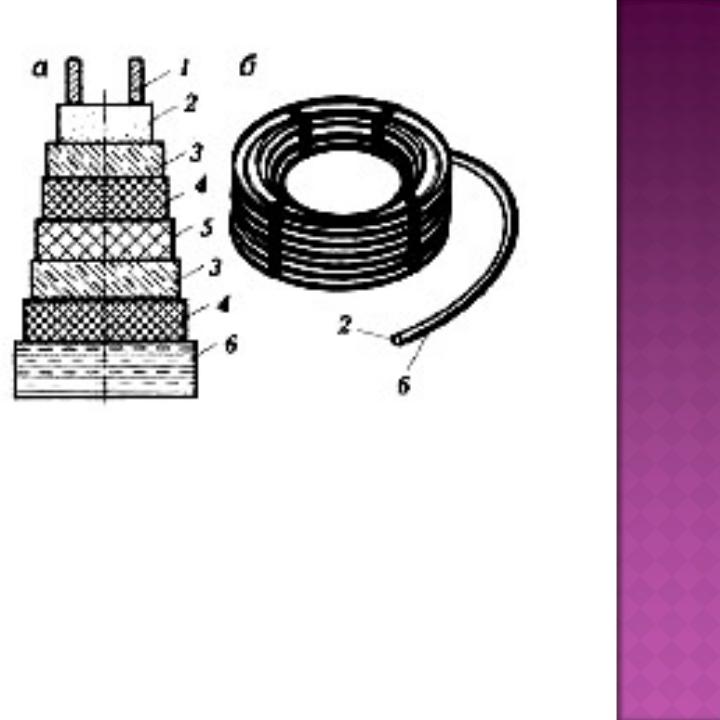

Рис. Огнепроводный шнур:
а- продольное сечение; б - бухта шнура; 1 - направляющие нити; 2 - пороховая сердцевина; 3 - оплетки; 4 - смолы; 5 - асфальт; 6 - полихлорвиниловая, гуттаперчевая или
асфальтовая оболочка
14
Техническая характеристика огнепроводных шнуров
Тип шнура |
ОША |
ОШП |
ОШЭ |
|
|
|
|
Диаметр, мм |
4,8÷5, |
5÷6 |
4,8÷5, |
8 |
|
1 |
|
|
|
||
Число оплёток, шт. |
3 |
2 |
2 |
|
|
|
|
Теплостойкость, °С |
45 |
50 |
50 |
|
|
|
|
Морозостойкость, °С |
−25 |
−35 |
−35 |
|
|
|
15
Капсюль-детонатор предназначен для возбуждения детонации ВВ при взрывных работах огневым способом. Он представляет собой открытую с одного конца медную, алюминиевую или бумажную гильзу 6, в которой запрессован заряд вторичного инициирующего ВВ 2. Заряд первичного инициирующего ВВ (гремучая ртуть 3 и тенерес или азид свинца 5) в капсюле-детонаторе запрессован в чашечку 4 из металла (меди, алюминия), имеющую в середине отверстие диаметром 2-2,5 мм, для усиления инициирующего действия донышко капсюля-детонатора делают в виде кумулятивного углубления 1.
16
Рис. Капсюль-детонатор:
1 - кумулятивная выемка; 2 - вторичное ВВ;
3 - первичное ВВ; 4 - металлическая чашечка;
5 - отверстие в чашечке;
6 - гильза
17
Капсюли-дитонаторы:
а- гремуче-ртутно-азидо-тетриловый;
б- гремуче-ртутно-тетриловый
18
Для зажигания ОШ применяются также средства электровоспламенения. Электровоспламенители термостойкие ТЭЗ-ЗП, ЗВ-ПТ-ГР, ЭВ-ПТ-270ГР, электрозажигатель ОША-ЭЗ-ОШ (ЭЗ-ОШ-К).
Электрозажигательные трубки ЭЗТ-2 (рис. а) обеспечивают зажигание одного отрезка ОШ при взрывных работах в сухих и увлажнённых местах. В трубках использованы бумажные электровоспламенители ЭЗ-ОШ-Б (рис. б), которые обеспечивают поджигание ОШ при взрывании небольшого числа разобщённых зарядов.
19
1 - отрезок ОШ;
2 - биметаллическая гильза;
3 - электровоспламенитель;
4 - зажигательный состав;
5 - стальная втулка;
6 - толстостенная гильза;
7 - бумажная втулка;
8 - бумажная гильза;
9 — резиновое кольцо;
10 — выводные провода
