- •1.Параллельная работа трансформаторов. Условия включения на параллельную работу трехфазных трансформаторов. Распределение нагрузки между трансформаторами при параллельной работе.
6.Трехфазные трансформаторы: групповой и стержневой. Схемы и группы соединений обмоток трехфазных трансформаторов. Особенности работы.
По
конструкции магнитопроводы делятся на
стержневые и броневые. Магнитопровод
однофазногостержневого
тр-ра
имеет два стержня, на которых размещаются
обмотки и два ярма, которые служат для
создания замкнутого магнитопровода.
Трансформирование
трехфазной системы напряжений можно
выполнить тремя однофазными
трансформаторами, обмотки которых
соединяются по схеме звезды или
треугольника и присоединяются к
трехфазной сети. Такое устройство
называется трехфазной трансформаторной
группой илигрупповым
тр.
Повышенные габариты и стоимость
ограничивают применение трансформаторной
группы
В зависимости от сдвига фаз между одноименными линейными напряжениями вторичных и первичных обмоток тр-ры делятся на группы. В большинстве случаев обмотки трехфазных трансформаторов соединяются либо в "звезду" (Y), либо в "треугольник" (Δ) и реже в "зигзаг" (Z). Первые две схемы соединения трехфазных обмоток обозначаются прописными русскими буквами: соответственно У, Д.
Угол смещения вектора линейной ЭДС обмотки НН по отношению к вектору линейной ЭДС обмотки ВН определяют умножением числа, обозначающего группу соединения, на 30.Так как сдвиг фаз может изменяться от 0 до 360,при кратности 30, то для обозначения группы соединения принят ряд чисел1,2,3,4,5,6,7,8,9,10,11 и 0.
Маркировка выводов и определение групп осуществляется по следующим принципам:
При смене маркировки одной из обмоток вкруговую на шаг, группа изменяется на 4, вектор линейных ЭДС поворачивается на 1200.
При смене маркировки 1-й из обмоток на другую группа изменяется на 6, вектор линейных ЭДС сменяется на 1800.
Если схемы соединения обмоток НН и ВН одинаковы, то меняя маркировку одной из обмоток, получается 6 четных групп соединения.
Если схемы соединения обмоток ВН и НН разные, то изменяя маркировку 1-й из обмоток, получаем 6 нечетных групп соединения.
При одинаковых схемах соединения обмоток ВН и НН, получают четные группы соединения, а при неодинаковых – нечетные. 0,6,11 и 5 называют основными, а все получаемые из них производными. Основные группы соединения имеют некоторое преимущество перед производными, т.к. предусматривают одноименную маркировку выводов обмоток, расположенных на одном стержне.
7.Потери мощности в трансформаторе. Коэффициент полезного действия трансформатора. Влияние характера нагрузки на величину кпд.
Потери и КПД: В процессе трансформирования электрической энергии часть ее теряется на электрические и магнитные потери.
Электрические потеривызывают нагрев обмоток трансформатора во время работы. Мощность электрических потерь равна сумме потерь в первично и вторичной обмотках (m– число фаз трансформатора):
Магнитные потери имеют 2 составляющих – потери на перемагничивание материала (гистерезис), потери на вихревые токи. Все эти составляющие прямопропорциональны частоте питающей сети, поэтому они не зависят от нагрузки трансформатора, в отличии от потерь электрических.
Третьей составляющей являются добавочные потери, которые являются трудноучитываемыми и их, при подсчёте, берут в процентном отношении от полезной мощности трансформатора.
КПД трансформатора– есть отношение полезной мощности к потребляемой.
,
гдеβ– коэффициент нагрузки;SHOM–
номинальная мощность трансформатора;
- коэффициент нагрузки.
- номинальные магнитные потери;
- номинальные электрические потери.
Максимальное
значение КПД имеет максимальное значение
при такой нагрузке при которой переменные
потери
равны постоянным потерям
,т.е. при

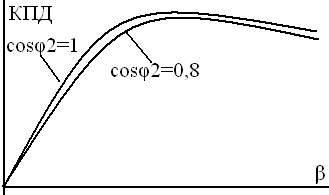

Анализ
выражения для КПД говорит о том, что он
зависит как от величины (β),
так и от характера (cosφ2).
Максимальное
значение КПД соответствует нагрузке,
при которой магнитные потери равны
электрическим:
,
т.е. при β=
Обычно КПД трансформатора имеет
максимальное значение при
β = 0,45 - 0,65 и при дальнейшем увеличении нагрузки уменьшается относительно мало.
