МАШИНА ПОГРУЗОЧНАЯ
МПКЗД
Предназначена для механизации погрузки взорванной массы в вагонетки, на конвейер и другие транспортные средства при проведении горизонтальных и наклонных до ±12 ° горных выработок в шахтах, в том числе опасных по газу и пыли.
Машина применяется также для доставки материалов и оборудования в призабойной части выработки, подъёма и установки верхняков крепи, затяжек и забутовочного материала.
Погрузочный орган - ковшовый, с боковой разгрузкой, в гусеничной ходовой части применены элементы узлов боевой машины пехоты (БМП).
Комплектующие изделия в основном производятся на предприятиях Украины.
Благодаря балансирной подвеске обеспечена комфортность труда даже в самых сложных горно- геологических условиях.
МАШИНА ПОГРУЗОЧНАЯ
МПКЗД
Технические характеристики |
|
Техническая производительность, м 3 /мин. |
2,4 |
Максимальный размер куска погружаемой горной массы, мм |
800 |
Высота загрузки, мм |
1600 |
Габаритные размеры в транспортном положении, мм: |
|
- длина |
5200 |
- ширина по гусеницам |
1560 |
- высота с защитным козырьком |
2240 |
- высота без защитного козырька |
1600 |
Масса, кг |
9500 |
МАШИНА ПОГРУЗОЧНАЯ МППК
Погрузочная машина МППК с боковой разгрузкой ковша предназначена для механизации погрузки горной массы при проведении горизонтальных и наклонных до + 12 ° выработок в шахтах, включая опасные по газу и пыли.
МАШИНА ПОГРУЗОЧНАЯ МППК
Технические данные погрузочного органа
Производительность техническая, м3/мин |
- 1,2 |
Вместимость ковша, м 3 |
- 0,5 |
Опускание кромки ковша ниже уровня почвы, мм - 300 "max" высота нижней кромки ковша при разгроме, мм
- 2570 “max”
высота верхней кромки ковша при разгрузке, мм- 3420 |
|
Угол наклона ковша при разгрузке, град |
- 52 |
Клиренс, мм |
- 160 |
Скорость передвижения, м/с |
-0,35 |
Удельное давление на грунт, МПа, не более |
- 0,095 |
Масса, т |
- 8 |
ПОГРУЗОЧИК КОВШОВЫЙ УНИВЕРСАЛЬНЫЙ ПКУА
Предназначен для механизации в подземных условиях погрузки горной массы при проходке водоотливных канавок.
Погрузчик может работать в выработках, оборудован-ных рельсовой колеей шириной 600; 750; 900мм и магистралью сжатого воздуха с давлением 0,5-0,6 МПа.
Привод рабочего органа - пневматический.
Технические характеристики |
|
Производительность, м 3 /мин. |
|
- на погрузке |
|
|
0,3 |
|
|
- на проходке канавок |
0,13 |
Продолжительность цикла, с |
20 |
Тип ходовой части |
консольно-рельсовый |
Ширина колеи, мм |
600, 750, 900 |
Скорость передвижения, км/ч |
3 |
Вместимость ковша, м 3 |
0,115; 0,05 |
Грузоподъемность на крюке, кгс |
1000 |
Высота подъема груза, мм |
3650 |
Вместимость грейфера, м 3 |
0,15 |
Угол поворота кабины, град.: |
|
- без перестановки кронштейна |
±50 |
- с перестановкой кронштейна |
±100 |
Габаритные размеры, мм: |
|
- длина |
4000 ±100 |
- ширина |
1160 ±60 |
- высота |
1600 ±20 |
Масса, т |
5,9 |

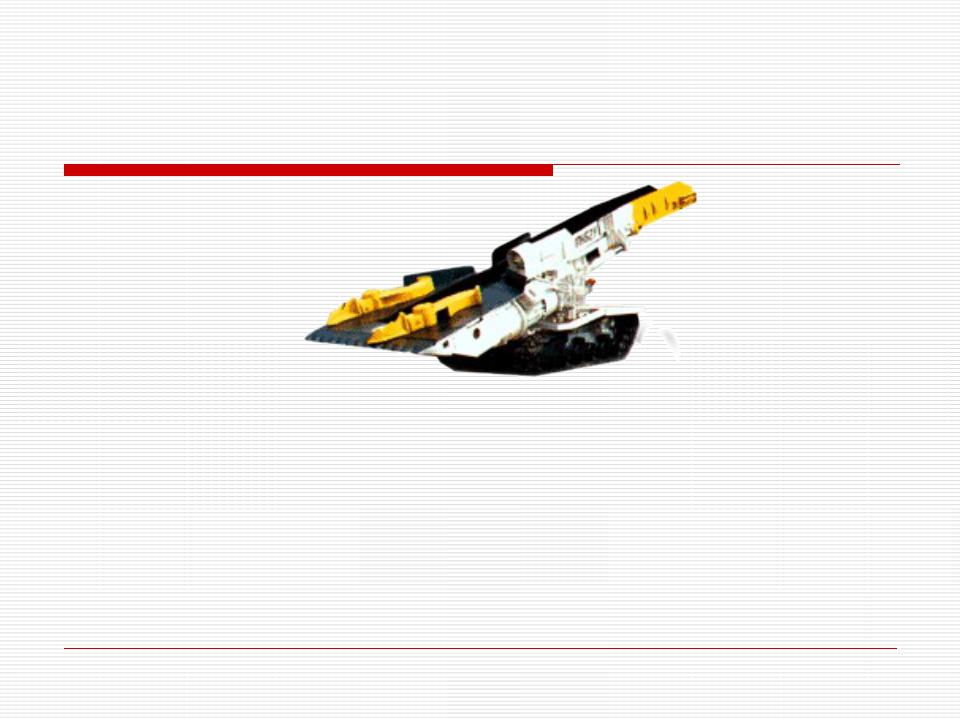

Погрузочные машины ПНБ
Машины погрузочные 1ПНБ2У, 1ПНБ2Б
Машины погрузочные 1ПНБ2У предназначены для
погрузки горной массы, разрыхленной буровзрывным или иным способом, при проходке горизонтальных и
наклонных (до 18°) выработок.
Машины погрузочные 1ПНБ2У, 1ПНБ2Б
Машины буропогрузочные 1ПНБ2Б, предназначены для бурения шпуров и погрузки взорванной горной массы при буровзрывном способе ведения горных работ в горизонтальных и наклонных (до 10°) выработок.
Машина 1ПНБ2У комплектуется предохранительной лебедкой. Допускается поставка машины 1ПНБ2У без предохранительной лебедки по согласованию с потребителем.
Машины погрузочные 1ПНБ2У, 1ПНБ2Б
Благодаря наличию двух скоростей передвижения погрузочные машины имеют возможность получать большое напорное усилие на погружаемую массу при рабочем ходе (погрузке) и быстро перемещаться при маневрировании.
Машины могут применяться в шахтах, опасных по газу и пыли.
Применение машин в шахтах, опасных по газу и пыли. Применение машин в забоях шахт, опасных по внезапным выбросам угля, породы и газа, запрещается.
Машины погрузочные 2ПНБ2, 2ПНБ2У, 2ПНБ2Б
Машины погрузочные типа 2ПНБ2 предназначены для погрузки горной массы насыпной плотностью до 1,4 т/м3, с коэффициентом крепости по Протодьяконову не более 12 ед. и размером кусков до 500 мм, разрыхленной буровзрывным или иным способом при проходке горизонтальных и наклонных выработок и в очистных камера, а также для бурения шпуров и погрузки взорванной горной массы при буровзрывном способе ведения горных работ.
