Технические характеристики
|
Параметры |
ВЦГ-7А |
ВЦГ 9М |
ВЦГ 15 |
|
Номинальный диаметр рабочего колеса, мм |
810 |
|
1610 |
|
Номинальная подача, м3/с |
9 |
18,5 |
20-60 |
|
Давление, Па |
8000 |
14000 |
4000-10000 |
|
Мощность электропривода, кВт |
132 |
400 |
400 |
|
Частота вращения, мин-1 |
3000 |
3000 |
1500 |
|
Габаритные размеры, мм длина ширина высота |
2820 2800 1800 |
3675 2490 2550 |
7500 2945 3215 |
|
Масса, кг, не более |
2900 |
5900 |
11800 |
Вентиляторы центробежные
Вентилятор центробежный ВЦ-15 предназначен для вспомогательного и главного проветривания угольных шахт и рудников. Также может быть использован при проходке стволов. Вентилятор может применяться для всасывающей и нагнетательной вентиляции, поэтому предусмотрены два исполнения реверсивного устройства в зависимости от расположения всасывающего отверстия.
Вентилятор шахтный главного проветривания ВЦ-25М предназначен для главного проветривания шахт и рудников. Кроме того может применяться в других отраслях промышленности для перемещения неагрессивных газов с небольшим содержанием твердых частиц. Вентилятор рассчитан для работы в специальном помещении на поверхности шахты и рудника.
Вентилятор центробежный проходческий ВЦП-16 предназначен для проветривания шахтных стволов диаметром до 8 метров и глубиной до 1400 метров, проходимых с применением буровзрывных работ и проветриваемых нагнетательным способом.
Вентилятор шурфовой центробежный ВШЦ-16 предназначен для шурфового проветривания шахт и рудников, также может применяться для главного проветривания шахт в установке с обводными каналами, на нагнетание или всасывание в калориферных установках, при проходке стволов шахт, в системах отопления и вентиляции, для охлаждения электрических машин и в других промышленных целях.
Технические характеристики
|
Параметры |
ВЦ-15 |
ВЦ-25М |
ВЦП-16 |
ВШЦ-16 |
|
Диаметр рабочего колеса, мм |
1500 |
2500 |
1600 |
1600 |
|
Номинальная подача, м3/с |
34 |
68,5* |
10-46 |
29 |
|
Давление, Па |
6300 |
4500* |
2000-9200 |
2620 |
|
Частота вращения, мин-1 |
1500/1000 |
750/600 |
500; 750;1000;1500 |
980 |
|
Мощность электродвигателя, кВт |
315 |
630* |
Четырехско-ростной 60; 90; 120; 200 |
125 |
|
Масса, кг |
с КСРП и электрообору-дованием 12300 |
без КСРП и без электрообо- рудования 9500 |
7765 |
|

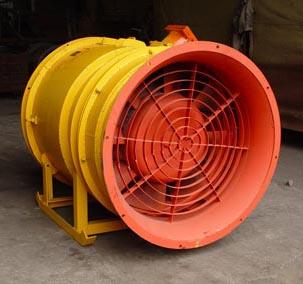

Вентиляторы шахтные местного проветривания вмэ
Вентиляторы шахтные местного проветривания ВМЭ, взрывобезопасного исполнения предназначены для проветривания тупиковых горных выработок в шахтах, включая опасные по газу и пыли, при плотности воздуха до 1,3 кг/м3 и относительной влажности воздуха до 95%.
Вмэ-8 Технические характеристики
|
Параметры |
ВМЭ-5 |
ВМЭ-6 |
ВМЭ-6/1 |
ВМЭ-8 |
ВМЭ-12А |
|
Номинальный диаметр рабочего колеса, мм |
500 |
630 |
630 |
708 |
1200 |
|
Номинальная подача, м3/с |
3,65 |
7,0 |
7,0 |
10 |
21 |
|
Номинальная полное давление, Па |
2000 |
(-250) |
(-450) |
3200 |
2600 |
|
Мощность электропривода, кВт |
13 |
25 |
25 |
50 |
110 |
|
Габаритные размеры, мм высота, не более ширина, не более длина |
825 800 980 |
1075 750 975 |
1525 750 975 |
1310 910 1100 |
1750 1350 |
|
Масса комплекта, кг |
270 |
420 |
510 |
640 |
2200 |
Номенклатура и технические характеристики вентиляторов осевых ВО-06-300-
|
Марка |
Мощность двигателя, кВт |
Частота враще-ния, об./мин |
Параметры в рабочей зоне |
Габаритные размеры, мм |
Масса, кг | |
|
Производи- тельность, 103 м3/ч |
Полное давление, Па | |||||
|
ВО-06-300-4С |
0,12 |
1 500 |
2,0-3,2 |
90-25 |
308х394х495 |
13,3 |
|
0,25 |
1 500 |
2,0-3,2 |
90-25 |
308х394х495 |
16,1 | |
|
ВО-06-300-5С |
0,37 |
1 500 |
4,8-7,1 |
128-62 |
366х482х600 |
22 |
|
0,55 |
1 500 |
4,8-7,1 |
128-62 |
366х482х600 |
24,4 | |
|
ВО-06-300-6,3С |
1,1 |
1 500 |
9,6-15,0 |
213-110 |
401х582х734 |
34 |
|
0,75 |
1 000 |
6,4-10,05 |
96-50 |
401х582х734 |
34 | |
|
ВО-06-300-8Б |
0,75 |
920 |
13,9-18,3 |
121-81 |
425х820х960 |
67,5 |
|
3 |
1 420 |
21,4-28,2 |
296-193 |
425х820х960 |
86 | |
|
ВО-06-300-10Б |
3 |
950 |
28-36,9 |
207-136 |
539х970х1161 |
146 |
|
ВО-06-300-12,5Б |
4 |
720 |
41,0-54,5 |
186-122 |
701х1170х1417 |
207 |
|
ВО-06-290-11-01А-01 |
5,5 |
960 |
34-49 |
150-290 |
540х1180х1275 |
218 |
|
ВО-06-290-11-01А |
15 |
1460 |
45-70 |
660-320 |
850х1260х1275 |
316 |
|
| ||
| ||
|
| ||
|
