5. Конструкции шпуровых зарядов

В практике взрывных работ при проведении горно-разведочных выработок наиболее распространенной является сплошная колонковая конструкция зарядов как врубовых, так и вспомогательных и оконтуривающих шпуров.

Правильно выбранные конструкции и параметры зарядов позволяют полнее использовать энергию взрыва и обеспечить высокий коэффициент использования шпура (КИШ).

Конструкции зарядов врубовых шпуров показаны на рис. 2.1.

Для вспомогательных шпуров, выполняющих основную работу по разрушению обуренного массива горных пород, целесообразна сплошная колонковая конструкция заряда.

Конструкция заряда для оконтуривающих шпуров предусматривает щадящий режим для законтурного массива. Конструкция зарядов для оконтуривающих шпуров при использовании штатных патронированных ВВ показаны на рис. 2.2.

Специальные заряды для оконтуривающих шпуров подразделяют на колонковые, гирляндовые и рассредоточенные. Общий вид колонковых зарядов показан на рис.2.3. Они представляют собой полиэтиленовые оболочки с наружным диаметром 22, 24, 26, 28 мм, заполненные аммонитом 6ЖВ или ПЖВ-20 (Т-19). Заряды имеют стыковочное устройство, обеспечивающее их сбоку в колонну требуемой длины.

Гирляндовые заряды представляют собой патроны ВВ, привязанные к детонирующему шнуру, или полиэтиленовые шланги, заполненные аммонитом 6ЖВ (рис.2.4). Для усиления зарядов допускается соединение гирлянд в пучки по 2…5 зарядов.

Рассредоточенные заряды (рис. 2.5) представляют собой полиэтиленовые шланги, заполненные патронами аммонитом ПЖВ-20 (Т-19) с инертными промежутками. Длина промежутков находится в пределах 5 – 30 см (меньшие значения промежутков рекомендуются для трудновзрываемых пород, большие – для трещиноватых, легковзрываемых пород). Инертные промежутки исполняют отрезками полихлорвиниловой или картонной трубок.

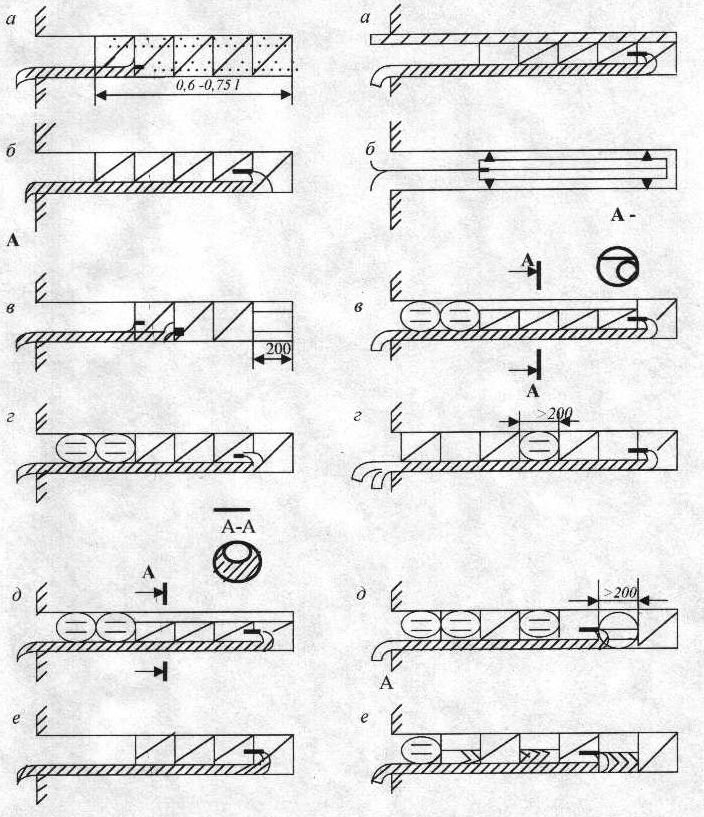

	Рис.2.1. Конструкция зарядов врубовых шпуров: а – сплошной колонковый с прямым инициированием; б – сплошной колонковый с обратным инициированием; в – сплошной колонковый с прямым инициированием с донным воздушным промежутком; г – сплошной колонковый с обратным инициированием и забойкой из полиэтиленовых ампул с водой или гидропастой; д – сплошной колонковый с боковой кумулятивной выемкой и обратным инициированием; е – сплошной колонковый с детонирующим шпуром		Рис.2.2. Конструкция оконтуривающих шпуров: a - сплошной колонковый c деревянным стержнем и обратным инициированием; б – сплошной колонковый с радиальным зазором; в – сплошной колонковый с радиальным промежутком; г- рассредоточенный с обратным инициированием; д – рассредоточенный с ампулами с водой или гидропастой; е – рассредоточенный сдеревянными брусками
		Рис.. 2.3. Конструкция колонкового заряда для оконтуривающих шпуров: 1 – оболочка; 2- крышка; 3 – кольцо; 4 – взрывчатое вещество
Рис. 2.4. Конструкция гирляндового заряда: 1 - взрывчатое вещество; 2 – полиэтиленовый шланг; 3 – электроизоляционная лента; ДШ – детонирующий шнур		Рис. 2.5. Конструкция рассредоточенного заряда контурного взрывания: 1-взрывчатое вещество; 2 – полиэтиленовый шланг; 3 – полиэтиленовый (картонный) вкладыш
