1.2. Установка и подключение преобразователя частоты
Для обеспечения требуемых рабочих характеристик и установленного срока службы при монтаже преобразователя частоты необходимо следовать приводимым ниже рекомендациям. При выборе места для установки, преобразователь частоты должен быть защищён от следующих воздействий:
чрезмерный холод и тепло (диапазон рабочих температур окружающей среды от – 10 до + 45 град. С;
прямой солнечный свет (исключено использование на открытом воздухе);
магнитные поля (сварочные агрегаты, энергетическое оборудование;
горючие вещества (разбавители, растворители и т.д.).
Преобразователь частоты необходимо установить вертикально с обеспечением достаточного расстояния до окружающих устройств с целью обеспечения эффективного охлаждения. При подключении силовых цепей преобразователя частоты к питающей цепи и электродвигателю следует строго соблюдать технику безопасности при проведении электромонтажных работ. Убедитесь, что номинальная мощность асинхронного двигателя не превышает выходную мощность используемой модели преобразователь частоты. Если общая длина кабеля между преобразователем частоты и асинхронным двигателем превышает 150 м, следует принять дополнительные меры к устранению возможных перенапряжений возникающих в длинной линии кабеля, установкой дополнительного модуля LC-фильтров. Схема включения преобразователя частотыDanfoss FC-302 к питающей сети и цепям управления-сигнализации представлена на рис. 1.3.
Рис. 1.3. Схема включения ПЧ Danfoss FC-302 к питающей
сети и цепям управления-сигнализации
1.3. Управление и параметры настройки пч
1.3.1. Панель управления
Изменение параметров и уставок ПЧ выполняется путём вызова из памяти и последующим редактированием численных значений. Все настройки сохраняются в памяти микропроцессорной системы после отключения ПЧ от питающей сети.
Для изменения и редактирования параметров ПЧ служит выносной пульт управления, расположенный на лицевой панели ПЧ, рис. 1.4. Пульт управления имеет в своём составе графический индикатор и набор кнопок.
|
Компоненты панели управления можно разбить на четыре функциональных группы:
Вся информация отображается на графическом индикаторе с возможностью одновременного представления до пяти различных параметров в режиме [Status]. Функционально рабочее пространство графического дисплея можно разбить на три группы: |

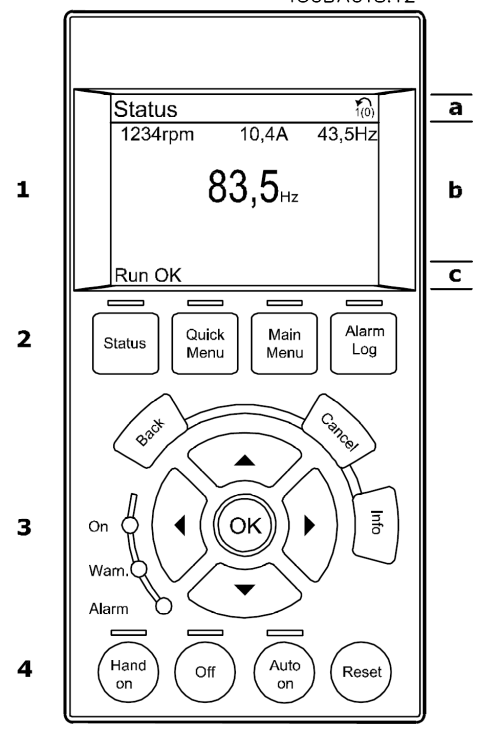

Рис. 1.4. Внешний вид пульта управления |
A. Status line:Строка для отображения названий режимов работы дисплея и специальных значков.
B. Line 1 − 2:Строка для вывода информации, выбранной пользователем для отображения на экране. При повторном нажатии клавиши [Status] данная область разбивается на две строки с возможностью одновременного вывода на экран двух параметров.
C. Status line:Строка для отображения текущего режима работы ПЧ.
Графический дисплей имеет встроенную подсветку и позволяет отображать до шести буквенно-цифровых строк. Строки дисплея показывают направление вращения электропривода (стрелочка), номер текущего выбранного активного набора параметров и набора параметров для программирования.
Для настройки контрастности дисплея нажимайте одновременно клавиши [Status] и [
]
или [Status] и [
].В случае если возникает ситуация, когда рабочие параметры ПЧ выходят за рамки допустимых значений, создаётся соответствующий сигнал аварии (Alarm) или предупреждения (Warning). На пульте управления незамедлительно включаются индикаторы для отображения текущего состояния ПЧ, рис. 1.5:
|
[On] – светодиод зелёного цвета свидетельствует о подключении ПЧ к питающей сети; [Warn] – светодиод жёлтого цвета индицирует наличие предупреждения о выходе рабочих параметров ПЧ за допустимый диапазон. В данном режиме возможно дальнейшее продолжение работы ПЧ. [Alarm] – мигающий светодиод красного цвета сообщает об аварийной ситуации. В данном режиме дальнейшая работа ПЧ невозможна. |
Рис. 1.5. Индикаторы текущего состояния ПЧ |
1.3.2. Структура меню
Все параметры,
переменные и константы, используемые
при работе ПЧ, размещены в памяти
микропроцессорной системы в виде
многоуровневого списка. По своей
структуре данный список напоминает
корневой каталог жесткого диска
персонального компьютера с вложенными
друг в друга папками – группами и
подгруппами параметров. Перемещение
по списку осуществляется с помощью
навигационных кнопок
и
,
расположенных на панели управления.
Переход на один уровень вниз достигается
нажатием на кнопку [OK],
переход вверх – нажатием на кнопкуBack. Для перехода между
режимами индикации и программирования
используются кнопки [Status]
и [Main Menu].
В таблице 1.1 представлена структура
меню ПЧDanfoss FC-302
в виде списка параметров основных групп.
В зависимости от выбранной структуры управления происходит динамическое изменение списка параметров (доступность некоторых параметров определяется в зависимости от типа установленной структуры управления).
Каждая группа содержит в своём составе список подгрупп, выделенный в соответствии с функциональным назначением определённой подгруппы параметров. В рамках каждой подгруппы присутствует набор параметров, объединённый некоторым общим смысловым направлением.
Таким образом, структура меню ПЧ Danfoss FC-302 позволяет оперировать обширным набором параметров, организованным в соответствии с многоуровневым принципом.
Таблица 1.1
Список основных групп параметров ПЧ Danfoss FC-302
|
№ группы |
Описание параметра |
Описание параметра (ENGLISH) |
|
0 |
Управление и отображение |
Operation/Display |
|
1 |
Нагрузка/Двигатель |
Load/Motor |
|
2 |
Торможение |
Brakes |
|
3 |
Задание/Изменение скорости |
Reference/Ramps |
|
4 |
Пределы/Предупреждения |
Limits/Warnings |
|
5 |
Цифровой ввод/вывод |
Digital In/Out |
|
6 |
Аналоговый ввод/вывод |
Analog In/Out |
|
7 |
Контроллеры |
Controllers |
|
8 |
Связь и дополнительные функции |
Communications and Options |
|
9 |
Profibus |
Profibus |
|
10 |
CAN Fieldbus |
CAN Fieldbus |
|
11 |
Резерв 1 |
Reserved Com. 1 |
|
12 |
Резерв 2 |
Reserved Com. 2 |
|
13 |
Интеллектуальная логика |
Smart Logic |
|
14 |
Специальные функции |
Special Functions |
|
15 |
Информация о приводе |
Drive Information |
|
16 |
Считывание данных |
Data Readouts |
|
17 |
Опция ОС двигателя |
Motor Feedback Options |
