Подготовка к анализу

Перед выполнением дистилляции, подготовьте образец по требованиям ГОСТ 2177-99, а затем подготовьте анализатор, на котором будет производиться дистилляция.

Перед перегонкой нефтепродукты обезвоживают. C этой целью обводненную нефть смешайте с деэмульгатором и нагрейте до 40–60 °С, выдержите при этой температуре 1,5–2,0 ч и охладите до 20 °С. Допустимое содержание воды в нефти составляет не более 0,1–0,2 %.

• Выберите соответствующую колбу для дистилляции в соответствии со стандартным методом для данной группы материала.

• Проверьте колбу и накопитель на отсутствие трещин.

• Очистите колбу, приемный цилиндр и датчик пара, т.к. это напрямую влияет на характеристики диапазона кипения.

Примечание: Оператор может подготовить принадлежности и анализатор в течение ввода или после ввода установок.

• Если очистка и подготовка к работе были выполнены, тогда следующие стартовые условия будут подтверждены:

• Receiver : приемный цилиндр правильно установлен в камере приемника.

• Flask : колба правильно установлена на платформе нагревателя.

• Probe : датчик температуры пара подсоединен к устройству.

• Cond. Cleaned : трубка конденсора очищена.

• • Если условие не выполнено, это будет обозначено следующим значком "" перед вопросом об условии.

• При стандартном запуске испытания ввод установок выполнения испытания включает в себя информацию об имени оператора и названии/номере образца и выбранной группе продукта. На экране Run / Start & Display клавиша New Test превращается в клавишу Start, которая позволяет теперь начать новое испытание, когда все стартовые условия будут выполнены.

•

  Рис.3.7. Экран OptiDist Run /Start & Display

  Когда будет нажата клавиша Start, анализатор проверяет различные условия запуска испытания. Если все условия были выполнены, тогда начинается запуск испытания (рис. 3.7).

Проведение анализа

PAC OptiDist – это анализатор нового поколения. Анализ фракционного состава любых групп нефтепродуктов производится полностью в автоматическом режиме.

Для проведения анализа:

• Залейте в приемный цилиндр 100 мл исследуемого материала.

• Поместите одну или две кипелки или несколько кусочков пемзы в колбу для дистилляции для равномерного кипения.

•

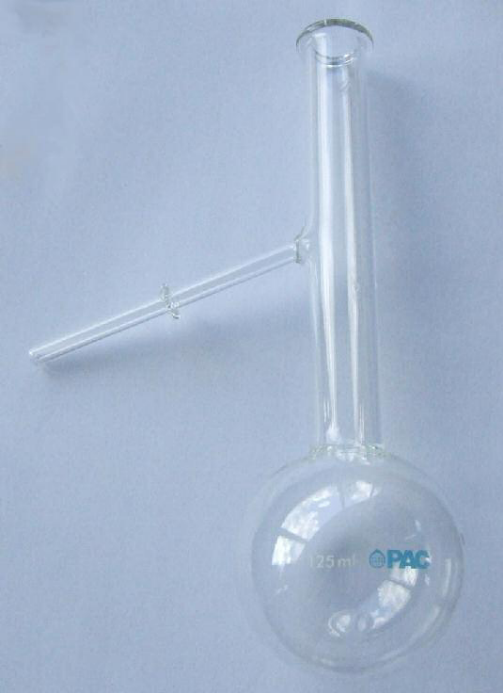

  Рис. 3.8. Колба для перегонки

  Перелейте содержимое приемного цилиндра в колбу. Проверьте, что испарительная трубка колбы (рис. 3.8) направлена снизу вверх, в противном случае пары будут попадать в трубку конденсатора с затруднением.

Примечание: Не очищайте приемный цилиндр после перелива образца в колбу, иначе будет получен неправильный результат!

• Удалите пробку из колбы: удерживайте колбу за зажимы (рис. 3.12). Нажмите на держатели и вставьте пробку в горлышко колбы так, чтобы испарительная трубка оказалась соосной со стойкой уплотнения. Отпустите зажимы.

• Вставьте термометр сопротивления с пробкой в горловину колбы так, чтобы ртутный шарик термометра располагался по центру горловины колбы и нижний конец капилляра находился на одном уровне с самой высокой точкой нижней внутренней стенки пароотводной трубки (рис. 3.9, 3.11).

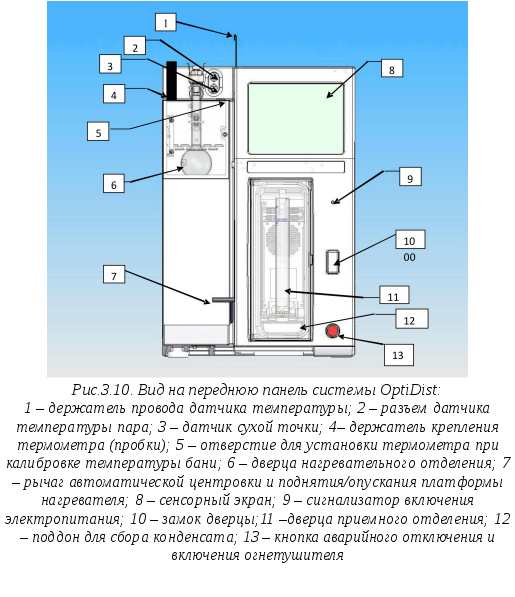

• Левой рукой откройте дверцу блока нагревателя колбы 6 (рис. 3.10).

• Правой рукой, расположите колбу с пробкой в вертикальном положении на платформе нагревателя колбы.

• Вставьте испарительную трубку колбы в отверстие конденсора.

• Вставьте стойку держателя пробки (рис. 3.12) в устройство держателя колбы.

Примечание: Зазор между отводной трубкой колбы и отверстием конденсора регулируется с помощью кольца на отводной трубке, которое предотвращает любую утечку пара в процессе дистилляции.

• Закройте дверцу блока нагревателя колбы.

•

  Рис. 3.9. Положение термометра в перегонной колбе

  Поместите приемный цилиндр в камеру.

• Совместите нижний конец трубки конденсатора в верхнюю часть приемного цилиндра.

• Установите нижнюю часть приемного цилиндра в стойке накопителя

Примечание: Убедитесь, что кончик капельницы касается передней внутренней стенки цилиндра так, чтобы капли попадали на стенку. Если капли будут свободно падать в цилиндр, тогда измерение их объема будет не точным.

• Проверьте, что резиновая крышка корректно вставлена в верхнюю часть накопителя. Если это не так, установите, как следует резиновую крышку в верхнюю часть накопителя.

• Закройте дверцу камеры накопителя.

Примечание: Система OptiDist™определяет наличие приемного цилиндра: индикатор состояния "Receiver:" на экране в списке условий запуска на экране Run / Start & Display (рис. 3.8) становится зеленым , подтверждая то, что приемный цилиндр правильно установлен. В противном случае испытание не может быть начато.

Оператор может запустить испытание, когда все стартовые условия будут подтверждены: кнопка Start появиться в левой части экрана.

• Нажмите на клавишу Start, чтобы начать испытание.
