6. Расчет огневого взрывания

Длина отрезка огнепроводного шнура зажигательной трубки

L_Т = (N_oшt_з + Т) V_о.ш, см, (2.1)

где N_oш – число шнуров, поджигаемых взрывником;

t_з – время зажигания одного отрезка шнура, сек.

В зависимости от размещения зарядов и условий передвижения

t₃ = 5...10, сек

T  60 сек – время отхода взрывника в безопасное место;

V_о.ш – скорость горения огнепроводного шнура, см/сек, обычно V_о.ш = 1 см/сек; L_Т – длина зажигательной трубки, см.

Длина контрольной трубки

L_К = L_T -T V_о.ш, см (2.2)

По условиям безопасности

L_T  L_K + 60, см. (2.3)

По условиям безопасности длина зажигательной трубки в любом случае должна быть не менее 1 м.

Предельная длина зажигательной трубки 10 м. При длине зажигательных трубок более 4 м их дублируют.

Число взрываемых зарядов при огневом взрывании определяется по формуле

т (2.4)

Расход огнепроводного шнура на взрывание серии зарядов

L_О.Ш=N_О.Ш.L_T + L_K + 0.1n_k , м, (2.5)

где n_k – число расходуемых кругов на изготовление зажигательных и контрольных трубок, шт.

. (2.6)

Пример 1. Определить длину зажигательных трубок для взрывания 12 шпуровых зарядов при затрате времени на поджигание одной зажигательной трубки t₃ = 6 сек и времени отхода взрывника в укрытие T = 70 сек. Скорость горения огнепроводного шнура V_О.Ш = 1 см/сек.

Решение. По формуле (2.1) определяем длину зажигательной трубки

L_T = (N_О.Ш t_З +Т) V_О.Ш =(12 6 + 70)1,0 = 142 см.

Принимаем L_T = 1,5 м.

Пример 2. При взрывании 16 наружных зарядов длина зажигательных трубок составляет L_T = 2,0 м. Время на зажигание одной зажигательной трубки t₃ = 8 сек. Определить время отхода взрывника в укрытие и длину контрольной трубки. Скорость горения огнепроводного шнура V_О.Ш =1 мс/сек.

Решение. 1. Определяем время отхода взрывника в укрытие

сек. (2.7)

сек

2. Определяем длину контрольной трубки

,см.

Пример 3. Длина зажигательных трубок из медленно горящего огнепроводного шнура, используемых при огневом взрывании шпуровых зарядов, составляет L_T = 2,4 м. Время на зажигание одной трубки t= 9 сек. Время отхода взрывника в безопасное место Т = 120 сек.

Определить количество зажигательных трубок, поджигаемых одним взрывником, если скорость горения медленно горящего огнепроводного шнура

V_О.Ш = 0,5 см/сек.

Решение. По формуле (3) находим число зажигательных трубок, поджигаемых одним взрывником.

шт.

Пример. 4. Определить расход огнепроводного шнура на взрывание серии из 60 зарядов, если время на воспламенение одной зажигательной трубки t_З = 7 сек, время отхода взрывников в укрытие Т = 70 сек. Скорость горения огнепроводного шнура V_O.Ш = 1,0 см/сек.

Решение.

1. Определяем длину зажигательной трубки

см.

2. Находим длину контрольной трубки

cм.

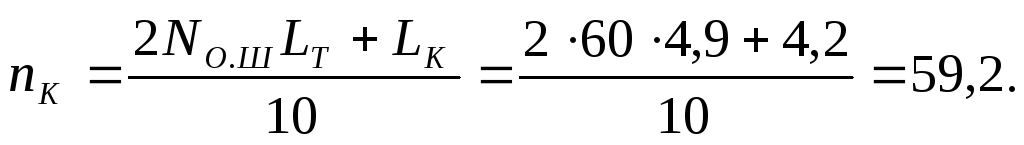

3. Зажигательные трубки при длине L_T = 4,9 м дублируются. По видоизмененной формуле (5) находим число расходуемых кругов огнепроводного шнура

Принимаем 60 кругов.

4. Определяем расход огнепроводного шнура на взрывание данной серии зарядов

м.

Принимаем L_O.Ш = 600 м.
