9. Однобарабанные подъёмные машины

В установках с однобарабанной машиной барабан обслуживает два каната, причём при свивке с барабана каната опускающегося подъёмного сосуда на его место навивается канат поднимающегося сосуда. Однобарабанная машина по сравнению с двухбарабанной машиной имеет меньшую массу и ширину. Одинарный барабан может быть цельным и разрезным. При цельном барабане регулировать расположение подъёмных сосудов сложнее по сравнению с разрезным (ЦР-5x3/0,6: ЦР - цилиндрический разрезной барабан, 5 - диаметр барабана, 3 - ширина барабана, 0,6 – ширина переставной части).

Машины в коренной своей части имеют вал, опирающийся на подшипники, заклиненную часть барабана, закреплённую на валу при помощи болтов, переставную часть барабана, опирающегося на роликовые подшипники, с зубчатым механизмом перестановки. Барабан сварной конструкции с внутренними кольцами жёсткости. На обечайке нарезаны канавки для каната. На концах барабана имеются реборды и тормозные ободы.

10. Многоканатные подъёмные установки. Применение. Устройство

Многоканатные   подъемные   установки в настоящее время получили широкое распространение на глубоких и сверхглубоких шахтах.

Принцип действия многоканатной установки такой же, как и установки с одноканатным ведущим шкивом трения, но с той разницей, что здесь подъемные сосуды 1 подвешены на нескольких  подъемных канатах 2. К подъемным сосудам прикреплены уравновешивающие канаты 3. На башенном копре располагается машина с ведущим шкивом 4. Для соблюдения необходимого расстояния между подъемными сосудами применяют отклоняющие шкивы 5. Коренная часть машин имеет вал 7, опирающийся на роликовые подшипники 8, на который насажен неразъемный сварной канатоведущий барабан Р. Обечайка 4 прикреплена к двум лобовинам 3 и к кольцевым ребрам 6. Лобовины приварены к ступице 2. На лобовины опираются также тормозные обода 5.

Преимущества: возможность подъема со значительных глубин больших грузов; большая безопасность работы; диаметр каждого подъемного каната значительно меньше диаметра каната при одноканатном подъеме, герметизация копра, устраняющая влияние атмосферных факторов на канаты.

Недостатками многоканатных установок являются необходимость в громоздком и дорогостоящем башенном копре; сложность надзора за канатами, навески и смены их; неравномерное распределение нагрузки между подъемными канатами, которое возникает в связи с небольшим различием в диаметрах канатов.

11. Подъёмная машина с бицилиндроконическим барабаном



В настоящее время на шахтах средней глубины и глубоких шахтах применяют бицилиндроконические барабаны.

Бицилиндроконические барабаны состоят из трёх секций: малого цилиндра, конуса, большого цилиндра, с внешней стороны малого цилиндра прикрепляется тормозной обод. В начале подъёма канат поднимающегося подъёмного сосуда навивается на малый цилиндр, далее на конус и на большой цилиндр. Большой цилиндр обслуживает две ветви каната. Для удобства регулирования каната барабаны изготавливают разрезными у большого основания конуса. Витки трения располагаются на малых цилиндрах, а канат испытания – обычно внутри малых цилиндров на бобинах.

БЦК-8/5x2,7 – бицилиндроконический барабан, 8 – диаметр большого барабана, 5 – диаметр малого барабана, 2,7 – ширина большого барабана. Ширина конической части составляет 1000 мм.

Приводная часть

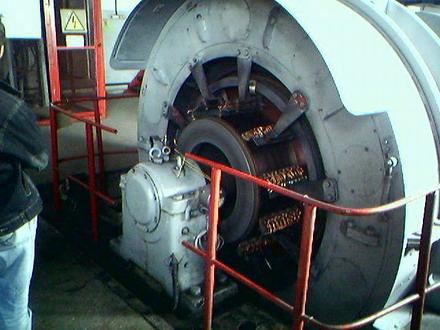

Генератор
