Перфоратор ПП54 В2

ПП54В2 (заменяет ПР24, ПР25, ПП54В, ПП54В1) – бурение шпуров диаметром до 46 мм глубиной до 4 м в породах с коэффициентом крепости до 14, имеет центральную промывку.

Технические параметры перфоратора

Номинальное рабочее давление – 0.5 МПа

Энергия удара поршня-ударника – 55.5 Дж

Частота ударов – 40 Гц

Крутящий момент – 29.43 Н•м

Удельный расход воздуха – 0.029 м3/с•кВт

Внутренний диаметр воздушного рукава – 25 мм

Внутренний диаметр водяного рукава– 12.5 мм

Размеры хвостовика буровой штанги – шестигранник 25 мм,

длина 108мм

Масса – 31.5кг

Габаритные размеры– 820х285х270мм

Перфоратор ПП54В2

Номинальное рабочее давление – 0.5 МПа

Энергия удара поршня-ударника – 55.5 Дж

Частота ударов – 40 Гц

Крутящий момент – 29.43 Н•м

Удельный расход воздуха – 0.029 м3/с•кВт

Внутренний диаметр воздушного рукава – 25 мм

Внутренний диаметр водяного рукава – 12.5 мм

Размеры хвостовика буровой штанги – шестигранник 25 мм, длина 108мм

Масса –31.5кг

Габаритные размеры – 820х285х270мм

Перфоратор ПП63 (Кыштым)

ПП63В2 (заменяет бывшие ПР30, ПП63В, ПП63В1) – бурение шпуров диаметром до 46 мм глубиной до 5 м в породах с коэффициентом крепости до 20, имеет центральную промывку.

Технические параметры перфоратора

Номинальное рабочее давление – 0.5 МПа

Энергия удара поршня-ударника – 63.74 Дж

Частота ударов – 30,83Гц

Крутящий момент – 27.5 Н•м

Удельный расход воздуха – 0.029 м3/с•кВт

Внутренний диаметр воздушного рукава- 25 мм

Внутренний диаметр водяного рукава – 12.5мм

Размеры хвостовика буровой штанги - шестигранник 25мм, длина 108 мм,

Масса – 32кг

Габаритные размеры – 860х232х270мм

Рис. 1. Перфоратор ПП63В2

Винт поворотный ПП36В-041	Букса направляющая ПП63-015

Корпус золотниковой коробки ПП63-053	Кран воздушный ПП63-003
Виброкаретка ПП63	Цилиндр ПП63-001

Букса поворотная ПП54-022	Болт стяжной ПП-54

Буродержатель ПП54-031	Глушитель ПП-54В.048

Трубка воздушная ПП54-016	Поршень-ударник ПП54-006

Перфоратор телескопный ПТ48

Перфоратор телескопный ПТ48 предназначен для бурения восстающих шпуров диаметром до 36-40 мм и глубиной до 4 м.

Технические данные

Мощность –2,2кВт;

Крутящий момент – 20,8 кгс*см;

Скорость бурения – 250 мм/мин;

Номинальное рабочее давление – 0.5 МПа;

Величина хода подачи – 650 мм;

Усилие подачи – 1350 Н;

Расход воздуха – 0,025 м 3 /с*кВт;

Масса – 38 кг;

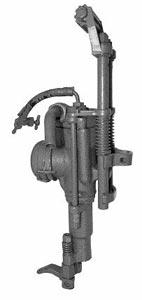

Перфоратор ПТ-48
Гайка поворотная ПТ-29-46	Кольцо храповое ПТ-48
