6.8. Дополнительное оборудование в стн

К дополнительному оборудованию СТН относятся кронштейны камер, защитные кожухи камер, поворотные устройства камер, пульты управления поворотными устройствами и трансфокаторами камер.

Существует множество различных кронштейнов для размещения камер, начиная от пластиковых, рассчитанных на установку в помещении камеры с объективом с фиксированным фокусным расстояние суммарным весом не более 200 г; заканчивая цельно металлическими или даже литыми, рассчитанными на установку камеры в кожухе весом до 50 кг и более (при установке камеры в кожухе на поворотном устройстве) (рис. 6.17).

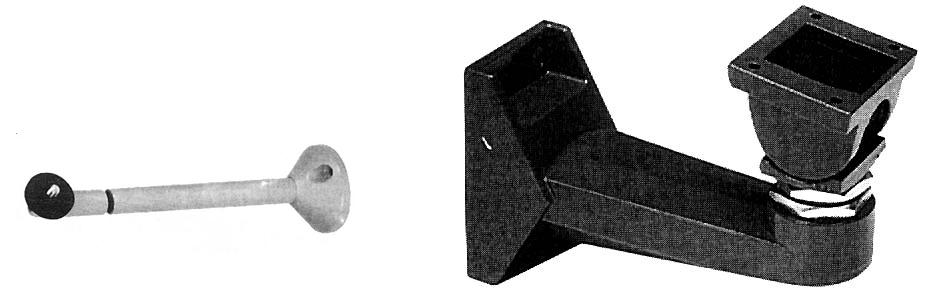

Рис. 6.17. Примеры различных кронштейнов камер

6.8.1. Кожухи камер

Кожухи используются для защиты камер от воздействия внешней среды (рис. 6.18) и/или для маскировки направления видеонаблюдения. Кожухи могут быть простыми в конструкции, установке и использовании, но они в равной мере могут влиять на качество изображения и срок службы камеры, если не защищают ее должным образом от погодных явлений, вандализма и радиации. Существуют кожухи для установки камер во взрывоопасной среде. Кожухи бывают самых разных размеров и форм, в зависимости от применения камеры и ее длины. В наши дни, с уменьшением размеров камер, вместо традиционных кожухов часто используются тонированные купольные системы, которые гораздо лучше вписываются в интерьер помещений и прекрасно сочетаются с архитектурой зданий [6.4].

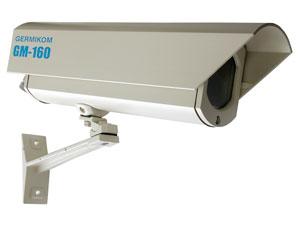

Рис. 6.18. Защитный кожух камеры на кронштейне

Многие кожухи имеют встроенный подогрев и вентилятор. Подогрев может понадобиться в районах с большой влажностью, где ожидается много льда и снега. Обычно для стандартного кожуха достаточно мощности подогревателя 10 Вт. Подогреватели могут работать от источников электропитания 12В постоянного тока, 24В переменного тока или даже от сети. В районах с высокими температурами следует использовать вентиляторы кожухов, их можно комбинировать с подогревателями. Источник электропитания для вентилятора может быть либо переменного, либо постоянного тока; следует выбирать вентиляторы хорошего качества, так как вентиляторы постоянного тока рано или поздно приведут к возникновению искр от вращения щеток, наводящих помехи на видеосигнал.

Если в систему предполагается добавить блок омыватель/очиститель, то потребуется специальный кожух. Специальный — потому что потребуется согласование между механизмом очистителя и окном кожуха. Следует отметить, что в случае использования блока омыватель/очиститель, приемник сигналов телеуправления должен иметь выход для управления этими функциями. Другая проблема при использовании омывателя — всегда нужно проверять, что в емкости омывателя имеется достаточное количество воды.

Большинство кожухов хорошо защищены от воздействия окружающей среды, но для некоторых специализированных систем может потребоваться еще более сильная защита. Системы, которые могут подвергнуться нежелательному вмешательству человека или механизмов, нуждаются в вандало-защищенных кожухах; в этом случае необходимо использовать специальное, небьющееся стекло (рис. 6.19). Для дополнительной безопасности в систему могут быть добавлены датчики несанкционированного вскрытия кожухов. В таком случае сигнал тревоги при вскрытии кожуха поступает в пульт охраны.

Рис. 6.19. Вандало-защитный кожух камеры

Также существуют пуленепробиваемые, взрывостойкие и подводные кожухи, но это редкие, специально разрабатываемые и очень дорогие приспособления. Как уже было отмечено ранее, существуют кожухи, защищающие камеры от радиации. Повышенный радиационный фон приводит к выгоранию ПЗС камеры. Постепенно изображение становится зернистым («снег» по изображению) и со временем может совсем пропасть.
