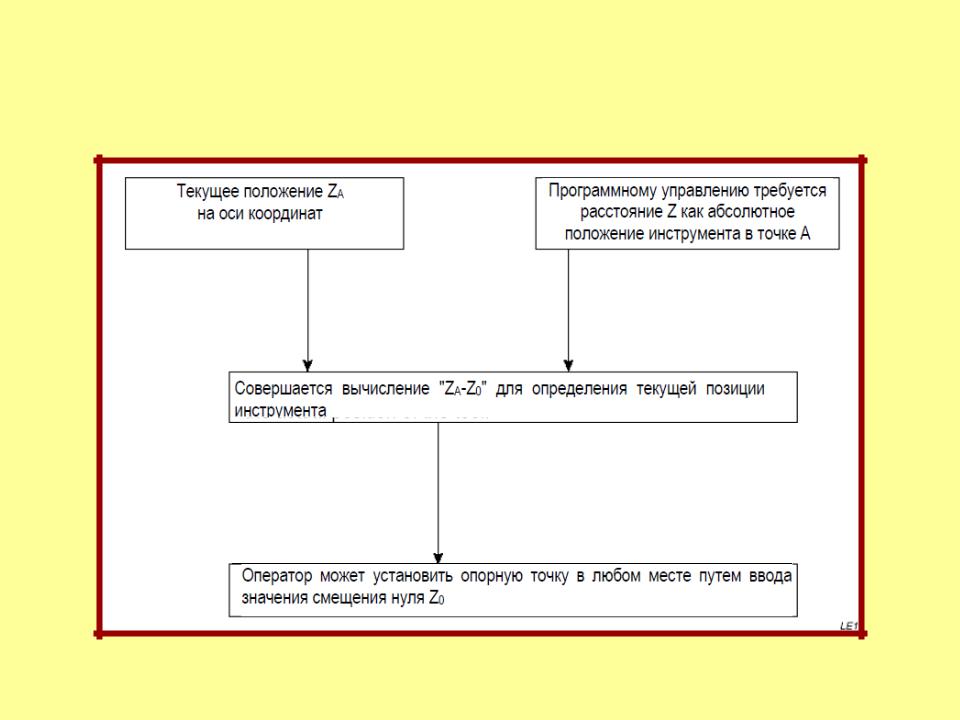

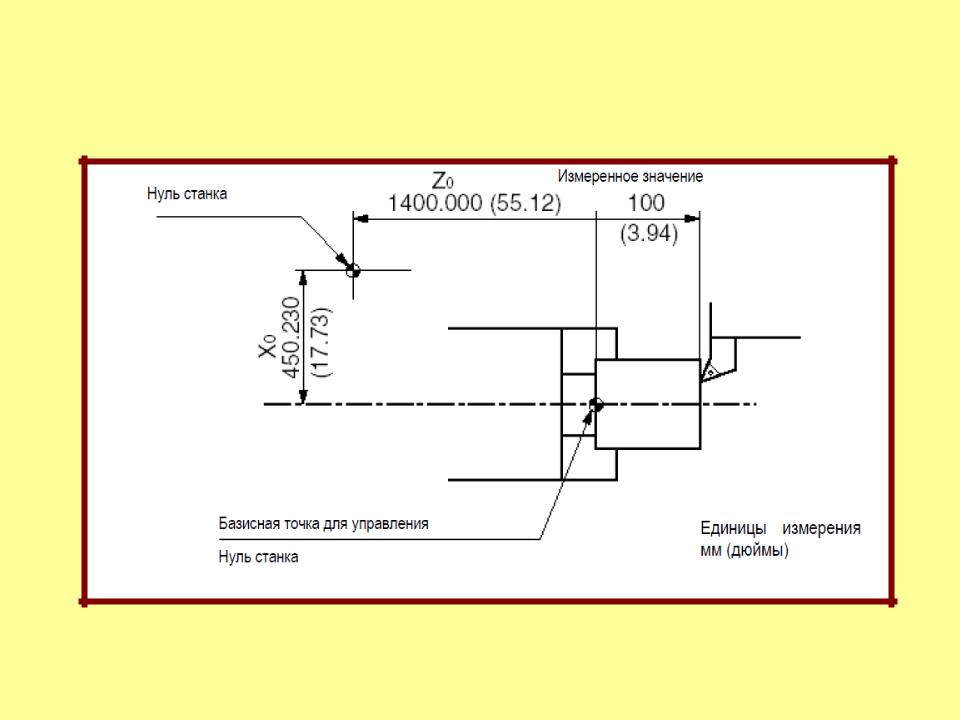

Отношения между нулевой точкой станка, началом программы, значением смещения нуля и фактическим положением
2.Установка значения смещения нуля заготовки
•Значения смещения нуля можно ввести в
следующих случаях:
•- Если значение смещения нуля неизвестно, как, например, при обработке первой
•заготовки.
•- Если значение смещения нуля известно, как при обработке заготовок в
•повторяющихся партиях.
•- Если значение смещения изменяется.

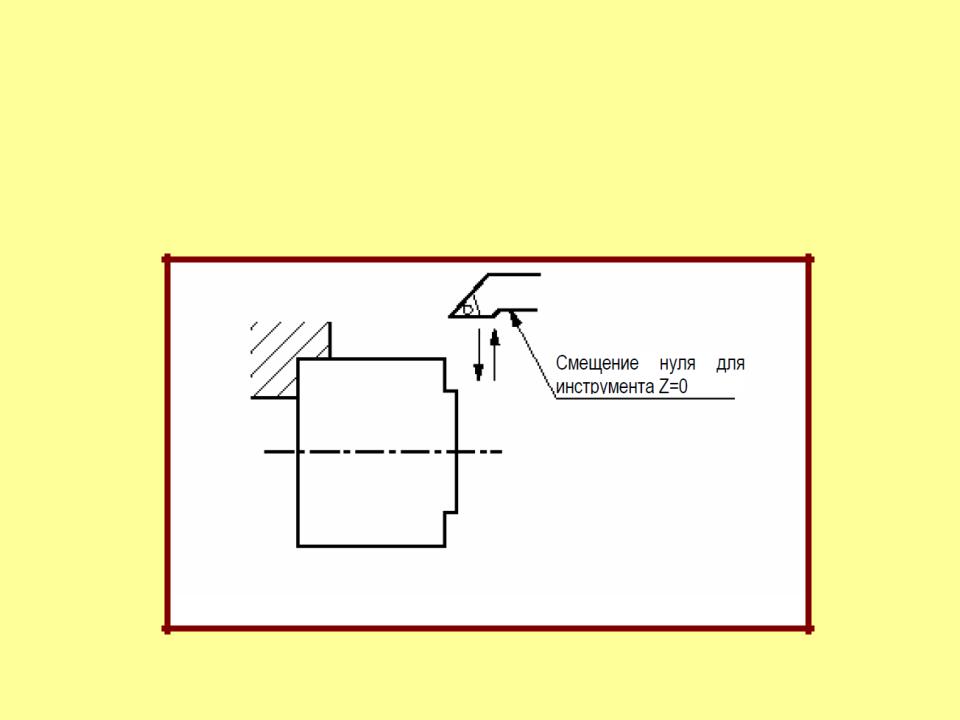

Установка значения смещения нуля
Установка значения смещения нуля Шаг 1.

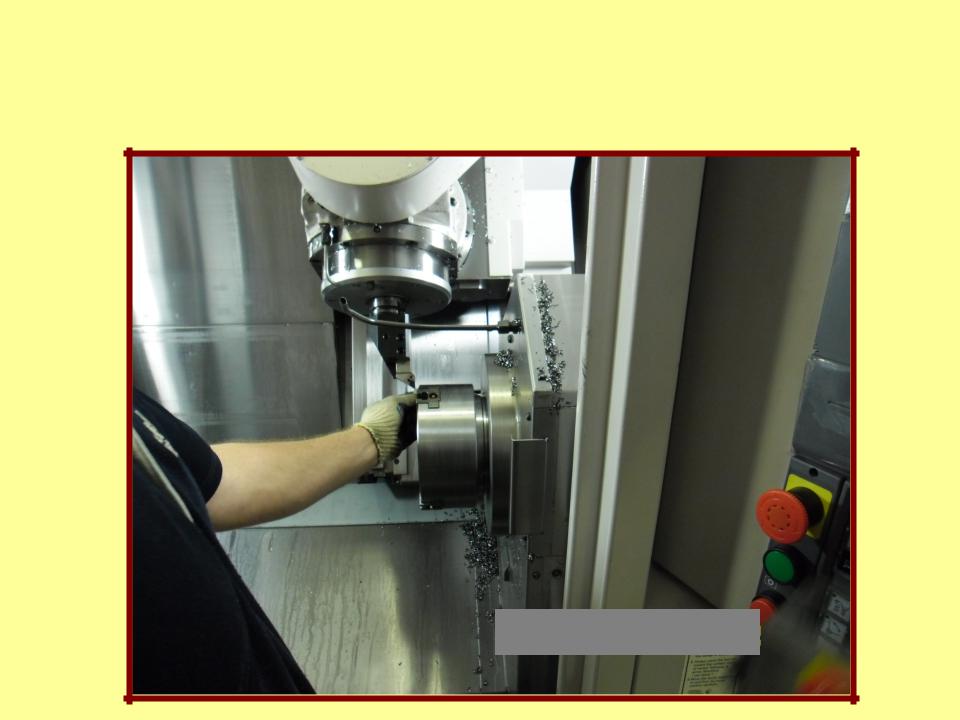

Поверните торцевую сторону детали с соответствующей глубиной резания в режиме ручного управления.
Установка значения смещения нуля Шаг 1.
Установка значения смещения нуля Шаг 2.

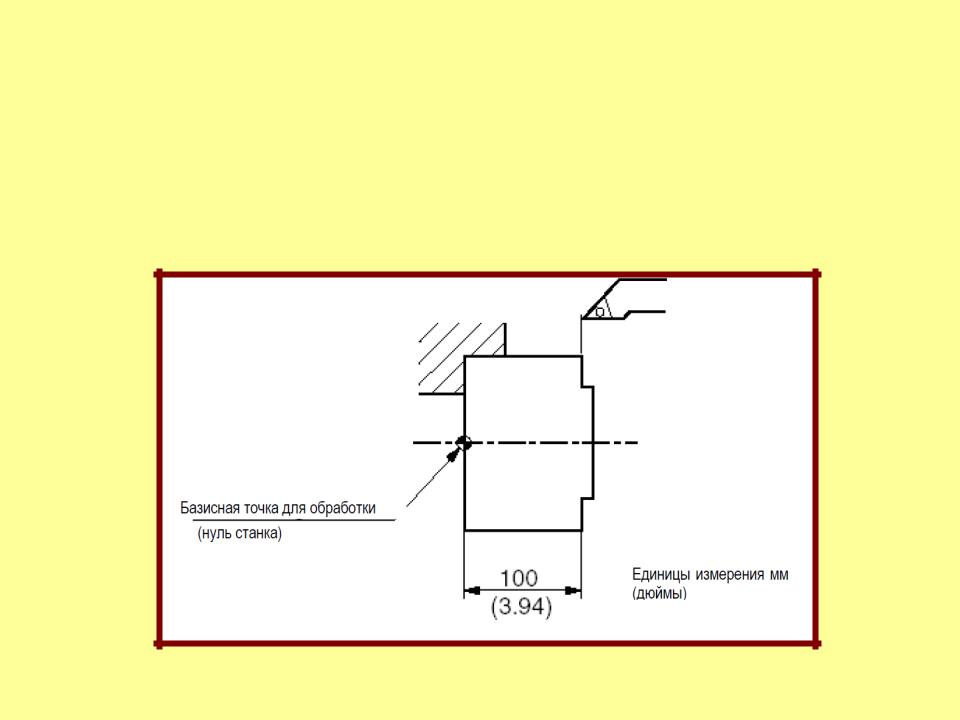

Измерьте длину заготовки для достижения фактической позиции инструмента, параметры которого заданы нулем программы в ручном режиме. (100,000 в примере ниже)
Установка значения смещения нуля Шаг 2.
Установка значения смещения нуля Шаг 3.

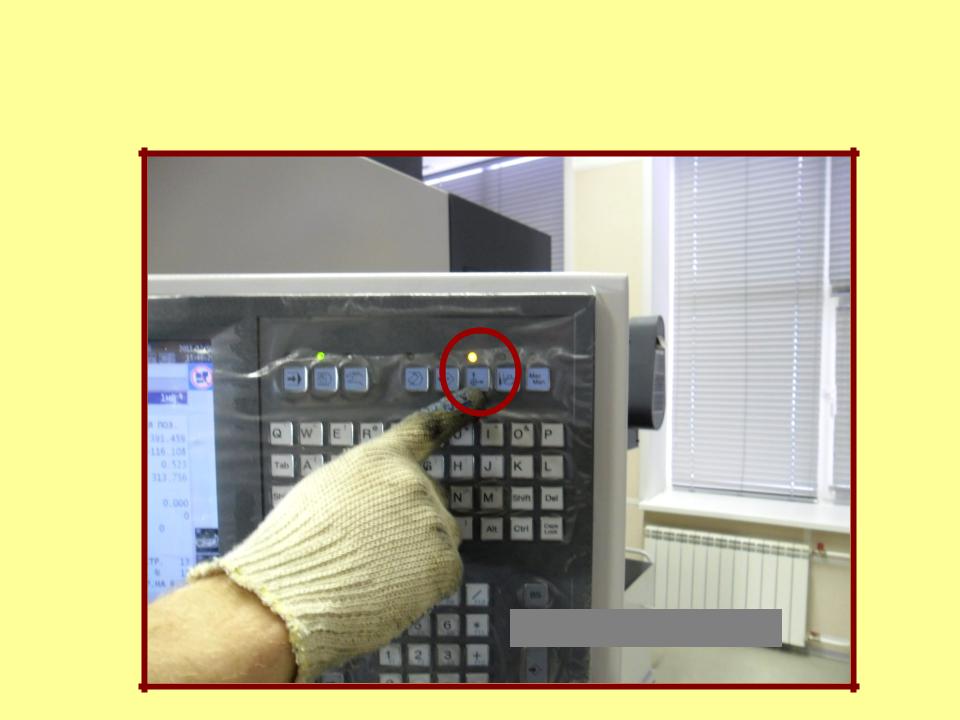

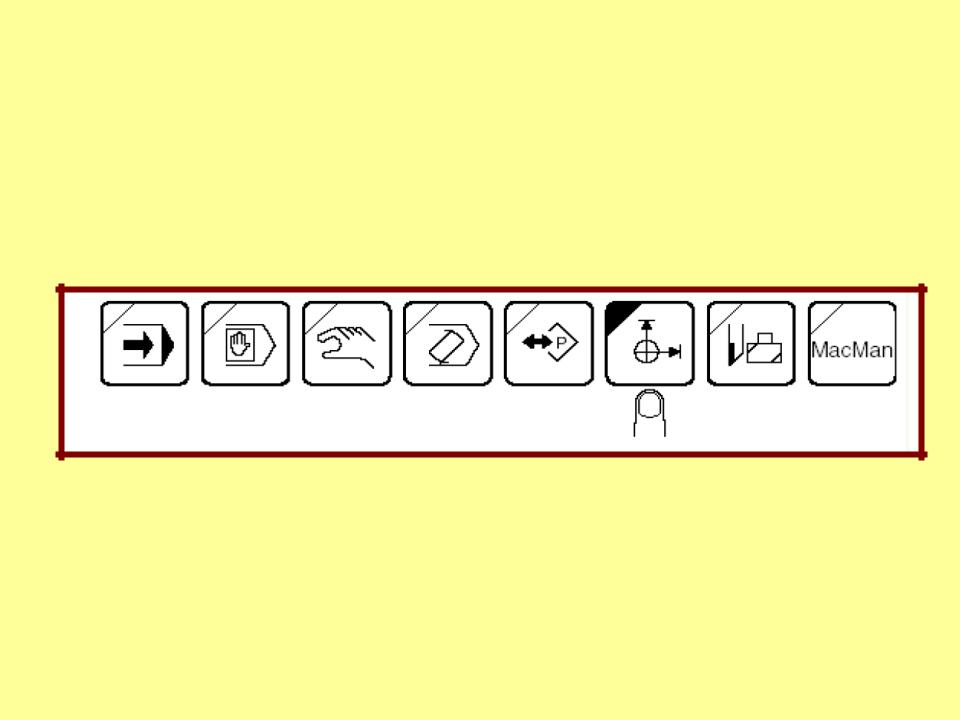

Выберете режим установки нуля нажатием клавиши Zero Set
Установка значения смещения нуля Шаг 3.
