Система исключения столкновений
•A) Индикатор состояния системы избежания столкновений
•Показывает доступность проверки помехи.
•B) Кнопка дополнительной операции
•Используется для выбора операции на экране системы избежания столкновений.
•Нажмите кнопку "Prepare to Machine" для ввода трехмерной модели.
•Нажмите кнопку "Monitor" для выполнения операций, таких как проверка
•положения препятствия или настройка условий проверки помехи.
•С) Область вывода текущего положения
•Выводит текущее положения станка и значение вывода программы.
•D) Область вывода программы ЧПУ
•Выводит программу для проверки помехи в автоматическом режиме.
•E) Область вывода графика
•Графически показывает рабочее состояние станка.
•F) Колонка ввода данных
•Показывает данные, вводимые в настоящий момент.
Система исключения столкновений
•Система избегания столкновений выполняет проверку связи независимо от того, какой экран выведен. Но для ввода трехмерной модели или проверки установленной связи выводится экран системы избегания столкновений.
•Кроме того, экран будет отличаться в зависимости от модели и спецификации станка.
Система исключения столкновений
•СПОСОБЫ ВЫВОДА ЭКРАНА
•Действия по выводу экрана системы избегания столкновений.
•Нажмите кнопку на сенсорной панели (нажмите показанную на экране кнопку, чтобы напрямую выполнить действие).
•Процедура.
•1. Нажмите кнопку опций в вертикальном ряду функциональных кнопок.
•2. Из меню, появляющегося после нажатия кнопки опций, нажмите кнопку "Collision Avoidance System".
Система исключения столкновений
•ФУНКЦИЯ ОПРЕДЕЛЕНИЯ ЗАГОТОВКИ , ЗАЖИМНЫХ УСТРОЙСТВ И ИНСТРУМЕНТА
•Эта функция используется для установки заготовки, зажимных устройств, инструмента на виртуальном станке для совпадения этих настроек с текущими настройками станка.
•- Функции, относящиеся к заготовке и зажимному устройству
•- Заново определяет профиль заготовки и зажимных приспособлений. Вы можете зарегистрировать установленный профиль.
•- Загружает зарегистрированные до этого заготовки и зажимные устройства.
•- Определяет положения установки по-новому определенных или уже загруженных заготовок и зажимных устройств на станке.
•- Регистрирует определенные заготовки и зажимные приспособления в форме группы.
•- Устанавливает установленные заготовки и зажимные устройства в качестве объекта для проверки помехи.
•- Функции, относящиеся к инструментам
•Создает список инструментов и устанавливает инструмента в качестве объекта для проверки на помеху. Существуют следующие два метода создания списка инструментов.
•- Считывает зарегистрированные инструменты и держатели, комбинирует их и создает сборочный инструмент, затем регистрирует его в списке инструментов.
•Созданный таким способом инструмент может быть зарегистрирован.
•- Считывает уже созданный сборочный инструмент, регистрирует его в списке инструментов.
Система исключения столкновений
•ЗАПУСК ФУНКЦИИ ОПРЕДЕЛЕНИЯ ЗАГОТОВКИ , ЗАЖИМНОГО УСТРОЙСТВА ИИНСТРУМЕНТА
•Запускается в режиме "SET UP" на экране Collision Avoidance System.
•Процедура:

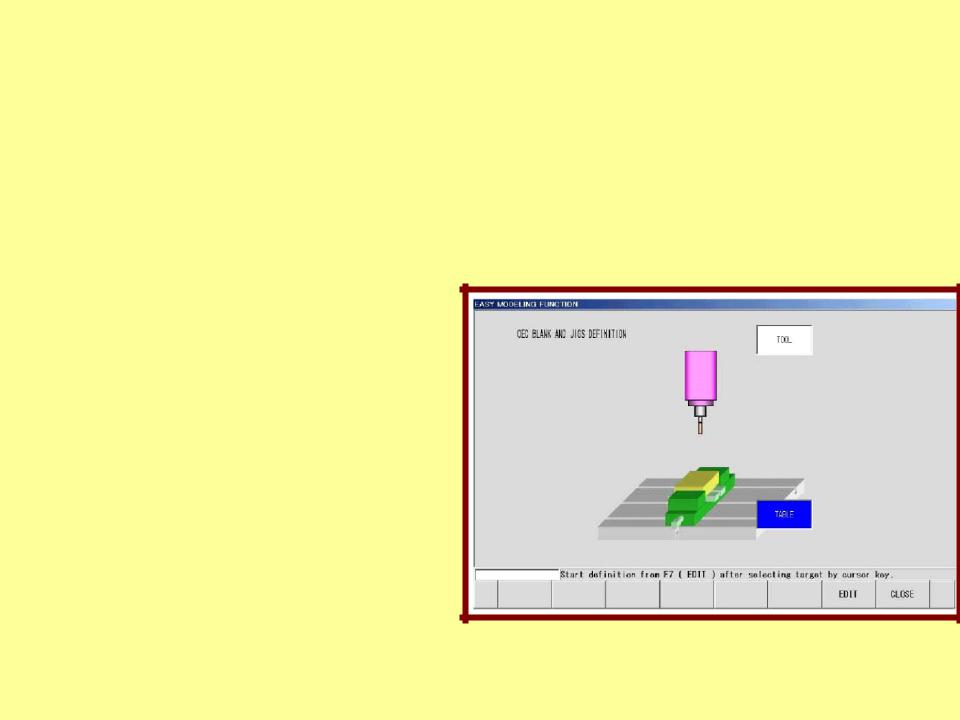

•1. Нажмите [F2] (DEFINE MODELS). Появится экран определения заготовки, зажимного устройства и инструмента.
Система исключения столкновений
•Расположите курсор на таблице и нажмите кнопку [F7] (EDIT) для вывода экрана определения заготовки, зажимного устройства и инструмента.
•После этого нажмите кнопку [F7] (EDIT) для вывода экрана редактирования списка инструментов.
•Определите трехмерную модель заготовки и зажимных устройств с экрана определения заготовки и зажимного устройства для соответствия текущему состоянию станка, затем установите их на виртуальном станке в качестве объекта для проверки на наличие помехи.
Система исключения столкновений
Система исключения столкновений

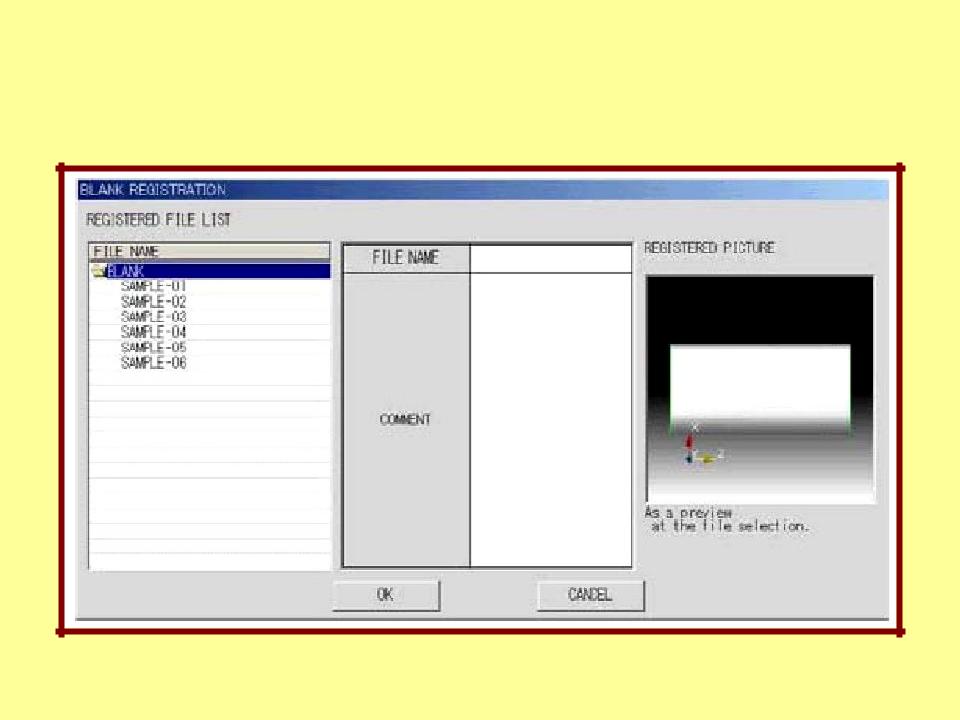

•ОПРЕДЕЛЕНИЕ ПРОФИЛЯ ЗАГОТОВКИ И ЗАЖИМНЫХ УСТРОЙСТВ
•При определении профиля заготовки или зажимных устройств вы можете ввести новый профиль или загрузить уже существующий.
•Если вы устанавливаете еще и кулачок зажимного патрона, используйте отдельную функцию для этой задачи.
Система исключения столкновений
Система исключения столкновений
•ИЗМЕНЕНИЕ ПРОФИЛЯ ЗАГОТОВКИ И ЗАЖИМНЫХ УСТРОЙСТВ
•Может быть изменен профиль модели, определенной основным профилем.
•Процедура:
•1. На экране определения заготовки и зажимного устройства в списке моделей расположите курсор на модели, профиль которой вы хотите изменить, затем нажмите кнопку [F3] (EDIT MODEL).
•2. Нажмите кнопки [F1] (ADD SHAPE), [F2] (EDIT SHAPE) или [F3] (DELETE SHAPE) в соответствие с необходимым способом изменения.
•- Если вы добавляете основной профиль, нажмите кнопку [F1] (ADD SHAPE), затем введите необходимые данные.
•- Если вы изменяете уже зарегистрированный основной профиль, совместите курсор основным профилем, который вы хотите изменить, затем нажмите кнопку [F2] (EDIT SHAPE) и измените данные.
•- Если вы удаляете уже определенный основной профиль, нажмите кнопку [F3] (DELETE SHAPE).
•3. После завершения изменений нажмите кнопку [F7] (OK).
