ФГАОУ ВПО «Российский государственный профессионально-педагогический университет»
Оборудование механосборочного производства и средства автоматизации.
Автоматизированное оборудование и станки с ЧПУ
Установочные лекции Лекции 8 и 9
Автор Д.Г. Мирошин
План
•1.Назначение устройство станков с ЧПУ
•2. Современные металлорежущие инструменты для металлообработки. Принципы выбора.
•3. Главный пульт управления станком. Назначение кнопок
•4. Интерфейс главного пульта управления
•5. Особенности наладки станка с ЧПУ
Назначение устройство станков
сЧПУ
•1.Основные элементы станка с ЧПУ
•2. Система координат станка с ЧПУ
•3.Основные системы станка с ЧПУ

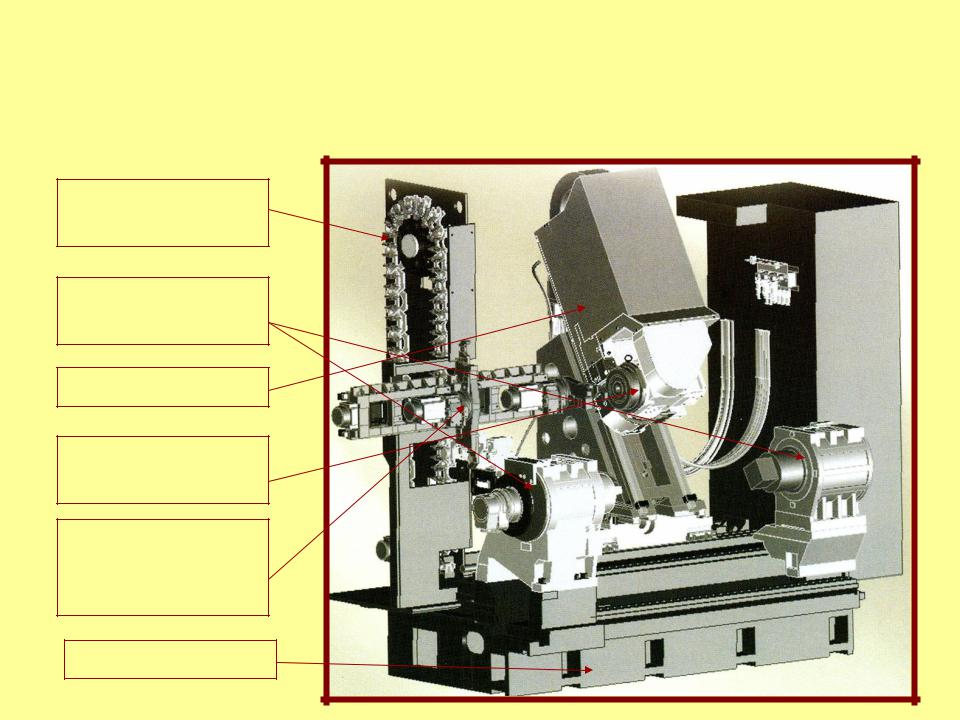

Основные элементы станка с ЧПУ
Цепной магазин инструмента
Шпиндельная
бабка
Суппорт
Револьверная
головка
Автооператор
смены
инструмента
Станина
Основные элементы станка с ЧПУ
|

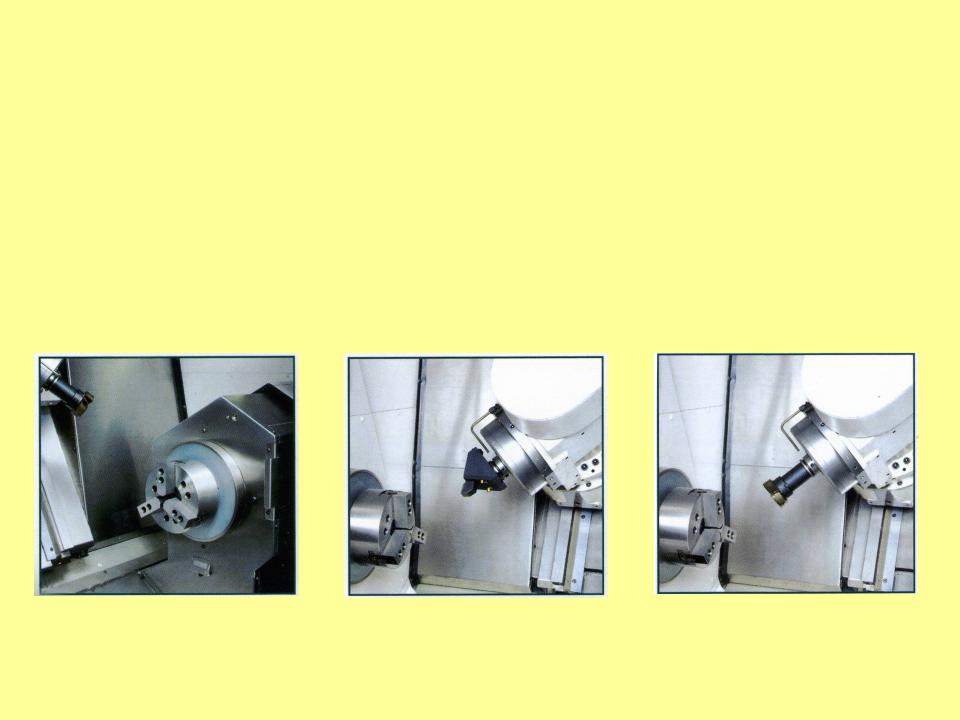

Противошпиндель |
|
|
|
Однолезвийный |
|
|
|
Осевой |
|
|
|
|
|
|
инструмент |
|
|
|
вращающийся |
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
инструмента |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

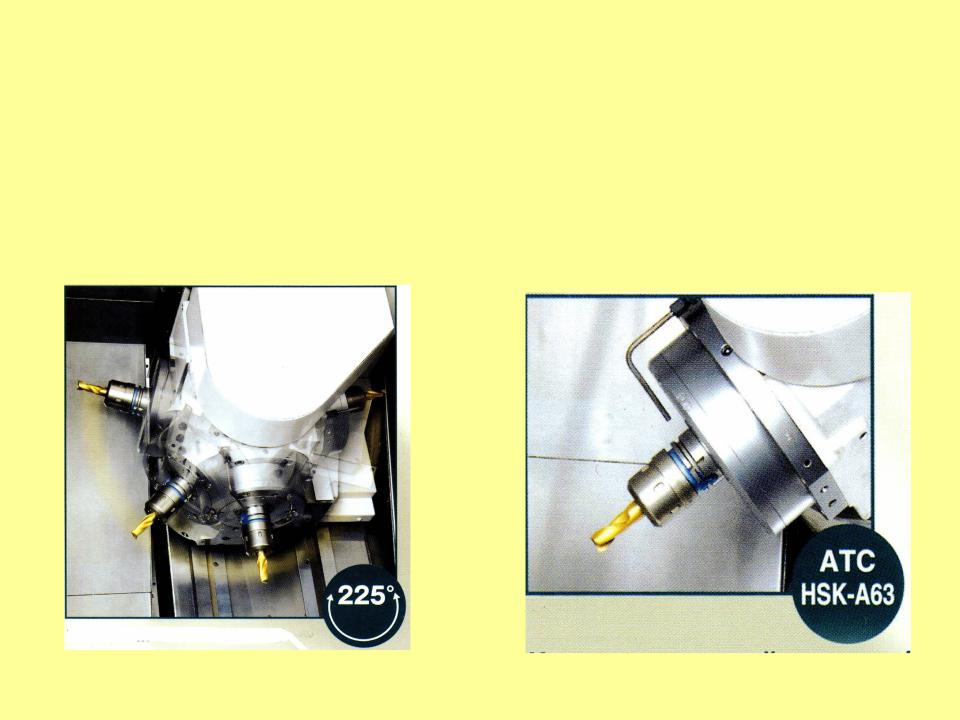

Характеристики револьверной головки
|
|
Угол поворота |
|
|
|
Присоединительный размер |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

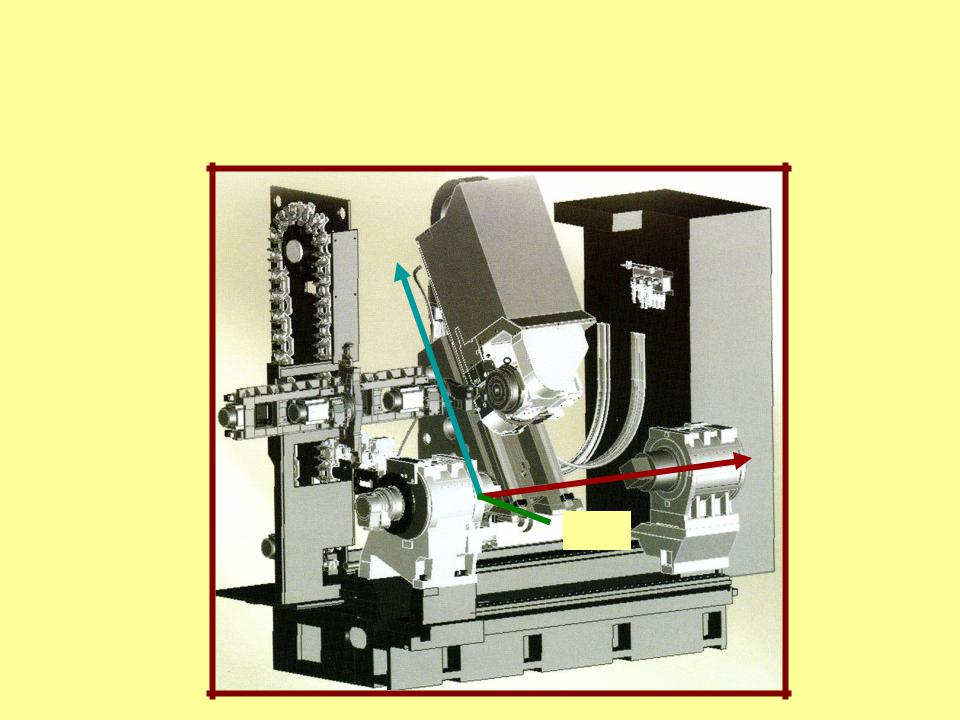

Система координат станков с ЧПУ
X
Z
Y
Основные системы станка с ЧПУ

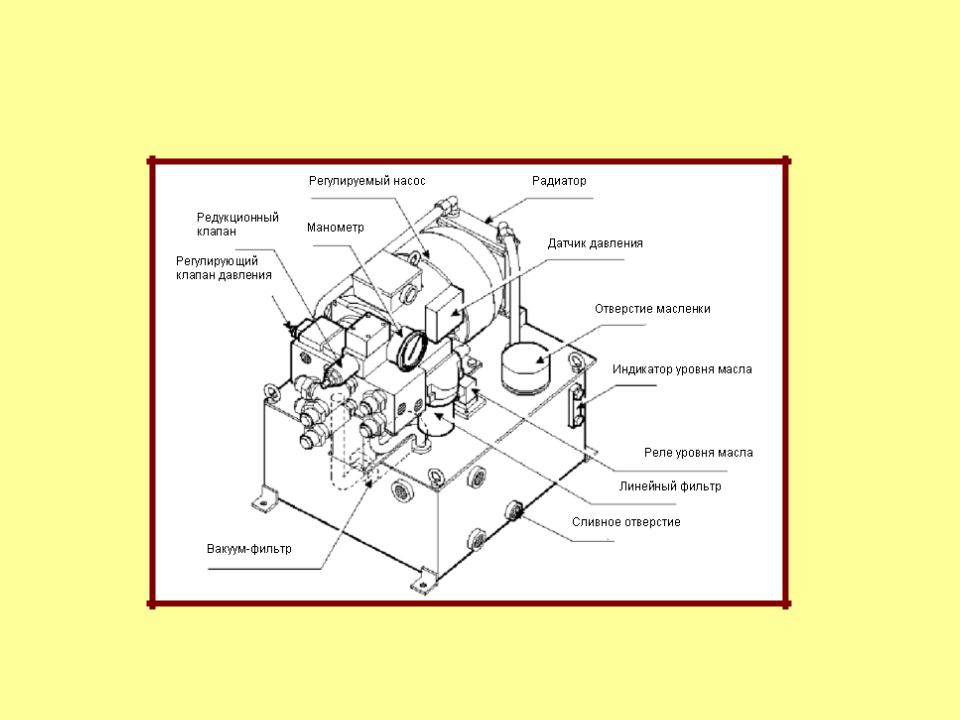

Гидравлический блок питания
Манометр должен показывать следующие установки давления:
Давление на источнике - 6,5 МПа (943 фунтов/кв. дюйм) Регулируемое давление - 4,5 МПа (653 фунтов/кв. дюйм)
Основные системы станка с ЧПУ

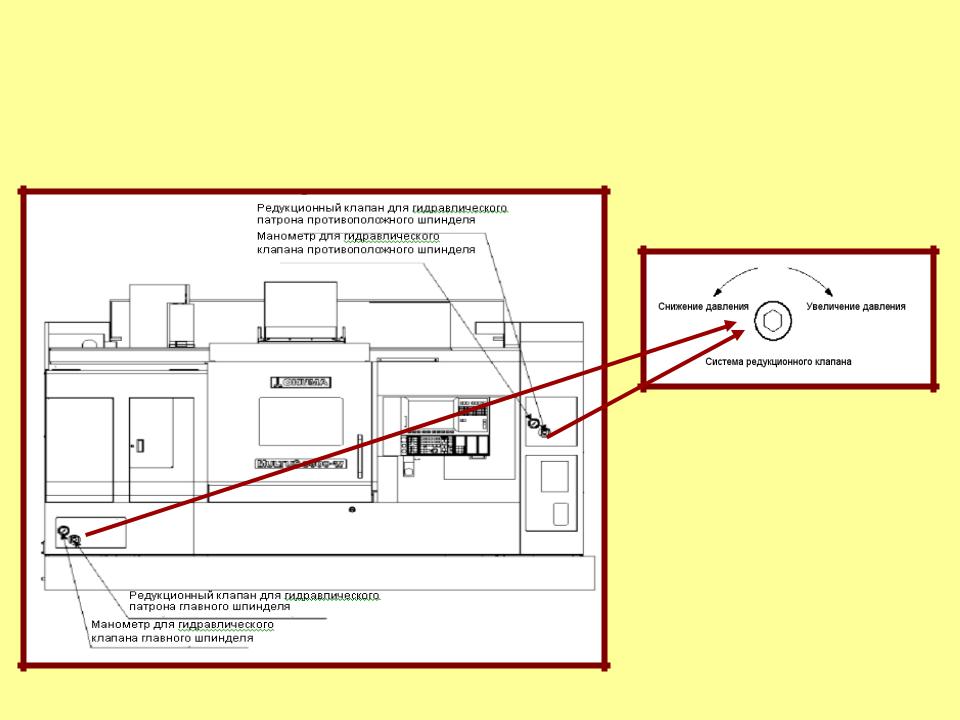

Регулировка давления в гидросистеме
Основные системы станка с ЧПУ

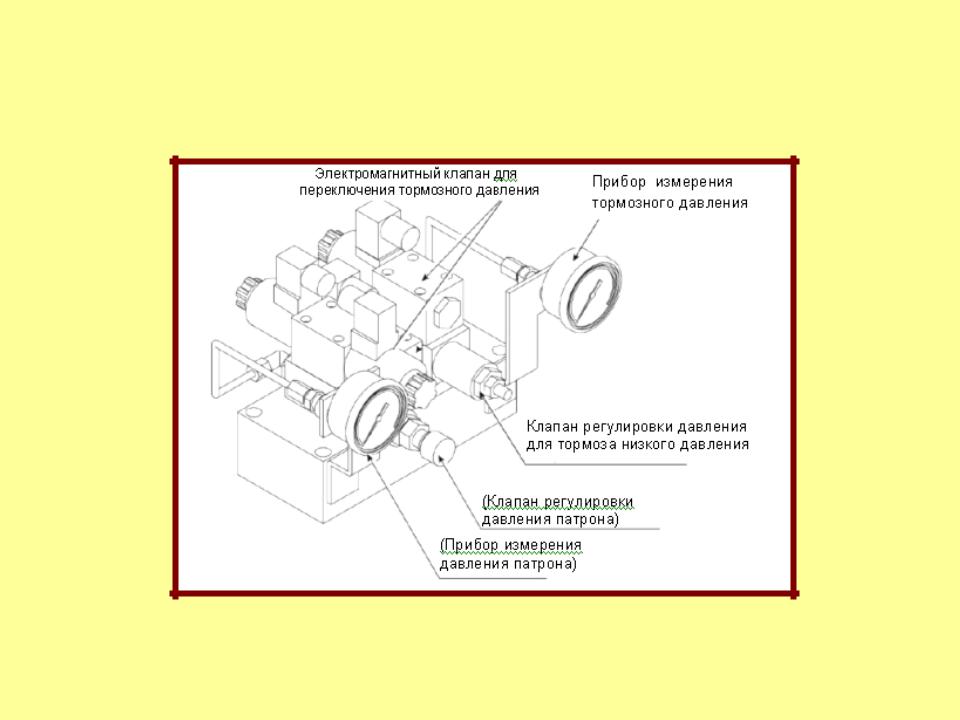

Тормозная система оси С
Давление в тормозной системе, работающей под низким давлением, должно составлять 0,5 МПА (72,6 фунта на квадратный дюйм)
