Выбор систем смазки и конструирование смазочных устройств

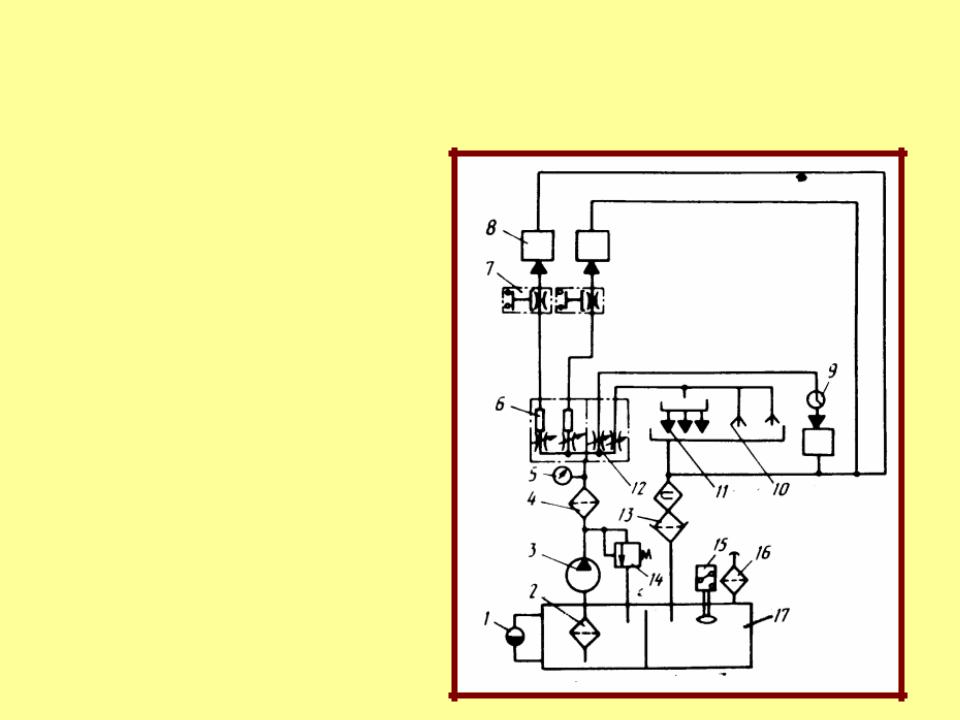

• Импульсная система смазки

Выбор систем смазки и конструирование смазочных устройств

•Смазка масляным туманом. Достоинства этой смазки заключаются в том что в подшипники подается малое количество смазки, осуществляется интенсивное охлаждение подшипника сжатым воздухом, избыточное давление воздуха в подшипнике препятствует проникновению в подшипники внешнего загрязнения, подшипники постоянно и равномерно обеспечиваются смазкой. Масляный туман образуется с помощью специальных приборов — туманообразователей.

•Смазка впрыскиванием. Для смазки подшипников, работающих в особо напряженных условиях (очень высокие числа оборотов, высокие температуры), применяется смазка впрыскиванием.

Выбор систем смазки и конструирование смазочных устройств

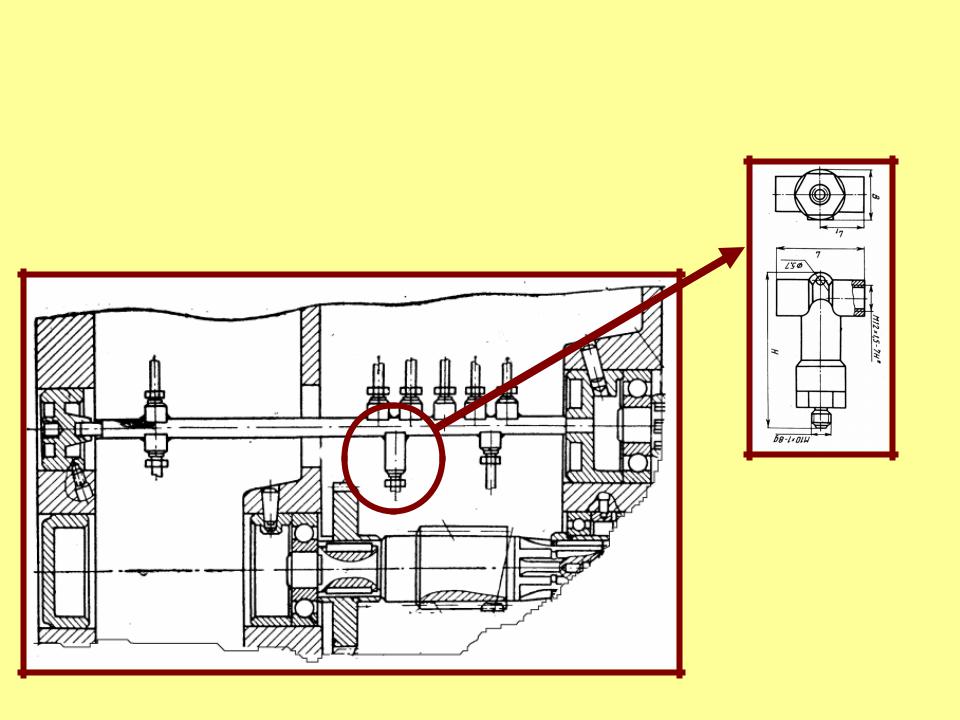

•Вид системы смазки на чертеже

Вычерчивание коробки скоростей

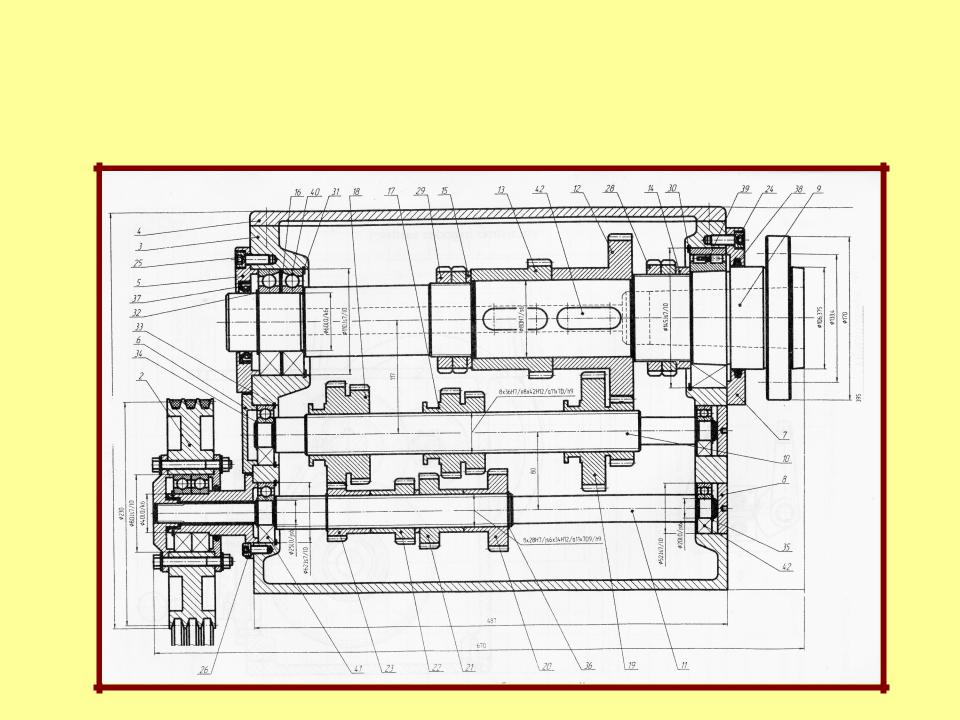

Чертеж развертки

Вычерчивание коробки скоростей

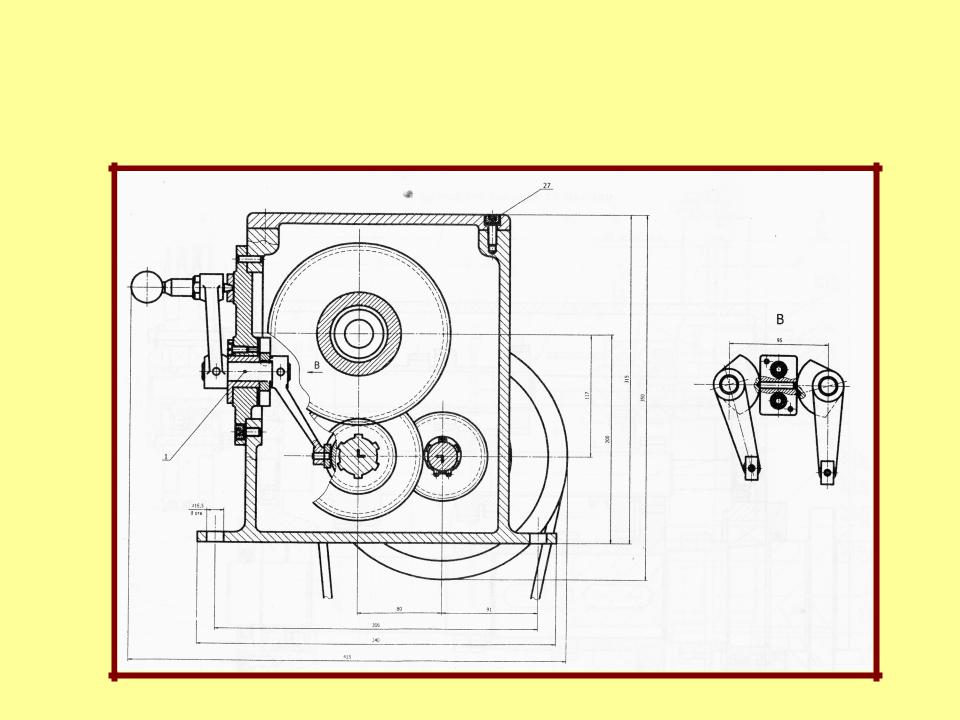

Чертеж свертки

Вычерчивание коробки скоростей

•На обоих чертежах коробки скоростей чертеже должны быть указаны:

•- номера позиций составных частей коробки;

•- габаритные размеры коробки;

•- размеры, предельные отклонения и другие параметры, которые должны быть выполнены или проконтролированы по данному сборочному чертежу.

•- технические требования;

•- техническая характеристика (при необходимости).

Вычерчивание коробки скоростей

•Чертеж развертки коробки скоростей должен иметь технические требования. Технические требования к чертежу излагают, группируя однородные и близкие по своему характеру требования по возможности в следующей последовательности:

•Число ступеней коробки Z

•Знаменатель геометрического ряда

•Мощность электродвигателя N

•Вращающий момент на шпинделе T
