Винтовая передача или передача «винт-гайка» - механическая передача, преобразующая вращательное движение в поступательное, или
наоборот.Винтовая передача состоит из винта и гайки.

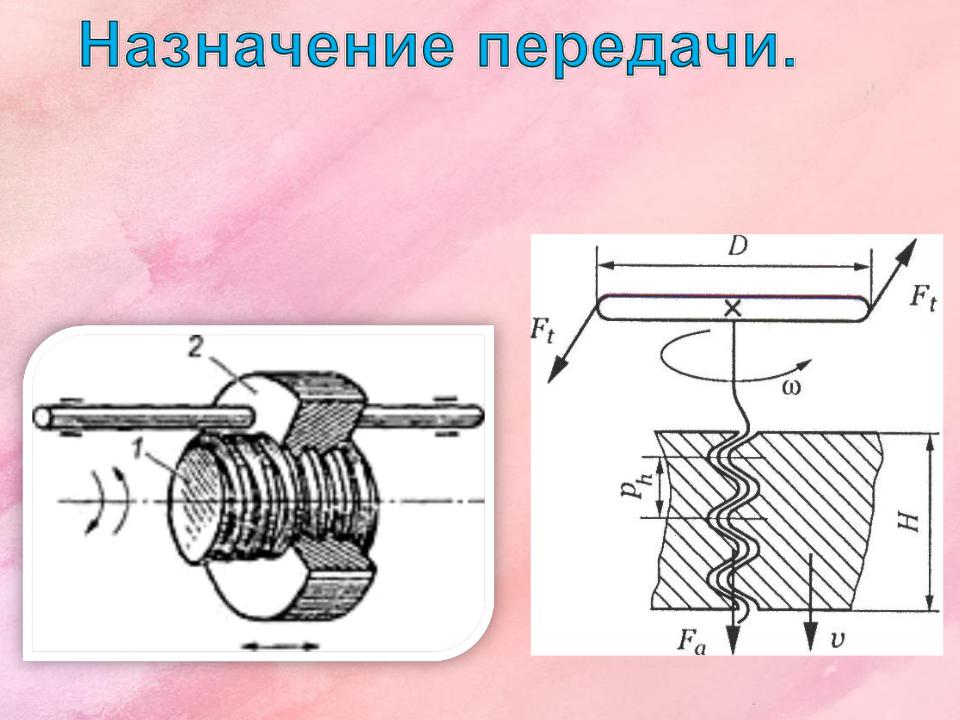

Передача винт-гайка |
Схема действия |
|
передачи винт-гайка |
||
|

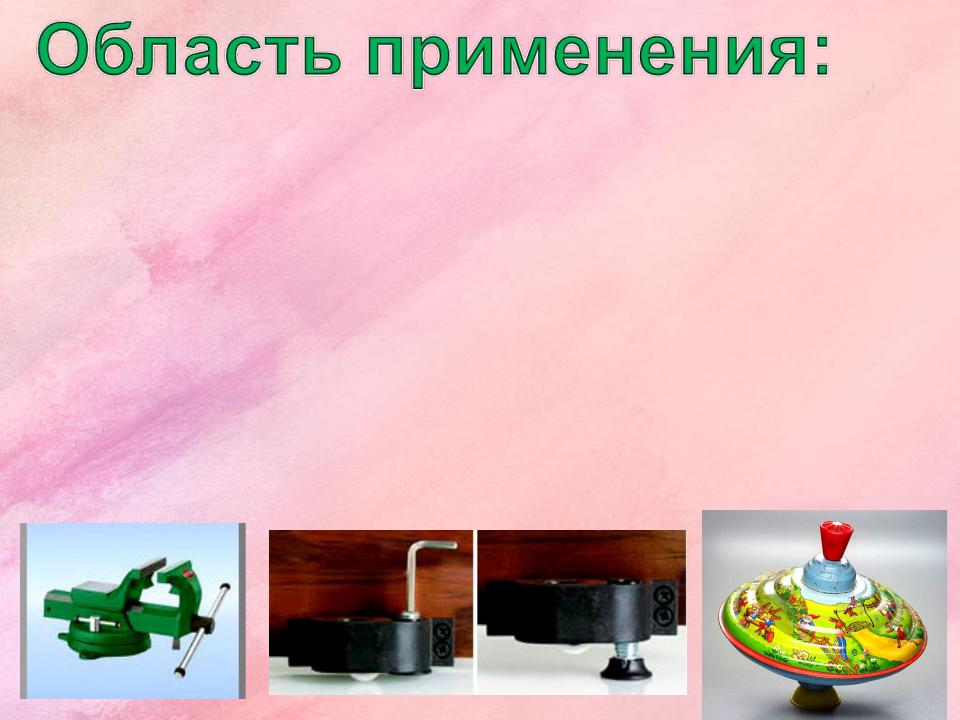

• Приводы исполнительных органов
(металлорежущие станки, кузнечнопрессовое оборудование);
• Регулировочные винты и болты в машинах и механизмах
(регулируемые по высоте опоры мебели и оборудования (выкручивающиеся ножки));
• Инструменты
(слесарные тисы, струбцины, съёмники, штопоры, винтовые домкраты);
• Детские игрушки: для запуска юлы и летающего винта.

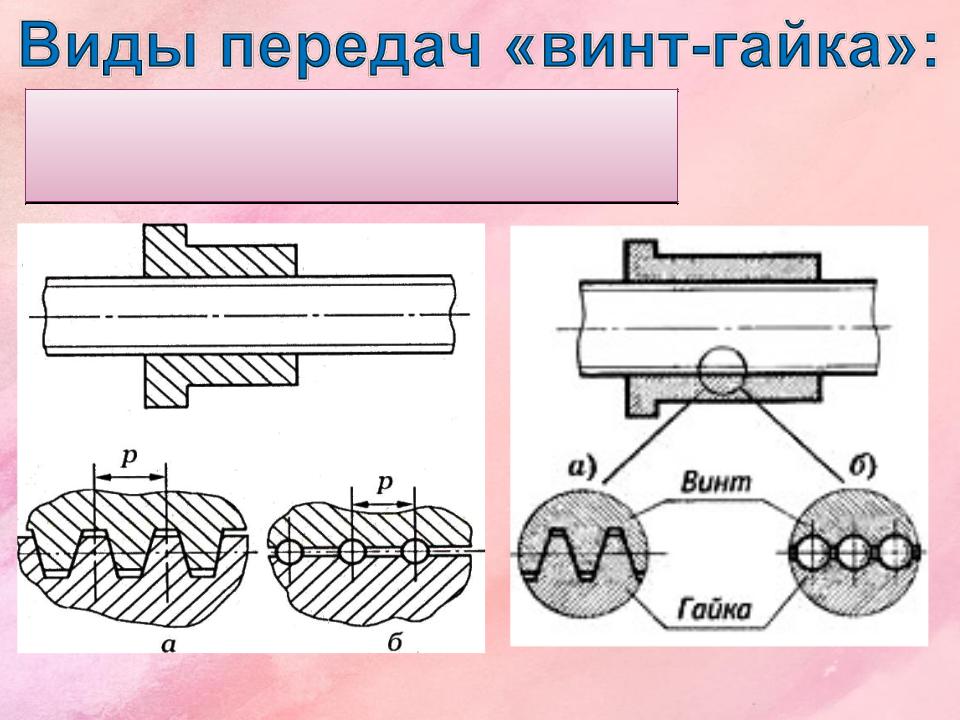

-Передачи трения скольжения; -Передачи трения качения.

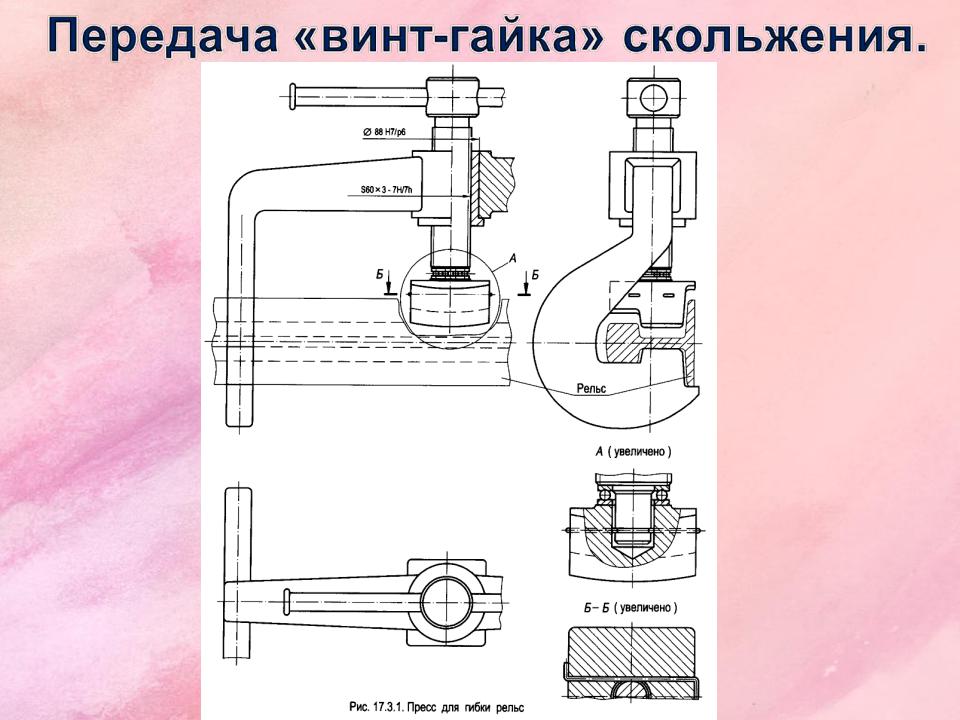

Передача с трением скольжения а), с трением качения
б)

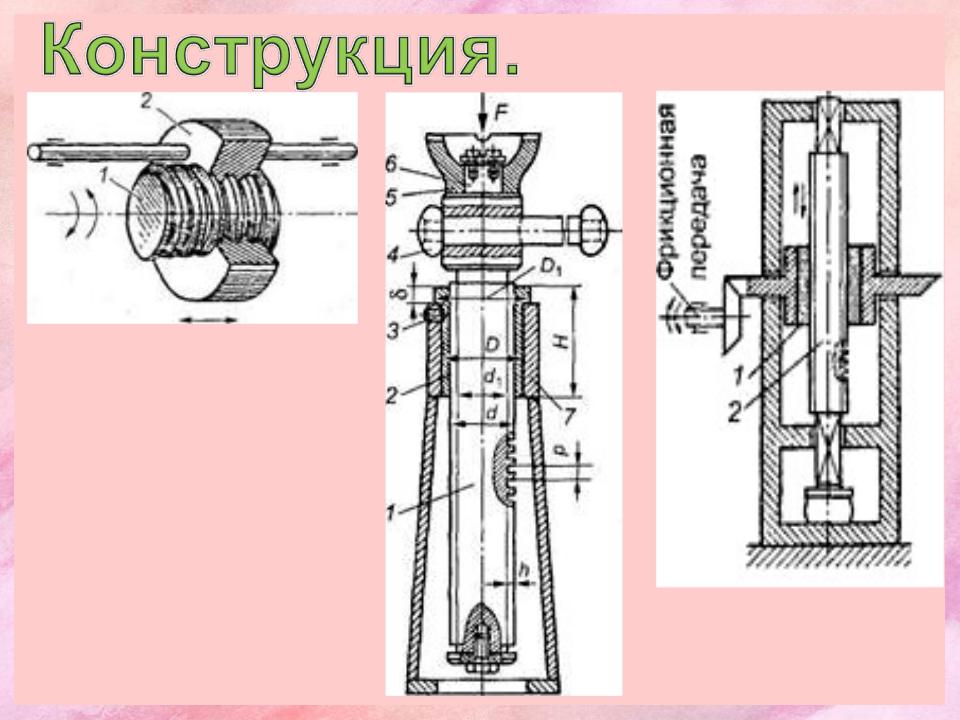

Рис. 1. Передача винт-гайка
Рис. 2. Винтовой домкрат: 1—винт; 2 — гайка;
3 —стопорный винт;
4 — рукоятка;
5 — чашка домкрата; 6— шип, 7 — корпус.
Рис. 3. Передача винт-гайка: 1 — гайка; 2 — винт
-Грузовые, применяемые для создания больших осевых сил.
Имеют трапецеидальную резьбу или упорную.
-Ходовые, применяемые для перемещений в механизмах подачи.
Имеют трапецеидальную резьбу.
-Установочные, применяемые для точных перемещений и регулировок.
.

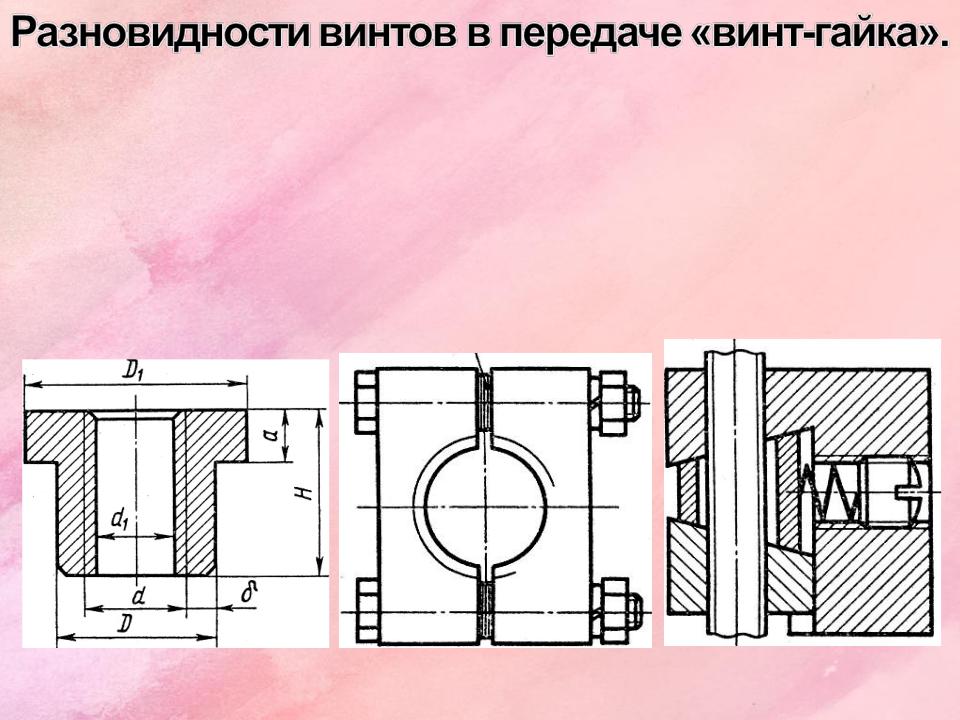

Цельная гайка |
Разъемная гайка |
Сдвоенная гайка |
грузового винта |
ходового винта |
установочного винта |

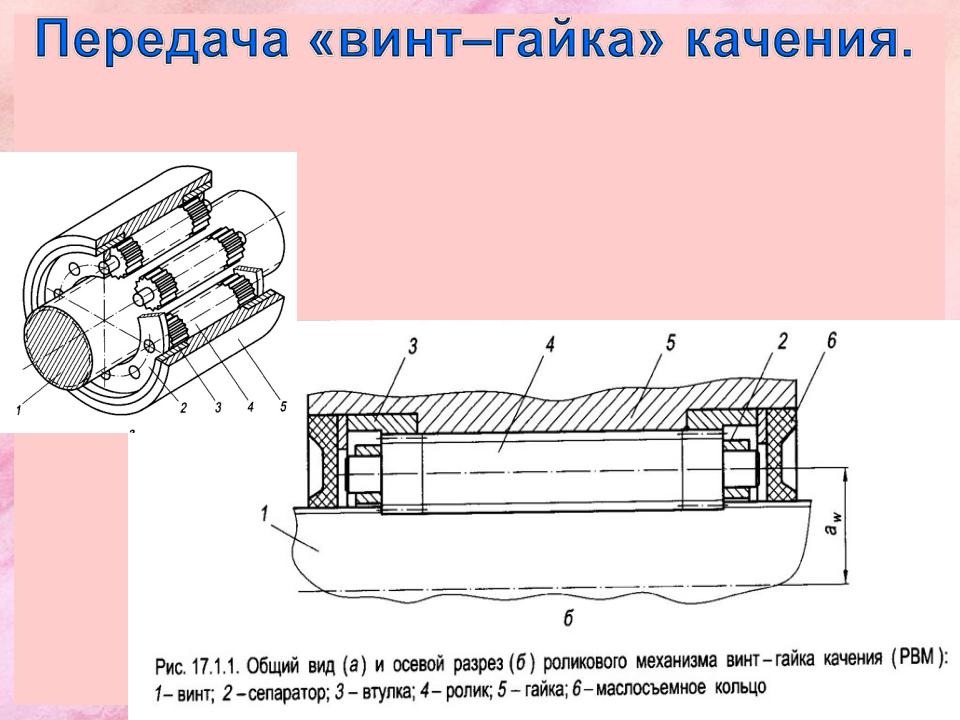

Ролико - винтовые передачи качения.

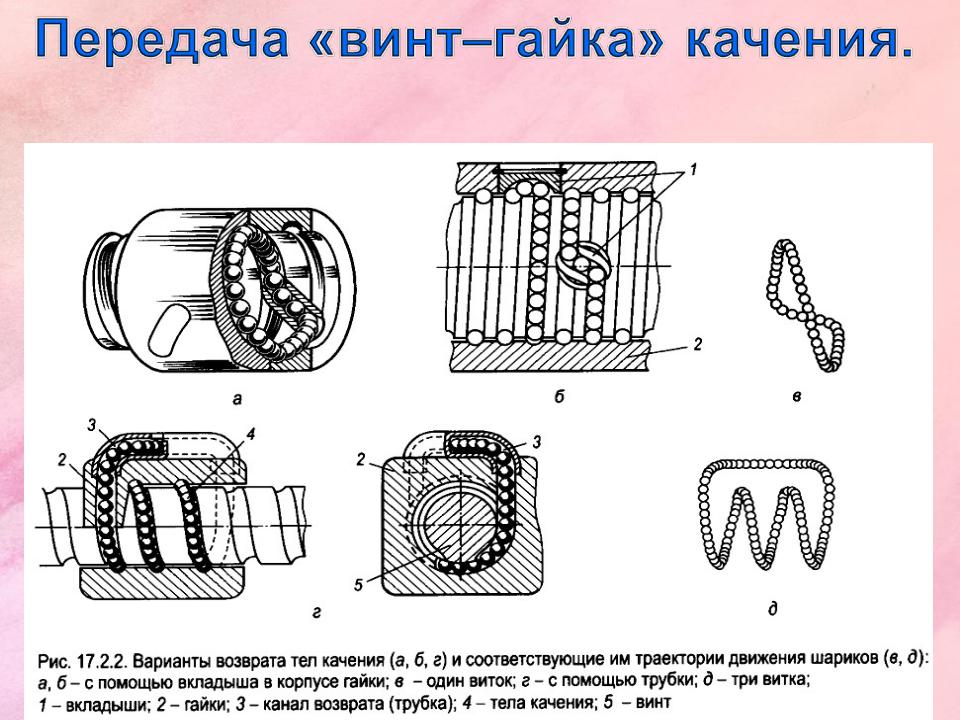

Шарико - винтовые передачи качения
(ШВП).
Основные достоинства:
1.возможность получения большого выигрыша в силе; 2.высокая точность перемещения и возможность
получения медленного движения; 3.плавность и бесшумность работы;
4.большая несущая способность при малых габаритных размерах;
5. простота конструкции.
Недостатки:
1.большие потери на трение и низкий КПД; 2.затруднительность применения при больших частотах
вращения.

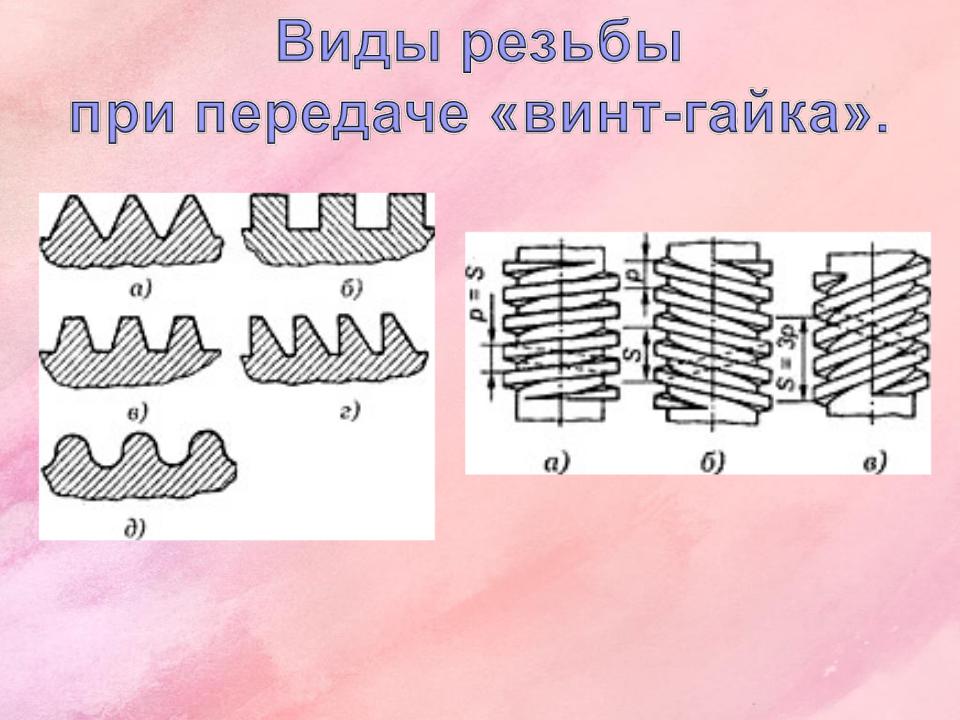

Профили резьб:
а— треугольная;
б— прямоугольная;
г— упорная;
д— с круговым
профилем.
Виды резьб:
а— однозаходная;
б— двухзаходная;
в— трехзаходная.
