.docxЛАБОРАТОРНАЯ РАБОТА № 1
РАЗМЕРНАЯ ХАРАКТЕРИСТИКА ТЕЛА ЧЕЛОВЕКА
Цель работы: освоение методики определения размерных признаков, используемых при проектировании одежды.
Задание:
1. Изучить методику и инструментарий для антропометрического обследования населения и составить программу измерений.
2. Зарисовать и изучить схему расположения основных антропо-метрических точек.
3. Зарисовать схему измерений по составленной программе.
4. Разметить антропометрические точки на поверхности тела человека и провести измерения тела человека.
5. Анализ работы, формулировка выводов.
Пособия и инструменты: сантиметровая лента, антропометр, дуговой циркуль, контурные листы фигуры человека.
Рекомендуемая литература:
1. Размерная типология населения стран-членов СЭВ [Текст] / Ю.С. Куршакова, П.Н. Зенкевич, Т.Н. Дунаевская. – М.: Легкая индустрия, 1974. – 440 с.
2. Дунаевская, Т.Н. Размерная типология населения с основами анатомии и морфологии [Текст] / Т.Н. Дунаевская, Е.Б. Коблякова, Г.С. Ивлева. – 2-е изд., перераб. – М.: Легкая индустрия, 1980. – 216 с.
3. Конструирование одежды с элементами САПР [Текст]: учеб для вузов / Е.Б. Коблякова, Г.С. Ивлева, В.Е. Романов [и др.]; под ред. Е.Б. Кобляковой. – 4-е изд., перераб. и доп. – М.: Легпромбытиздат, 1988. – 408 с.
4. Лабораторный практикум по конструированию одежды с элементами САПР [Текст]: учеб. пособие для вузов / Е.Б. Коблякова, А.И. Мартынова, Г.С. Ивлева [и др.]; под ред. Е.Б. Кобляковой. – 2-е изд., перераб. и доп. – М.: Легпромбытиздат, 1992. – 320 с.
5. ГОСТ 17522-72. Типовые фигуры женщин. Размерные признаки для проектирования одежды [Текст]. – Введ. 1972-01-01. – М.: Изд-во стандартов, 1974. – 87 с.
6. ГОСТ 17521-72. Типовые фигуры мужчин. Размерные признаки для проектирования одежды [Текст]. – Введ. 1973-01-01. – М.: Изд-во стандартов, 1988. – 40 с.
Краткие теоретические сведения
Всякое антропометрическое исследование проводится по определенной программе измерений. Ни одна из программ не является универсальной. В каждую из них следует включить лишь те признаки, которые необходимы для решения поставленной задачи.
Размеры тела имеют заметное различие в зависимости от положения измеряемого. Поэтому все измерения проводятся в строго определенной позе: измеряемый состоит прямо, без напряжения, сохраняя привычную осанку; голова фиксируется в определенной плоскости (глазнично-ушной горизонтали). Практически это достигается тем, что нижний край глазницы и надкозелковая вырезка (середина верхнего края наружного слухового прохода) устанавливаются на одном уровне. Руки измеряемого опущены вдоль тела, пальцы вытянуты, ноги выпрямлены в коленях, пятки вместе, носки раздвинуты.
При антропометрических обследованиях населения для построения размерной типологии измерения производят по обнаженному телу (мужчины и дети измеряются в трусах, девушки и женщины – в трусах и обязательно в бюстгальтере), обувь необходимо снимать.
Каждого человека обследуют два одинаково подготовленных специалиста, один из которых измеряет, а другой записывает результаты измерения с точностью до миллиметра. Записывающий, кроме того, следит за положением инструмента и позой измеряемого. Техника измерения каждого признака строго унифицирована, так как ее нарушения могут приводить к несопоставимости результатов.
Методические указания
1. Методику и инструментарий антропометрического обследования студенты изучают самостоятельно по рекомендуемой литературе [1-3]. На основании чего составляется программа измерений для целей конструирования одежды в массовом производстве, предусмотренная государственными и отраслевыми стандартами. В государственных стандартах каждому размерному признаку присвоен порядковый номер, в отраслевых стандартах, кроме того, предусмотрено условное обозначение размерных признаков прописными буквами с подстрочными индексами (табл. А.2 Приложения). Полный перечень измерений может включать до 70 размерных признаков, основную часть которых получают непосредственным измерением фигуры, ряд признаков рассчитывают как разность измеряемых признаков.
1.1 Лабораторную работу выполняет группа из трех человек, каждый из которых попеременно выступает в роли измеряемого и в роли измерителя, проводящего обмер фигуры.
1.2 Измерители должны фиксировать положение каждой измеряемой точки и соблюдать строгое единообразие приемов измерений. При обмере измеряемый должен сохранять определенную позу и постановку головы, положение верхних и нижних конечностей, соблюдать правильный режим дыхания и т.п.
2. Для получения достаточно точных данных проводят измерения, ориентируясь на антропометрические точки, большинство которых соответствуют ясно выраженным и легко фиксируемым образованиям скелета: шероховатостям, буграм, отростков костей.
2.1 При измерении женской и мужской фигур для целей конструирования используют антропометрические точки, схема расположения которых представлена на рисунке А.1 Приложения, а их характеристика помещена в таблице А.1 в Приложении А. На основании чего студент представляет характеристику основных антропометрических точек в форме таблицы 1.1.
Таблица 1 – Характеристика антропометрических точек
|
Условное обозначение |
Название |
Расположение |
|
А |
Верхушечная |
Наивысшая точка темени |
|
Б |
Шейная |
Вершина остистого отростка седьмого шейного позвонка |
|
И т.д. |
…… |
………… |
3. Зарисовку схем измерений в соответствии с выбранной программой рекомендуется выполнять на контурном листе фигуры человека.
3.1 Полный перечень размерных признаков выбранной программы оформляется в форме таблицы 1.2 (графы 1, 2, 3). При её заполнении рекомендуется пользоваться таблицей А.2 Приложения А.
Таблица 2 – Размерная характеристика женской (мужской) фигуры
|
Номер размерного признака по ОСТ 17-326-81 (ОСТ 17325-81) |
Условное обозначение |
Наименование размерного признака |
Величина размерного признака, см |
Отклонение от типовой фигуры, ± см |
|
|
конкретной фигуры |
типовой фигуры |
||||
|
1 |
Р |
Рост |
165,5 |
164 |
-1,5 |
|
3 |
Вкт |
Высота ключичной точки |
|
|
|
|
4 |
Втош |
Высота точки основания шеи |
|
|
|
|
И т.д. |
… |
….. |
|
|
|
|
13 |
Ош |
Обхват шеи |
|
|
|
|
И т.д. |
… |
….. |
|
|
|
3.2. Для большей наглядности размерные признаки различных видов рекомендуется изображать следующим образом: линейные (проекционные высоты, поперечные и переднезадние диаметры) – прямыми линиями; дуговые (обхваты, поперечные и продельные, расстояния и длины), измеряемые сантиметровой лентой – двойными линиями.
3.3. При выполнении этого пункта рекомендуется пользоваться схемами измерений, представленными на рисунке А.2 и в таблице А.2 Приложения А.
3.4. Линейные измерения рекомендуется показывать на одной из проекций фигуры, продольные и поперечные дуговые – на одной, двух, а обхваты шеи и туловища – на всех трех проекциях.
4. Разметку антропометрических точек на поверхности тела человека и проведение измерений проводят по составленной выше программе (табл. 1.2) и схеме расположения основных антропометрических точек, представленной на рисунке А.1 Приложения А.
4.1. Перед началом измерений на теле измеряемого отмечают пять основных антропометрических точек. Положение шейной точки определяют прощупыванием при слегка опущенной голове, остальных (основания шеи, плечевой, заднего угла подмышечной впадины, точки высоты линии талии) – визуально. Точки размечают карандашом или ручкой. Горизонтальное положение линии талии фиксируют эластичной тесьмой, перенося параллельно с помощью антропометра уровень высоты линии талии, отмеченной сбоку, на переднюю и заднюю поверхности туловища.
4.2. После разметки исходных точек, измеряемого просят принять необходимое положение. Измерения выполняют четко, быстро, внимательно, стремясь к максимальной точности и, соблюдая изложенные выше правила. Карандашом (на случай исправления погрешностей) записывают в отчет измеряемого результаты измерений. При измерении всех высот голова измеряемого человека должна находиться в положении глазнично-ушной горизонтали.
4.3. Измерения начинают сверху, следя за тем, чтобы сантиметровая лента прилегала к телу, но не деформировала мягкие ткани. Парные измерения всегда выполняют по правой, наиболее развитой, стороне тела.
4.4. Для удобства проведения измерений всех обхватов туловища ленту замыкают на правой стороне (у женщин), а на конечностях – на их наружной поверхности.
4.5. Каждое измерение рекомендуется производить не менее двух раз, а затем рассчитывать из них среднюю величину размерного признака и записывать ее в графу 4 таблицы 1.2. Если результаты измерений расходятся более чем на 0,5 см, измерение следует повторить третий раз, а затем отбросить резко отличающийся результат и рассчитать среднее из двух значений, близких по величине. Графы 1-3 таблицы 1.2 студенты заполняют заранее, используя рекомендуемую литературу. Графы 5 и 6 таблицы 1.2 заполняют после выполнения лабораторной работы № 3 «Размерные стандарты тела человека».
Выводы
В выводах по работе необходимо отразить особенности конкретной фигуры .
Контрольные вопросы
1. В чем разница в обозначении размерных признаков по ГОСТ и ОСТ?
2. Дать определение антропометрических точек. Привести примеры расположения антропометрических точек на верхней (нижней) части туловища, верхних (нижних) конечностях.
3. С какой целью изучаются антропометрические точки?
4. Укажите условное обозначение и методику измерений размерных признаков «Обхват шеи», «Высота груди», в соответствии с ОСТ и ЕМКО (СЭВ).
5. Дать определение и привести примеры дуговых (продольных и поперечных) размерных признаков.
ПРИЛОЖЕНИЕ А

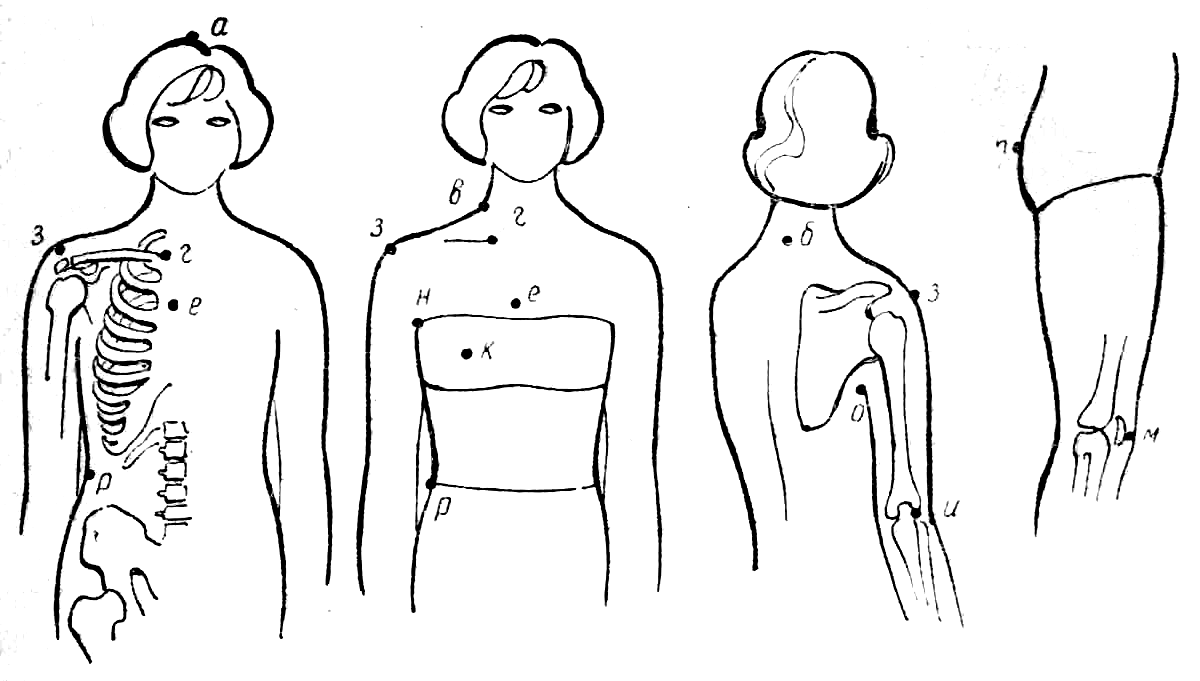

Рисунок А.1. – Основные антропометрические точки
Таблица А.1 – Характеристика антропометрических точек
|
Условное обозначение |
Название |
Расположение |
|
1 |
2 |
3 |
|
А |
Верхушечная |
Наивысшая точка темени |
|
Б |
Шейная |
Точка вершины остистого отростка седьмого шейного позвонка |
|
Б’ |
Точка основания шеи сзади |
Точка, отмеченная на позвоночнике по нижнему краю ленты при измерении обхвата шеи |
|
В |
Точка основания шеи сбоку |
Точка на пересечении вертикальной плоскости, разделяющей плечевой скат пополам, с нижним краем ленты при измерении обхвата шеи |
|
Г |
Ключичная |
Самая высокая точка грудинного отростка ключицы |
|
Д |
Верхнегрудинная |
Точка на верхнем крае грудины в центре яремной вырезки |
|
Е |
Средне-грудинная |
Точка посередине линии грудины на уровне сочленения с грудиной верхнего края хрящей четырех ребер |
|
Ж |
Акромиальная |
Точка, наиболее выступающая в сторону бокового края акромиального отростка лопатки |
|
З |
Плечевая |
Точка на пересечении верхненаружного края акромиального отростка лопатки с вертикальной плоскостью, рассекающей область плечевого сустава пополам |
|
И |
Лучевая |
Верхняя точка головки лучевой кости с наружной стороны руки |
|
К |
Сосковая |
Центр соска у мужчин, мальчиков и девочек; у женщин и девочек подростков – наиболее выступающая вперёд точка грудной железы |
|
Л |
Остисто-подвздошная передняя |
Наиболее выступающая вперед точка верхнепередней оси подвздошной кости |
|
М |
Коленная |
Центр коленной чашечки |
|
Н |
Передний угол подмышечной впадины |
Вершина угла, образованного рукой и линией боковой поверхности туловища в области переднего края подмышечной впадины. Точка скрыта кожной складкой, которую для точного определения вершины угла необходимо расправить |
|
О |
Задний угол подмышечной впадины |
Вершина угла, образованного рукой и боковой поверхностью туловища в области заднего угла подмышечной впадины. Точка скрыта кожной складкой, которую для точного определения вершины угла необходимо расправить |
|
П |
Ягодичная |
Наиболее выступающая назад точка ягодицы |
|
Р |
Точка на уровне талии |
Точка на середине расстояния между гребнем подвздошной кости и нижним краем ребра на вертикальной линии посередине боковой поверхности туловища |
|
С |
Наивысшая гребешковая |
Наивысшая точка гребня подвздошной кости |
|
Т |
Пяточная |
Наиболее выступающая точка пятки, независимо от её уровня |
|
У |
Конечная точка стопы |
Наиболее выступающая вперёд точка первого или второго пальца стопы |
|
Ф |
Выступающая точка живота |
Наиболее выступающая вперёд точка живота |
|
Ф’ |
Передняя точка талии |
Точка, лежащая на линии талии посередине переда |
|
Ф” |
Задняя точка талии |
Точка, лежащая на линии талии на позвоночнике |
|
Х |
Лопаточная |
Наиболее выступающая назад точка лопатки |
|
Ц |
Точка основания шеи спереди |
Точка, отмеченная над верхнегрудинной точкой по нижнему краю ленты при измерении обхвата шеи |
|
Ш |
Шиловидная медиальная |
Нижняя точка на шиловидном отростке лучевой кости со стороны первого пальца руки |
|
Ш’ |
Шиловидная ульнарная |
Нижняя точка на шиловидном отростке ульнарной кости руки |
|
Ш” |
Конечная точка третьего пальца |
Конец третьего пальца |
|
Щ |
Верхнеберцовая внутренняя |
Высшая точка верхнего края мыщелка большой берцовой кости |
|
Щ’ |
Нижняя малоберцовая наружная |
Наивысшая точка внешней лодыжки |

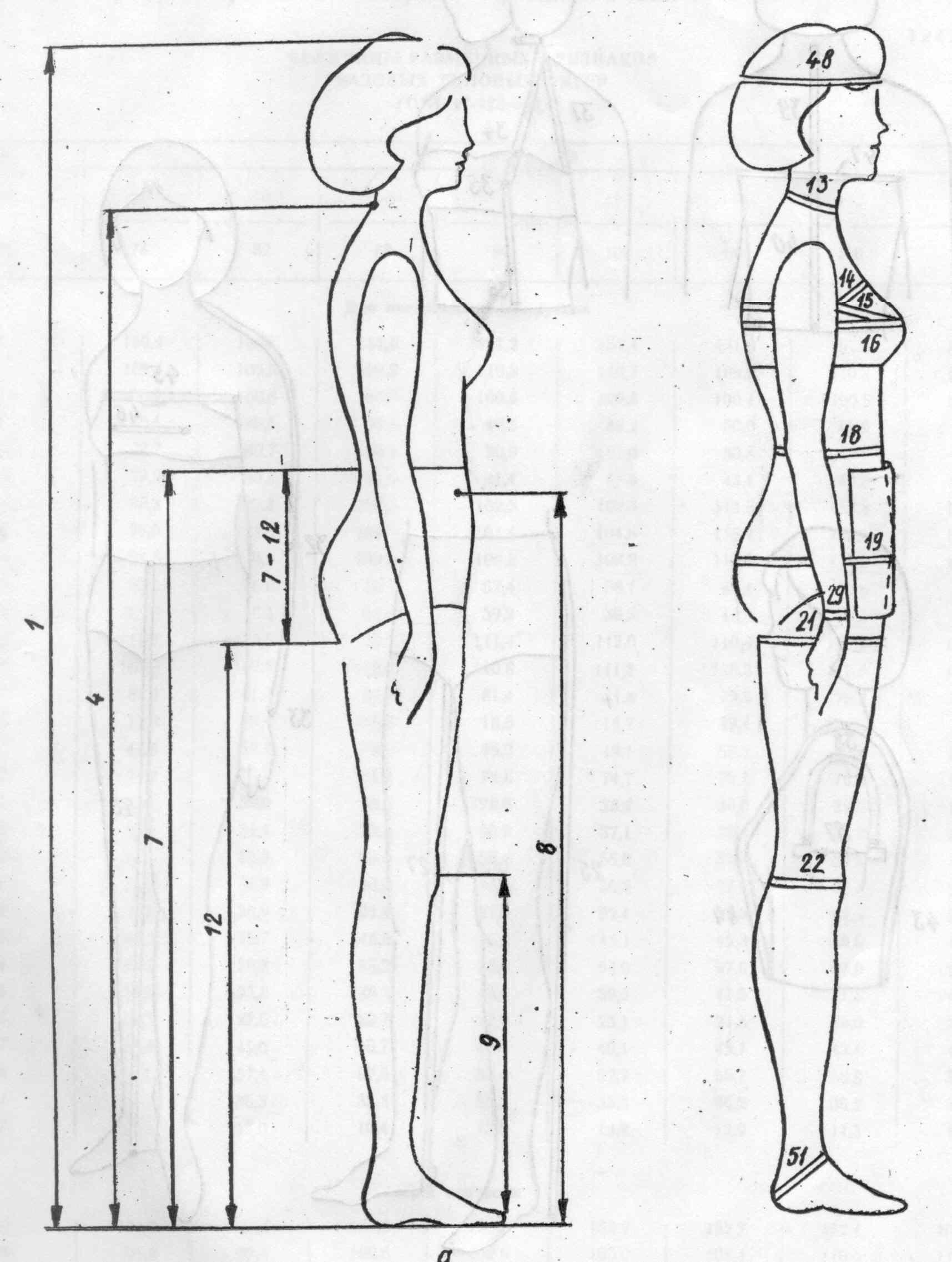

Рисунок А.2. – Схема измерений тела человека
Таблица А.2 – Перечень, условные обозначения и способ определения размерных признаков фигур
|
Обозначение по ГОСТ 17522-72 |
Обозначение по ОСТ 17-326-81 |
Наименование размерного признака |
Способ измерения |
|
1 |
2 |
3 |
4 |
|
1 |
Р |
Высота верхушечной точки – рост |
Измеряют по вертикали расстояние от пола до верхушечной точки |
|
4 |
Втош |
Высота точки основания шеи |
Измеряют по вертикали расстояние от пола до точки основания шеи |
|
5 |
Впт |
Высота плечевой точки |
Измеряют по вертикали расстояние от пола до плечевой точки |
|
7 |
Влт |
Высота линии талии |
Измеряют по вертикали расстояние от пола до линии талии |
|
9 |
Вк |
Высота коленной точки |
Измеряют по вертикали расстояние от пола до коленной точки |
|
13 |
Ош |
Обхват шеи |
Лента, плотно прилегающая к телу, сзади проходит несколько выше шейной точки. Сбоку и спереди лента должна проходить по основанию шеи, касаясь нижним краем ключичных точек, и замыкается над яремной вырезкой грудной кости. Величину размерного признака читают по нижнему краю ленты. |
|
14 |
ОгI |
Обхват груди первый |
Ленту накладывают на лопатки. По спине лента должна проходить горизонтально, касаясь верхним краем задних углов подмышечных впадин, затем по подмышечным впадинам. Спереди лента должна проходить над основанием грудных желез и замыкаться на правой стороне груди. По верхнему краю ленты делают метки: спереди – над выступающей точкой грудной железы, сзади – на позвоночнике и на лопатках |
|
15 |
ОгII |
Обхват груди второй |
Ленту накладывают на лопатки. По спине лента должна проходить горизонтально, касаясь верхним краем задних углов подмышечных впадин, затем по подмышечным впадинам в плоскости косого сечения. Спереди лента должна проходить через выступающие точки грудных желез и замыкаться на правой стороне груди |
|
16 |
ОгIII |
Обхват груди третий |
Лента должна проходить горизонтально вокруг туловища через выступающие точки грудных желез и замыкаться на правой стороне туловища |
|
17 |
ОгIV |
Обхват груди четвертый |
Лента должна проходить горизонтально вокруг туловища непосредственно под основанием грудных желез и замыкаться на правой стороне туловища |
|
18 |
От |
Обхват талии |
Лента должна проходить горизонтально вокруг туловища на уровне линии талии |
|
19 |
Об |
Обхват бедер с учетом выступа живота |
Ленту накладывают на ягодичные точки. Лента должна проходить горизонтально вокруг туловища, спереди по гибкой пластине, приложенной вертикально к животу для учета выступа живота, и замыкаться на правой стороне туловища |
|
25 |
Дсб |
Расстояние от линии талии до пола сбоку |
Измеряют от точки высоты линии талии по боковой поверхности бедра, через наиболее выступающую область бедра и далее вертикально до пола |
|
26 |
Дсп |
Расстояние от линии талии до пола спереди |
Измеряют от линии талии через наиболее выступающую точку живота и далее вертикально до пола |
|
27 |
Дн |
Длина ноги по внутренней поверхности |
Измеряют по внутренней поверхности ноги от промежности до пола при слегка раздвинутых ногах |
|
28 |
Оп |
Обхват плеча |
Измеряют перпендикулярно оси плеча. Верхний край ленты должен касаться заднего угла подмышечной впадины. Лента должна замыкаться на наружной поверхности руки |
|
29 |
Озап |
Обхват запястья |
Измеряют перпендикулярно оси предплечья по лучезапястному суставу через головку локтевой кости. Лента должна замыкаться на наружной поверхности руки |
|
31 |
Шп |
Ширина плечевого ската |
Измеряют от точки основания шеи по середине плечевого ската до плечевой точки |
|
32 |
Др лок |
Расстояние от точки основания шеи до лучевой точки |
Измеряют от точки основания шеи по середине плечевого ската через плечевую точку до лучевой точки |
|
33 |
Др зап |
Расстояние от точки основания шеи до линии обхвата запястья |
Измеряют от точки основания шеи по середине плечевого ската через плечевую и лучевую точки до линии обхвата запястья |
|
34 |
Впр п |
Расстояние от шейной точки до линии обхвата груди первого спереди (высота проймы спереди) |
Измеряют от шейной точки через точку основания шеи до отметки на линии обхвата груди первого спереди (см. размерный признак 14) |
|
35 |
Вг |
Высота груди |
Измеряют от шейной точки через точку основания шеи до выступающей точки грудной железы |
|
36 |
Дтп |
Длина талии спереди |
Измеряют от шейной точки через точку основания шеи, выступающую точку грудной железы и далее параллельно среднесагиттальной линии до линии талии |
|
38 |
Дп |
Дуга через высшую точку плечевого сустава |
Измеряют в вертикальной плоскости от уровня заднего угла подмышечной впадины через наивысшую точку плечевого сустава до уровня заднего угла под передним углом |
|
40 |
Дтс |
Длина спины до талии с учетом выступа лопаток |
Измеряют от линии талии до шейной точки вдоль позвоночника через тонкую пластину шириной до 2 см, наложенную на выступающие точки лопаток |
|
41 |
Впк |
Высота плеча косая |
Измеряют по кратчайшему расстоянию от пересечения линии талии с позвоночником до плечевой точки |
|
43 |
ДтсI |
Расстояние от линии талии сзади до точки основания шеи |
Лента должна проходить сзади от линии талии до точки основания шеи параллельно позвоночнику |
|
44 |
Двчт |
Дуга верхней части туловища через точку основания шеи |
Лента должна проходить параллельно позвоночнику от линии талии к точке основания шеи, касаясь этой точки. Спереди лента должна проходить через выступающую точку грудной железы, далее вниз до линии талии |
|
45 |
Шг |
Ширина груди |
Измеряют над основанием грудных желез между вертикалями, проведенными вверх от передних углов подмышечных впадин. Лента должна лежать горизонтально непосредственно над линией обхвата груди первого |
|
46 |
Цг |
Расстояние между сосковыми точками |
Измеряют между выступающими точками грудных желез. Лента должна лежать гори-зонтально |
|
47 |
Шс |
Ширина спины |
Измеряют по лопаткам между задними углами подмышечных впадин непосредственно над линией обхватов груди первого и второго. Лента должна лежать горизонтально |
|
49 |
Дс |
Расстояние от линии талии до плоскости сидения |
Измеряют по боку, от линии талии до горизонтальной плоскости сидения. Измеряе-мый должен сидеть на стуле с плоским твердым сидением |
|
51 |
Остопы |
Обхват подъема стопы |
Измеряют через заднюю наиболее выступающую вниз точку пятки и высшую точку подъема стопы. Лента должна замыкаться спереди |
|
57 |
dпзр |
Передне-задний диаметр руки |
Измеряют горизонтально на уровне заднего угла подмышечной впадины |
|
59 |
- |
Масса тела |
Определяют на портативных медицинских весах |
|
61 |
Дтп1 |
Расстояние от точки основания шеи до линии талии спереди |
Измеряют расстояние от точки основания шеи через выступающую точку грудной железы, далее параллельно среднесагиттальной линии до линии талии T43 - Т44 |
|
62 |
Дрлок |
Длина руки до локтя |
Измеряют расстояние от плечевой точки до лучевой точки Т32 - Т31 |
|
68 |
Дрзап |
Длина руки до линии обхвата запястья |
Измеряют расстояние от плечевой точки до линии обхвата запястья Т33 - Т31 |
|
71 |
Дтк |
Расстояние от линии талии до колена |
Определяют Т9 - Т26 |
|
72 |
Вп |
Высота плеча |
Определяют Т5 - 10 |
|
74 |
Пк |
Положение корпуса |
Измеряют по горизонтали расстояние от шейной точки до вертикальной плоскости. Плоскость должна касаться наиболее выступающих назад точек области лопаток |
|
75 |
Дпз |
Дуга плечевого пояса сзади |
Измеряют горизонтально по спине между плечевыми точками |
|
76 |
Дшош |
Расстояние от шейной точки до точки основания шеи сбоку по линии измерения обхвата шеи |
Определяют Т61 - Т36 |
|
78 |
ГтI |
Глубина талии первая |
Измеряют по горизонтали расстояние от вертикальной плоскости, касательной к выступающим точкам лопаток до линейки, приложенной горизонтально к продольным мышцам спины на уровне линии талии |
|
79 |
ГтII |
Глубина талии вторая |
Измеряют по горизонтали расстояние от вертикальной плоскости, касательной к ягодичным точкам, до линейки, приложенной горизонтально к продольным мышцам спины на уровне линии талии |
