Федеральное государственное автономное образовательное учреждение

высшего профессионального образования

Российский государственный профессионально-педагогический университет

Институт электроэнергетики и информатики

Кафедра микропроцессорной управляющей вычислительной техники

ОТЧЕТ

ПО КВАЛИФИКАЦИОННОЙ ПРАКТИКЕ

в региональном Центре приборов безопасности

локомотивного депо Сверловск-Сортировочный

Студент группы ВТ – 102 С.П. Иванов

Руководитель от университета:

старший преподаватель Т.П. Телепова

Екатеринбург 2011

СОДЕРЖАНИЕ

1 ХАРАКТЕРИСТИКА МЕСТА ПРАКТИКИ

1.1 Структура и основные решаемые задачи

Предприятие ООО «ПОЗИТИВ СОФТ» занимается разработкой, внедрением и сопровождением программных продуктов. Высококвалифицированные специалисты обеспечивают успешное выполнение следующих задач:

• разработка новых и доработка существующих программно-технических систем заказчиков;

• установка, обновление и доработка программных продуктов фирмы 1С (предприятие является официальным партнером).

• сопровождение программно-технических систем, принятие заявок, оперативное устранение сбоев, плановое обслуживание;

• консультирование предприятий по вопросам автоматизации торговли и документооборота.

Общая структурная схема управления предприятия и подчиненных отделов предоставлена на рисунке 1.

Рисунок 1 – Общая структурная схема управления предприятия и подчиненных отделов

1.2 Анализ имеющейся информационной системы

Все компьютеры условно можно разделить на следующие группы:

– административные персональные компьютеры (АПК);

– персональные компьютеры преподавателей (ПКП);

– учебные персональные компьютеры (УПК).

Административные персональные компьютеры в ходе учебного процесса используются преподавателями для документооборота, хранения различной документации.

Персональные компьютеры преподавателей используются для хранения и раздачи учебного материала. УПК предназначены для выполнения различных работ и хранения файлов, необходимых для учебной деятельности

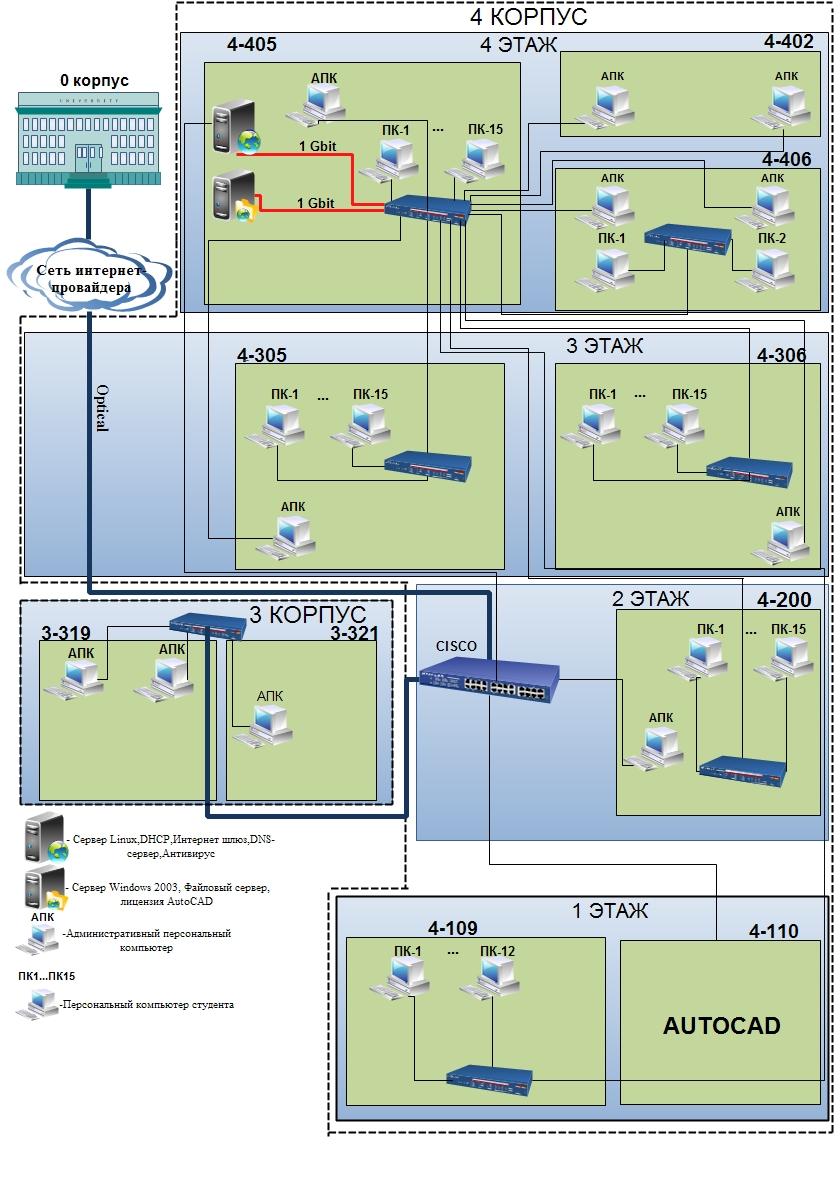

Локальная сеть кафедры имеет топологию иерархической звезды (см. рис.2). Иерархическая Звезда (древовидная топология, снежинка) – топология типа звезды, но используется несколько концентратов, иерархически соединенных между собой связями типа звезда. Самый распространенный способ связей, как в локальных сетях, так и в глобальных. При данной топологии компьютеры каждой из аудиторий, объединены отдельным коммутатором в звезду и через ПК преподавателей соединены с основным маршрутизатором CISCO.

Архитектура сети – комбинированная. Серверы отвечают за совместное использование основных приложений и данных. Клиенты, так же могут предоставлять в общее пользование свои жесткие диски и разрешать доступ к своим данным.

В данной сети компьютеры аудиторий подключены по технологии Fast Ethernet. Она представляет собой расширение стандарта 10 Мбит/с Ethernet с возможностью передачи и приема данных на скорости 100 Мбит/с, оставаясь при этом в рамках протокола Ethernet CSMA/CD.

Влокальной сети кафедры для соединения ПК в сеть используется кабель типа UTP 5E. Кабель UTP 5е (витая пара категории 5е, Lan кабель) – неэкранированная витая пара для прокладки слаботочных линий внутри помещений. Представляет собой несколько пар скрученных изолированных проводов, помещенных в единую ПВХ оболочку. Кабель UTP (Unshielded Twisted Pair) подразделяется на категории в зависимости от пропускного частотного диапазона: категория 3 (телефонная связь) и категория 5e (Ethernet, 100МГц, скорость до 1000Мбит/с). Также учитываются и следующие параметры неэкранированной витой пары: количество пар, материал и диаметр жилы.

Рисунок 2- Сеть кафедры
