Гравитационный бетоносмеситель цикличного действия

В гравитационном смесителе загружаемые исходные компоненты смешиваются в барабане при его вращении лопастями, которые поднима­ют смесь на некоторую высоту, откуда она падает вниз, подхватывается другими лопас­тями и т. д. После перемешивания в течение 60...90 с готовую смесь выгружают из ба­рабана путем его опрокидывания без остановки вращения или путем реверсивного вра­щения барабана. Продолжительность полного рабочего цикла, включающего загрузку исходных компонентов, их перемешивание и выгрузку готовой смеси, составляет 90...150 с. Гравитационные смесители отличаются простотой устройства и обслуживания, способностью приготовлять смесь с крупными (до 120 ... 150 мм) заполнителями.

Смесители принудительного действия

Смесители принудительного действия с вращающимися лопастными валами применяют для приготовления бетонных смесей практически любой по­движности и жесткости с крупностью заполнителя не более 70 мм. Смесь перемешивается двумя винтовыми лопастями 1, установленными на валу 2, приводимому от электро­двигателя 7 через ременную передачу 6 и редуктор 3. Раз­гружают готовую смесь че­рез затвор 4, управляемый пневмоцилиндром 5.

Смеситель с вращающимися винтовыми лопастями

В настоящее время широ­кое распространение получили роторные смесители с вертикальными валами, работаю­щие с повышенными скоростями движения рабочих органов. Эти машины особенно ра­ционально применять для приготовления жестких смесей.

Роторный смеситель

В роторный смеситель сухие компоненты подают через загрузочный патрубок 3, а воду - по кольцевой перфорированной трубе 4. Смесь перемешивается ло­пастями 12, установленными на державках 13 кронштейнов 2, в кольцевом пространстве, ограниченном внешней обечайкой 1 смесительной чаши и внутренним стака­ном 10, футерованными сменными износостойкими плитами 11. Несколько таких кронштейнов закреплены на траверсе 9, вращение кото­рой передается от электро­двигателя 6 через редуктор 5. Разгружают готовую смесь через секторный затвор 8, управляемый пневмоцилиндром 7.

Производительность смесителей цикличного действия определяют по формуле:

, ,

где V – вместимость смесителя по загрузке, ;

z – число замесов в час;

–коэффициент выхода смеси, для бетонной смеси = 0,6 ... 0,65;

–коэффициент использования смесителя во времени.

Смесители непрерывного действия

Смесителями непрерывного действия комплектуют бетоносмесительные установки производительностью до 30 .

Двухвальный смеситель непрерывного действия

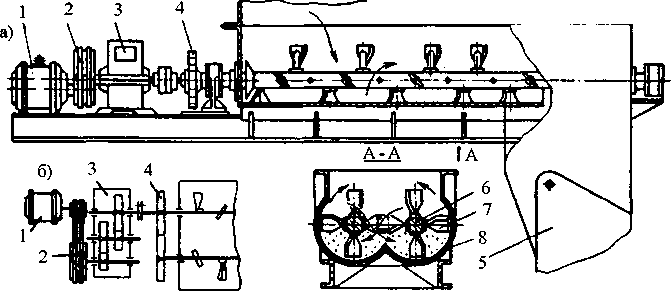

а – конструктивная схема; б – кинематическая схема его привода

В горизонтальном двухвальном смесителе компоненты смеси непрерывным потоком подают в корыто 8, в котором вращаются навстречу друг другу валы 6 с закрепленными на них лопастями 7, установленными под углом 40 ... 45° к оси вала для перемещения смеси в процессе ее перемешивания к разгрузочному затвору 5. Валы приводятся во вращение электродви­гателем 1 через ременную передачу 2, редуктор 3 и зубчатую пару 4.

Техническая производительность смесителей непрерывного действия определяется объемом смеси, перемещаемой в единицу времени в осевом направлении, и зависит от размера лопастей, угла их установки и частоты их вращения.
