Предельные эксплуатационные данные

Постоянное и импульсное обратное напряжение:

2Д213А, 2Д213Б, КД213А, КД213Б 200 В

2Д213В, 2Д213Г, КД213В, КД213Г 100В

Постоянный и средний прямой ток:

от 213 до 358 К 10 А

при 398 К

2Д213А, 2Д213В - 3А

2Д213Б, 2Д213Г 1 А

Импульсный прямой ток при < 10 мс,Q = 1000 100 А

Импульсный обратный ток при температуре корпуса от 213 до 358 К

при 20 мкс 10 А

Частота без снижения режимов в меандре с > 0,2 мкс

при работе на активную нагрузку 100 кГц

Тепловое сопротивление:

переход — корпус 1,5 К/Вт

переход — среда 70 К/Вт

Температура окружающей среды:

2Д213А, 2Д213Б, 2Д213В, 2Д213Г От 213 до 398 К

КД213А,. КД213Б, КД213В, КД213Г От 213 до 358 К

Температура перехода: _:

2Д213А, 2Д213В 413 К

2Д213Б, 2Д213Г 403 К

Примечание. Изгиб выводов допускается только в направ­лении, перпендикулярном плоскости диода, на расстоянии не менее 3 мм от корпуса.

Зависимость прямого тока от напряжения.

Зависимость обратного тока от на­пряжения

Д311, д311а, д311б

Диоды германиевые мезадиффузионные.

Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами привидятся на корпусе.

Масса диода не более 0,6 г.

Электрические параметры

Постоянное прямое напряжение при I_пр = 10 мА, не более

Д311, Д311А при 298 и 343 К 0,4В

Д311Б при 298 К 0,5 В

Д311, Д311А при 213 К 0,7В

Импульсное прямое напряжение при I_пр.и = 50 мА, не более:

Д311 1,25 В

Д311 1,0 В

Д311. 1,5 В

Постоянный обратный ток при U_06р = 30 В, не более:

Д311, Д311А при 213 и 298 К и Д311Б при 298 К 100 мкА

Д311, Д311А при 343 К 1000 мкА

Общая емкость диода при U = 5 В, не более:

Д311 1,5 пФ

Д311А 3,0 пФ

Д311Б 2,0 пФ

Время восстановления обратного сопротивления при I_пр.и = 50 мА,

U_обр.и = 10 В, I_отсч = 1 мА, не более. 0,05 мкс

Зависимость прямого тока от напряжения

Предельные эксплуатационные данные

Постоянное или импульсное обратное напряжение Д311, Д311А при температуре от 213 до 343 К и Д311Б при температуре от 233 до 333 К 30 В

Постоянный или средний прямой ток при температуре от 233 до 308 К: ,

Д311 40 мА

Д311А 80 мА

Д311Б при температуре от 233 до 333К и Д311, Д311А при 343 К 20 мА

Импульсный прямой ток при < 10 мкс (без превышения среднего прямого тока) при температуре от 213 до 308 К:

Д311 500 мА

Д311А . 600 мА

Д311Б при температуре от 233 до 293 К и Д311 при 343 К 250 мА

Д311А при 343 К . 300 мА

Д311 при 333 К 200 мА

Температура окружающей среды:

Д311, Д311А От 213 до 343 К

Д311Б От 233 до 333 К

Температура перехода для Д311 и Д311А 348 К

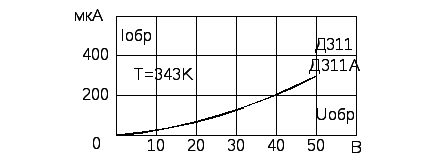

Зависимость обратного тока от напряжения.

Зависимость обратного тока от напряжения.

Зависимость обратного тока от напряжения

ЛИТЕРАТУРА

1 Электронные приборы: Учебник для вузов/В.Н.Дулин, Н.А.Аваев, В.П.Демин и др. - М.: Энергоатомиздат, 1989. - С.12-82, с.97-113.

2 Жеребцов И.П. Основы электроники. - Л.: Энергоатомиздат, 1989. - С.19-50.

3 Овечкин Ю.А. Полупроводниковые приборы. - М.: Высшая школа, 1986. - С.8-48.

4 Полупроводниковые приборы: диоды, тиристоры, оптоэлектронные приборы. П/р Н. Н. Горюнова. Справочник. М.: Энергоатомиздат 1982.
