ArchiForma

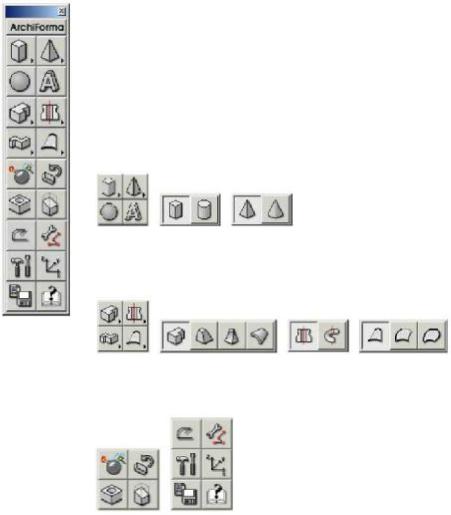

Панель инструментов ArchiForma

Панель собирает в себе все инструменты ArchiForma, упорядоченные по типу и назначению.

Первая группа содержит кнопки, для создания простых трехмерных примитивов - призмы, цилиндры, конусы, пирамиды, сферы и трехмерные тексты.

Стрелка, в правой нижней части кнопки, напоминает Вам, что доступны и другие типы инструмента. Нажав и не отпуская кнопку мыши, Вы можете отобразить остальные инструменты.

Вторая группа содержит трехмерные инструменты, которые нуждаются в двумерных контурах (заливках), для создания необходимой формы. Это относится к вытеснениям, формам протяжки и поверхностям.

Следующая группа для трехмерного редактирования уже вставленных элементов ArchiForma - взрыв, вращение, обрезка.

И наконец, Смешанная группа, которая включает

инструменты для редактирования или сохранения элемента и общего редактирования.

6

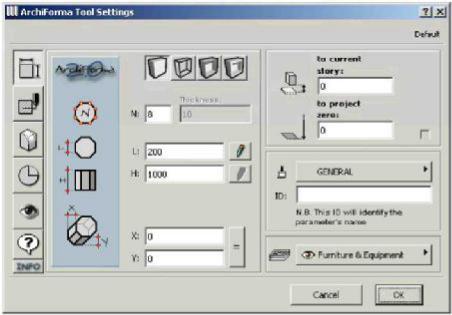

Первая кнопка слева, кнопка параметров, определяющая настройку элементов на основе формы, измерения и искажения.

На отображенном вверху разделе центрального поля, можно выбрать тип элемента, который Вы хотите создать, он может быть твердотелый, каркасный, пустотелый или с толщиной.

Эта опция едина для всех окон элементов ArchiForma, но некоторые из них могут быть заблокированы, в определенных случаях, описанных впоследствии в этом руководстве.

Для первых трех представлений не нужны никакие другие параметры, однако, если Вы выбираете режим толщины, активизируется поле для ввода ее значения.

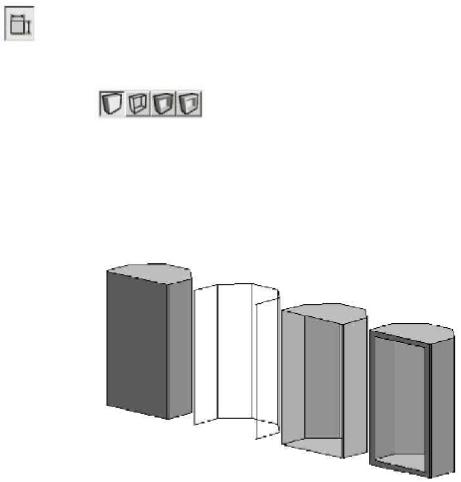

Вот - пример для каждого типа:

Центральный раздел изменяется соответственно элементу, который Вы хотите создать, так что параметры настройки для каждого элемента ArchiForma будут объяснены ниже.

8

Руководство Пользователя

С другой стороны, последние два поля редактирования одинаковы для всех элементов. Они позволяют перемещать созданный Вами элемент по Оси X и Y. Очевидно, что Вы можете сделать это действие по отдельной оси. Если Вы включаете кнопку рядом с двумя полями, значение перемещения по обоим осям будет равно. Контрольное значение - всегда по Оси X.

Правый раздел окна остается всегда неизменным. Это касается диалогов ArchiCAD, здесь Вы можете ввести уровень элемента относительно текущего этажа или нулевой отметки.

Когда Вы работаете в 3D окне, эти значения заблокированы, хотя Вы можете включить значение уровня, активизируя переключатель в правой нижней части поля.

Идентификатор (ID), играет первичную роль, потому что он представляет GDL переменную материала (обычно используемого разработчиком модели).

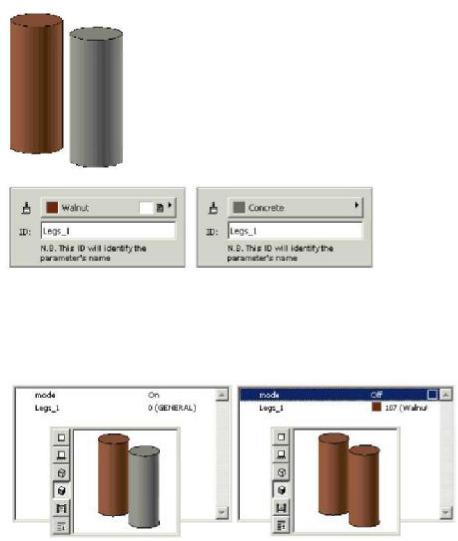

Поясним на следующем примере

Создайте две призмы, с двумя различными материалами, но сохраните с одним и тем же идентификатором.

9

Сохраните их как отдельные объекты, однако в окне редактирования будет отображена единственная переменная материала, и Вы не сможете изменить материал только одной призмы.

Если Вы назначите этим двум призмам различные идентификаторы, Вы сможете выбрать между двумя различными материалами.

Последняя настройкой этого окна, является всплывающим меню, в котором Вы можете выбрать слой для созданного элемента.

10

ArchiForma

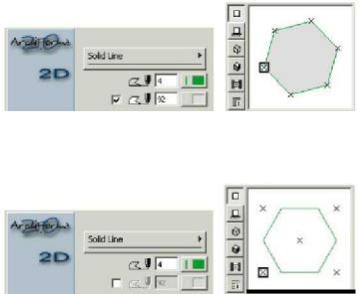

•при отключенном переключателе штриховки, Хотспоты

сохраненного объекта будут помещены только в углы полного периметра и в центре.

Остальные разделы настройки, относящиеся к представлению в окне сечения и 3D виде, подобны настройкам, обычно используемым в окнах ArchiCAD.

В этом разделе, Вы можете установить штриховку элемента (если разрезано), перо контура, перо штриховки и перо заливки фона. Для 3D опции, Вы можете установить перо, для отображения элемента ArchiForma.

Правый раздел остается неизменным.

12

Руководство Пользователя

Поле скругления (rounding box)

Кнопкой скругления (rounding), Вы можете обратиться к разделу скругления или фаски основания и/или верха созданного элемента.

Первыми двумя переключателями, Вы можете решить, где работать (на основании, на вершине или на обоих), в то же время переключателями ниже, Вы можете выбрать, как действовать на элемент (скруглением или снятием фасок).

Когда переключатели включены, предварительный просмотр изменений элемента помогает Вам с установками объекта.

В нижней части раздела, в двух числовых полях, Вы должны ввести скругление или радиус снятия фасок для верха (Rt) или для основы (Rb). Включив кнопку сбоку, Вы можете сделать эти два значения равными. Если Вы нажимаете эту кнопку, после ввода двух различных значений в их полях, значение будет равно верхнему (Rt).

13

ArchiForma

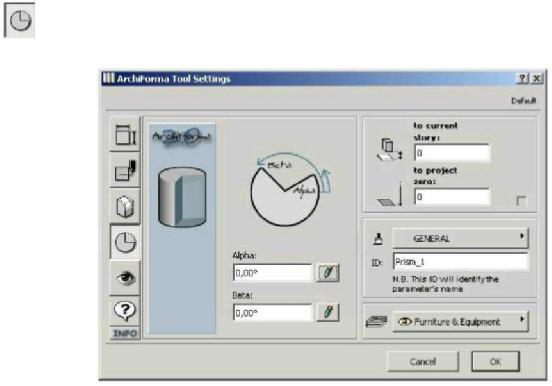

Поле выреза (development box)

Кнопкой выреза (development), Вы можете определить угол возможной вырезки элемента.

Должны быть определены две переменные: Alpha определяет угол начала вырезки, а Beta устанавливают ее конец.

Рядом с двумя числовыми полями, есть две кнопки, со значком карандаша. Нажав на один из них, Вы можете определить эти значения в графическом режиме: неважно, работаете ли Вы в окне плана или в 3D окне. Всякий раз, когда включается эта опция, числовые поля будут заблокированы.

Подтверждение параметров настройки одинаково для окна Плана и 3D окна, (после того, как элемент вставлен), первое нажатие устанавливает значение Alpha, второе - значение Beta.

14

Руководство Пользователя

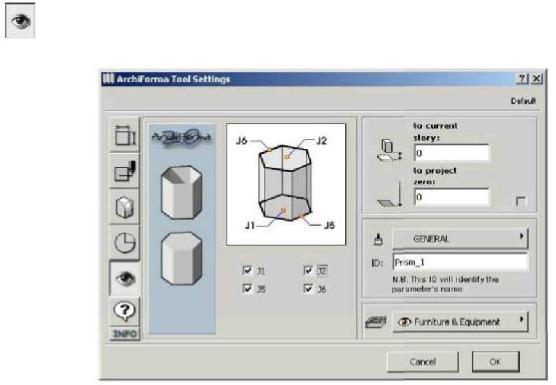

Поле визуализации (visualization box)

В разделе визуализации (visualization), Вы можете определить параметры настройки визуализации элемента.

Вы можете решить показывать или нет грани и/или верхние или нижние поверхности. Эта установка зависит от инструмента, используемого ArchiForma. Для более детальной информации, см. описание для каждого элемента.

Использование отображения без граней может помочь Вам в том случае, если вам необходимо наложить несколько элементов ArchiForma. В этом случае, в 3D визуализации, суммарный объект отобразится как отдельный элемент, без надоедливых линий соединения.

Для более детальной информации относительно этих значений (названных "значения маски"/"mask values"), пожалуйста, обратитесь к GDL руководству, включенного в пакет ArchiCAD.

15

Руководство Пользователя

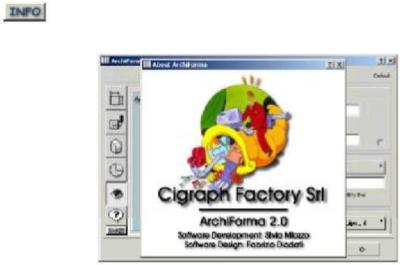

Информационное поле (information box)

Информационное поле (information) открывает окно

Cigraph Factory, разработчика Расширения.
