ArchiForma
Инструмент "Сохранить как Объект ArchiCAD"/ "Save as an ArchiCAD Object"

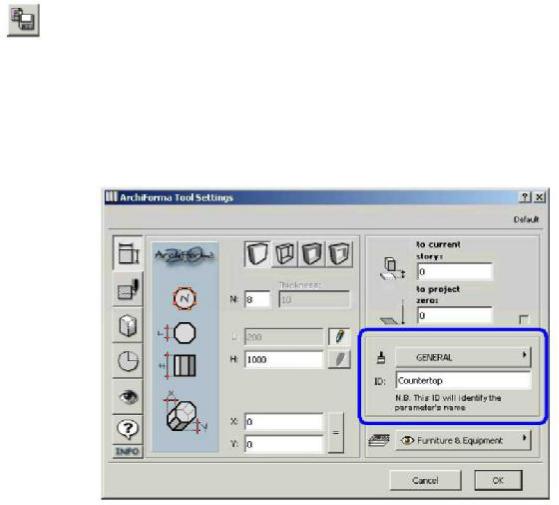

Нажав на значок этого инструмента после выбора одного или большего количества элементов ArchiForma, весь выбор будет сохранен в формате Объекта ArchiCAD как параметрической элемент библиотеки.
Целая система параметрических объектов, сохраненных ArchiForma зависит от кода идентификатора (ID) материала с
перенастраиваемой конфигурацией для каждого элемента
ArchiForma:
Если все настроено правильно при создании элементов или перед использованием инструмента "Сохранить как Объект ArchiCAD ", строка, которую Вы ввели в идентификатор, закодирует поле в пределах объекта и таким образом станет при сохранении,
описанием переменной управляющей материалом любой части библиотечного элемента.
Рассмотрим следующий пример.
126
Руководство Пользователя

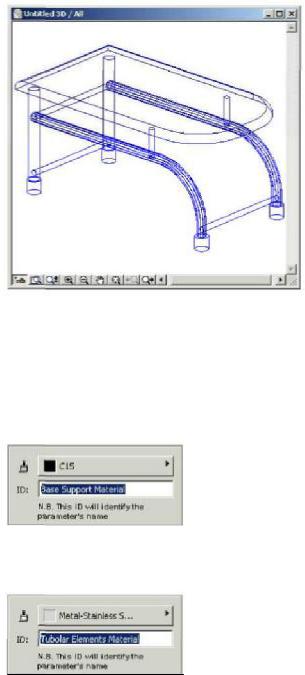

Создайте четыре небольших цилиндра, представляющие ножки поддержки, и откройте поле настройки их параметров, нажав на инструмент Цилиндра.
В ссылке на материал, выберите "C75 material", который станет "стандартным" материалом объектов, в то время как для кода идентификатора (ID), введите "Базовый материал ножек"/ "Support Bases material", который опишет переменную.
Теперь создайте трубчатые элементы конструкции (в этом случае, все - цилиндры ArchiForma) и откройте его поле настройки параметров, нажав на инструмент Цилиндра.
В ссылке на материал, выберите материал "Нержавеющей стали"/ "Stainless steel", который станет ”стандартным” материалом объекта, а для кода идентификатора, введите " Материал Элементов Труб "/"Tubular Elements Material", который опишет переменную.
127
ArchiForma

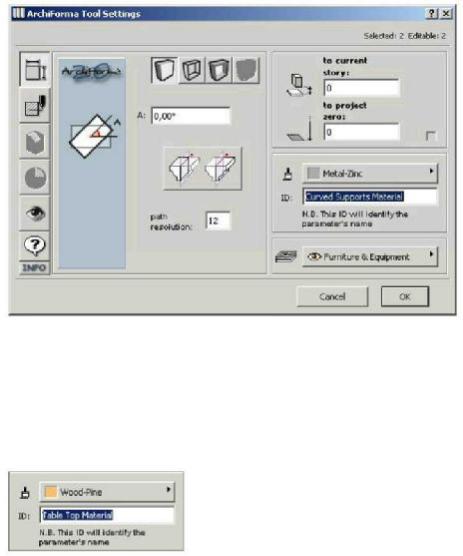

Теперь создайте две изогнутых поддержки (два вытеснения по пути ArchiForma), и откройте их поле настройки параметров, нажав на инструмент Вытеснение по пути (Труба).
В ссылке на материал, выберите "Цинк"/"Zinc", который станет “стандартным” материалом объекта, а для кода идентификатора, введите " Материал Изогнутой Поддержки"/"Curved Support Material", который опишет переменную.
Наконец создайте столешницу (простое вытеснение ArchiForma), и откройте поле настройки параметров, нажав на инструмент простого Вытеснения.
В ссылке на материал, выберите материал "Сосна"/"Pinewood", который станет 'стандартным' материалом объекта, а для кода идентификатора, введите "Материал Столешницы"/"Table Top Material", который опишет переменную.

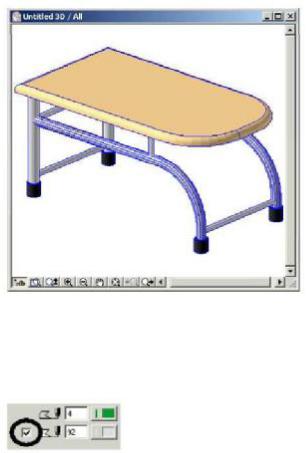

Вот - результат в режиме Оттенения/Shading.
128
Руководство Пользователя
В конечном объекте, Хотспоты, автоматически вставленные в его 2D символ станут управляющими, поскольку они могут стать точками вставки для этого объекта.
Создание Хотспотов получено из настройки символа элемента ArchiForma, которые составляют сборку:
Элементы со штриховкой (она может быть даже пустой) создают 2D Хотспоты.
В этом примере, всем элементы без заливки фона, кроме столешницы.
129
ArchiForma
Как только Вы завершили эту настройку, Вы можете выбрать элементы и нажать на инструмент "Сохранить как Объект
ArchiCAD ".
130
Руководство Пользователя
Как только Вы нажали на сохранение, будет отображено окно: Вы можете решить, сохранить ли ваш элемент как объект, окно или дверь. Если Вы выбираете последние два типа, Вы можете включить опцию "Использовать выбранную заливку, как отверстие в стене"/"Use selected fill as wall hole", которым Вы можете создать отверстия неправильной формой.
Если Вы не включаете описанную опцию, дверь/окно будет создано с отверстием, которое соответствует прямоугольному ограничению элемента ArchiForma.
Если Вы хотите создать двери/окна неправильной формы, нарисуйте штриховку с формой, которую Вы намереваетесь дать ее отверстию, выберите эту штриховку вместе с элементами ArchiForma прежде, чем Вы сохраните результат.
Включая переключатель, ваша неправильная дверь/окно будет поддерживать необходимые Вам технические данные.
В только что описанном примере, выберите первую опцию.
После того, как подтвержден формат файла, ArchiForma спросит у Вас имя элемента, который Вы создаете и где Вы хотите его сохранить.
Теперь ArchiForma нуждается в некотором времени обработки для того, чтобы выполнить некоторые выборы и отмены выбора. Она также несколько раз запустит 3D окно.

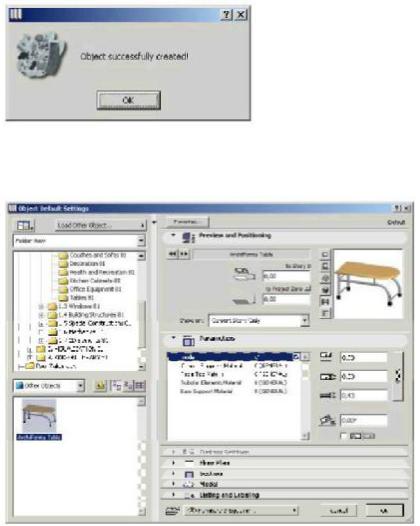

В конце этой процедуры, окно диалога сообщит Вам об успешном создании объекта.
131
ArchiForma
И ваш параметрический объект был, наконец, создан!
Посмотрим результат в поле Настройки Объекта/ Object Settings ArchiCAD.
Элементы, сохраненные таким образом - параметрические библиотечные части.
Вы можете изменять размеры объекта по трем осям (используя поля, расположенные справа, как бы Вы сделали с любой библиотечной частью ArchiCAD), или назначать материалы поверхностей, настраивая их параметры нужным образом.
132
Руководство Пользователя

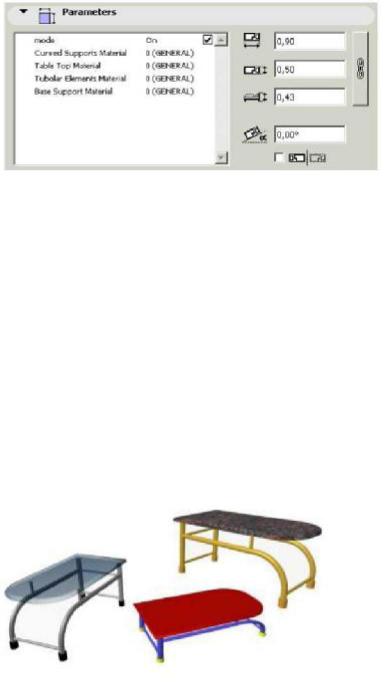

Первый параметр “По умолчанию” ("Default") включает настройку материалов поверхностей:
•Если параметр ”По умолчанию/Стандартный” ("Default/Standard") - включен, объект представлен с "первоначальными" материалами поверхностей (которые были назначены, когда элементы ArchiForma были сохранены в формате Объекта ArchiCAD)
•Если параметр ”По умолчанию/Стандартный” - отключен, тогда
объект представлен с возможностью выбора материалов поверхностей.
Со всеми параметрами, кроме первого, Вы можете назначать материал поверхности отдельных частей Объекта (их описания, как Вы, возможно, заметили, - установлены в коде идентификатора элементов ArchiForma, сохраненных в объекте).
Настройка трех измерений, отключение параметра "По умолчанию" и настройка материалов поверхностей, может выполнить любые "изменения" первоначального элемента:
133
