ArchiForma
Управляемое Вытеснение (Ruled Extrusion)
Второй тип вытеснения создает элемент, форма которого создана объединением двух 2D форм: действующих как основание, и вершина. Чтобы получить точную линейную форму, лучше использовать штриховки с одинаковым количеством сторон. В случае если это не возможно, Вы можете попробовать следующее.
Выберите штриховку с наименьшим количеством сторон и на его периметре создайте так много вершин, насколько есть различия между этими двумя элементами, при этом сохраняя неизменной их форму.
Невозможно просверлить этот тип элемента, просверлив созданные штриховки, (даже если элемент будет содержать их, ArchiForma не будет их рассматривать), но Вы можете использовать инструмент Отверстия, описанный позже в этом руководстве.
Чтобы создать "Управляемый"/"Ruled" элемент, выберите оба профиля и нажмите на значок инструмента. Курсор превратится в карандаш со стрелкой вниз, ожидающий Вас, чтобы нажать на одну из вершин и выбрать, какой из профилей действует как основание и где находится связь с поверхностью, действующей как верхушка.
Вторым нажатием со стрелкой направленной вверх, в ArchiForma вводится вторая вершина, которая принадлежит
верхнему профилю и будет связана с ранее введенной вершиной.
38

Руководство Пользователя

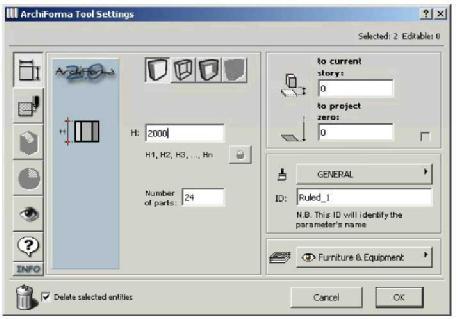

Поле параметров
После второго нажатия, окно настройки выходит на экран.
В первом числовом поле, с символом "H", введите высоту элемента, который Вы должны вытеснить. Под этим полем, есть отключенная кнопка со значком, изображающим блокировку.
Это настройка, которая будет объяснена позже, является активной только, тогда когда Вы редактируете предварительно созданный "управляемый" элемент.
Есть другое значение, для ввода в числовое поле: количество сегментов, на которое ArchiForma должна разбить боковые поверхности модели, выходящей в объединение двух профилей.
Это соединение выполняется, созданием треугольников. Чем выше введенное количество, тем более точные и сложные созданные в результате формы (хотя и более громоздкие).
Вы можете решить, сохранить ли или нет двумерные формы,
которые были основанием выдавливания посредством соответствующего переключателя рядом со значком урны.
39

ArchiForma |
Перейдите к разделу Общие команды инструментов ArchiForma |
|
|
|
для описания настройки деформации элемента и оставшихся |
|
разделов. |
|
Разделы Скругления и Вырезки (Development) не доступны для |
|
этого инструмента. |

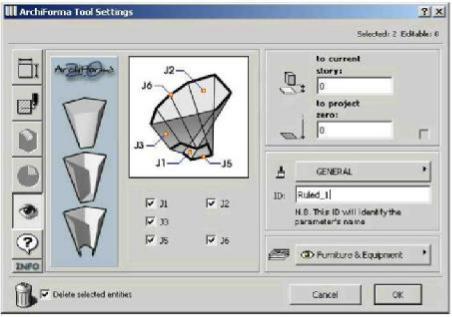

Поле визуализации
В этом разделе Вы можете решить, отображать или нет грани верхушки и основания, стороны и поверхности треугольников, включая/отключая переключатели.
Как было предложено ранее, обратитесь к GDL руководству, включенному в пакет ArchiCAD, для получения более детальной информации о значении этих величин (названных "значения маски"/"mask values").
40
