Рис. 136. Установка деревянной рамы на потолке

1 – монтаж деревянной рамы; 2 – подклинивание каркаса;

3 – крепление рамы

от друга, так чтобы они не располагались непосредственно под балками. Для укрепления рамы установите внутри нее по углам неравнобокие уголки.

По меловым отметкам на потолке и стенах прикрепите боковые стойки рамы к стенам, вбивая в стойки гвозди. Проверяйте горизонтальность установки рамы по уровню. Чтобы выровнять каркас, его следует подклинить, то есть забить тонкие деревянные клинья между верхним основанием и потолком. После того как рама будет установлена горизонтально, ее следует прикрепить с помощью 6мм шурупов с головкой под ключ, завинчиваемых через каждые

331

Рис. 137. Установка шарнирно-складчатой двери

1 – установка направляющей; 2 – установка двери на направляющей; 3 – монтаж двери

332

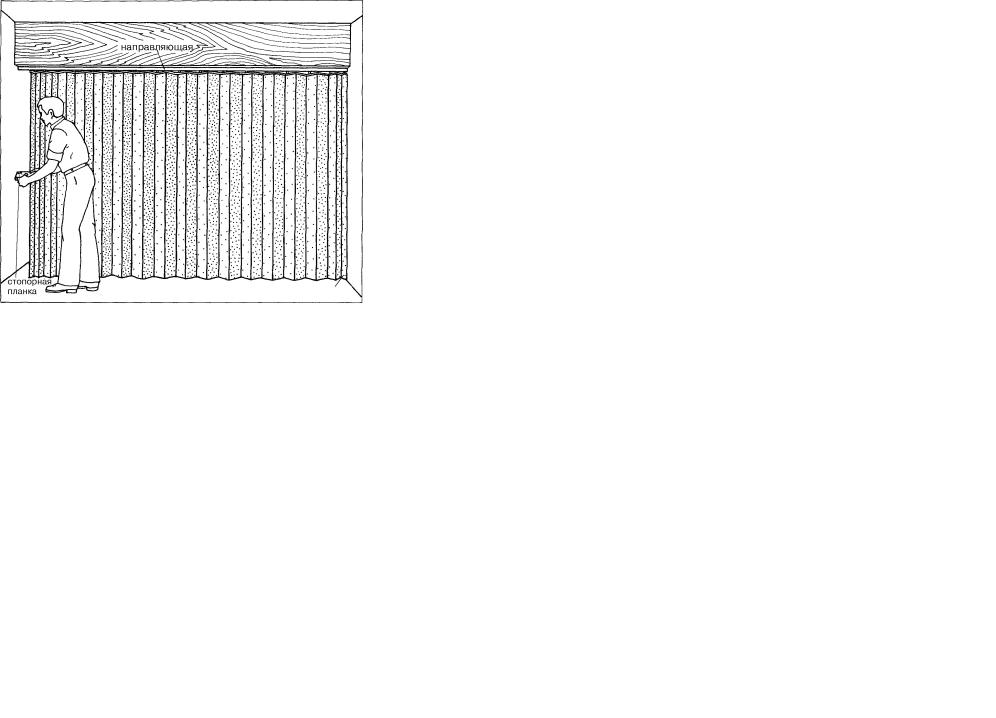

Рис. 138. Установка стопорной планки

600 мм. Теперь можно закрыть раму сухой штукатуркой, листами фанеры или оргалита.

Теперь можно приступать к установке шарнир- но-складчатой двери. Первоначально необходимо установить направляющую. Приложите направляющую к деревянной раме и отметьте места сверления отверстий для винтов крепления. Уберите направляющую и просверлите предварительные отверстия для винтов. Затем установите ролики, при помощи которых перемещается дверь, в направляющую, не раздвигая двери. После этого установите дверь под деревянной рамой так, чтобы дверь находилась по одну сто-

333

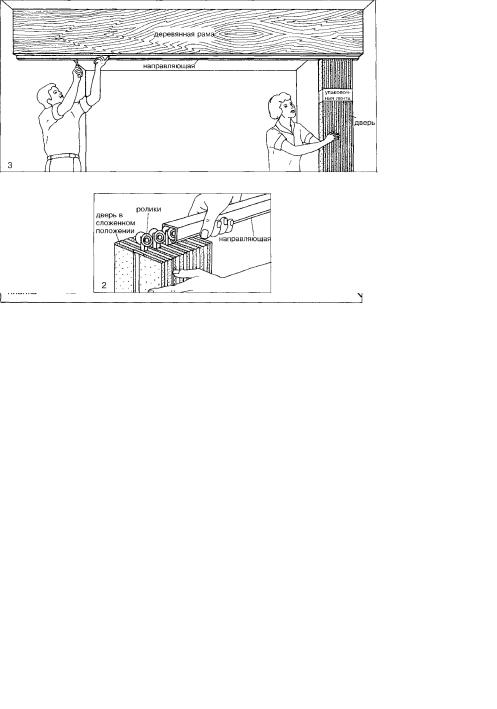

Рис. 139. Монтаж направляющей и верхнего кронштейна

рону от направляющей. Прикрепите противоположную сторону к деревянной раме. Передвиньте дверь на укрепленную сторону направляющей и закрепите. С помощью отвеса, спущенного из середины направляющей, отметьте на стене, к которой будет крепиться дверь, вертикальную линию. Вдоль нее установите монтируемую на стене часть дверной панели с монтажными отверстиями. Раздвиньте дверь до про-

334

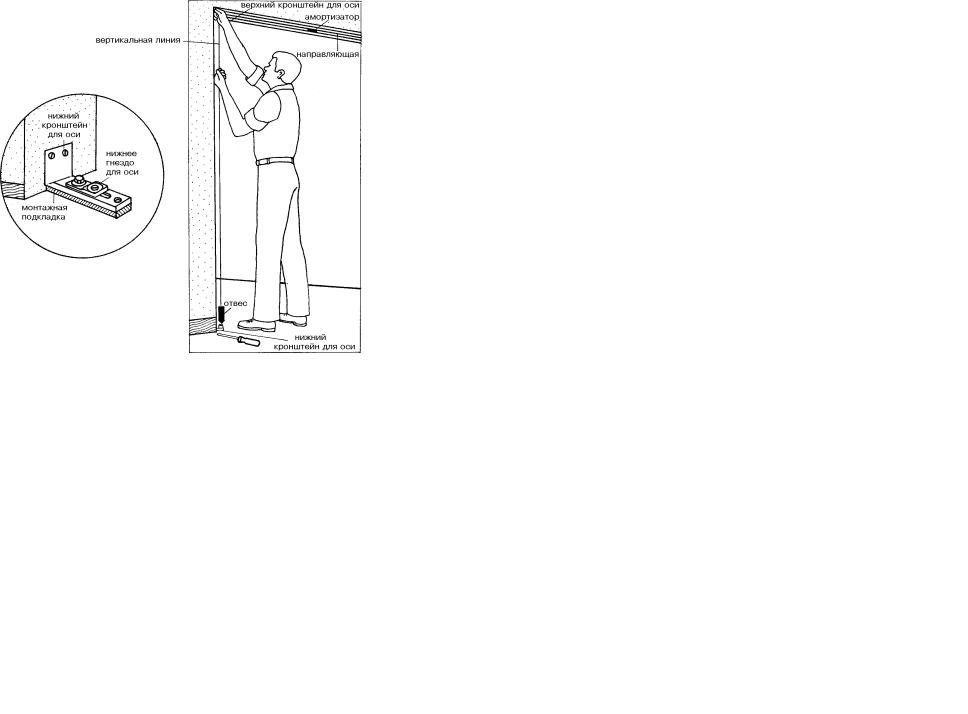

Рис. 140. Установка секционных дверей

1 – монтаж нижнего кронштейна для оси двери

тивоположной стены. Установите стопорную планку так, чтобы она находилась на одной горизонтальной оси с задвижкой замка и на одной вертикальной оси с осью направляющей, а затем прикрепите ее к стене.

Установка секционных дверей несколько отлич- на от приведенной выше. Перед монтажем направляющей секционной двери на деревянной раме установите в направляющей кронштейн, который удер-

335

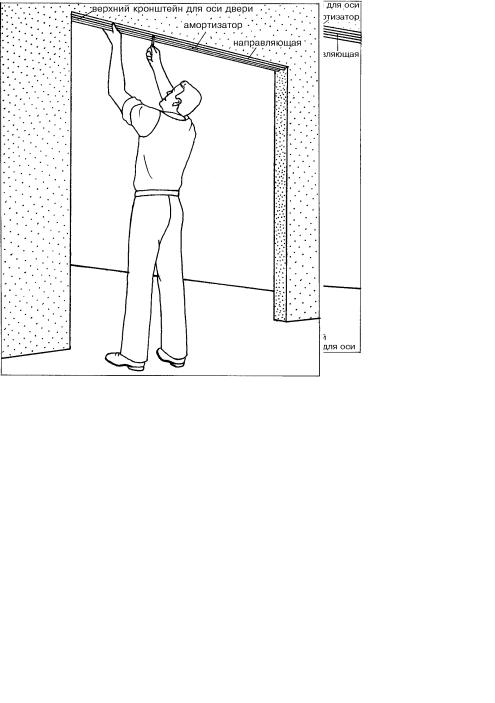

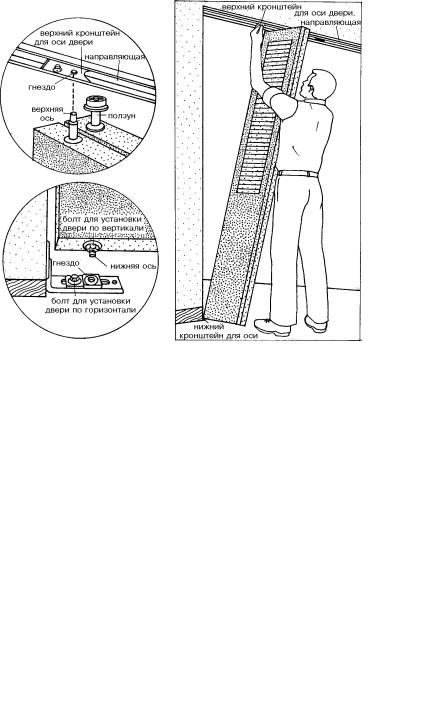

Рис. 141. Установка секционных дверей

2 – монтаж и установка двери

живает ось, соединенную с верхней частью двери, и резиновый или пластмассовый амортизатор, смягча- ющий ударное воздействие при закрывании двери. Если двери монтируются по обе стороны перегородки, то верхние кронштейны для осей должны устанавливаться с каждой стороны направляющей, а между ними следует поместить амортизатор. После этого производится монтаж направляющей. Для монта-

336

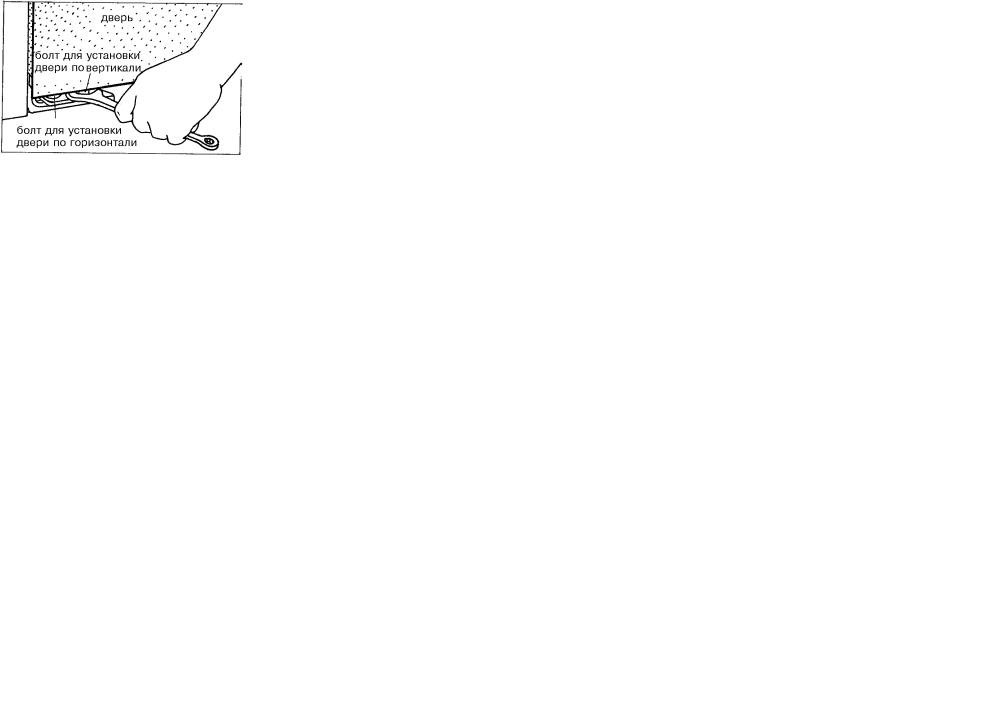

Рис. 142. Регулировка положения двери

жа нижнего кронштейна для оси двери необходимо передвинуть верхний кронштейн по направляющей к стенке. С помощью отвеса найдите на полу точку, находящуюся точно под гнездом, для оси верхнего кронштейна. Установите нижний кронштейн точно под верхним кронштейном и привинтите его к полу.

Сложив вместе панели двери, вставьте нижнюю ось двери в нижнее гнездо оси. Сдвиньте верхний кронштейн к центру направляющей и установите дверь под ним. Сместите верхний кронштейн так, чтобы его гнездо оказалось над верхней осью. Перемещая верхний кронштейн и дверь к стене, вставьте подпружинный ползун в верхнюю направляющую.

Изготовители дверей, как правило, включают в комплект поставки гаечный ключ, который подходит к болтам для установки двери и позволяет затянуть их в нужном положении. Дверь может быть слегка поднята или опущена путем вращения болта для установки двери по вертикали. Однако сначала сле-

337

Рис. 143. Монтаж кронштейнов для установки секций двери в одинаковом положении

дует ослабить оба этих болта и, перемещая верхний и нижний кронштейны, добиться распрямления и выравнивания двери.

Секционные двери, которые монтируются по обе стороны проема и закрываются перемещением в центр, обычно удерживаются в одной плоскости с помощью металлических кронштейнов. Для их монтажа надо закрыть двери и установить по одному кронштейну на каждой двери сзади.

Установка дверей-перегородок. Направляющая для подвесных раздвижных дверей-перегородок имеет два параллельных канала (здесь и далее говорится о дверях из двух полотен – на каждое подвижное полотно свой канал перемещения). Каждое полотно дверей держится на каретке, колеса которой входят в эти каналы. При выборе дверей следует учесть, что их высота должна быть на 44 мм меньше высоты прохода, в котором они будут установлены (38 мм

338

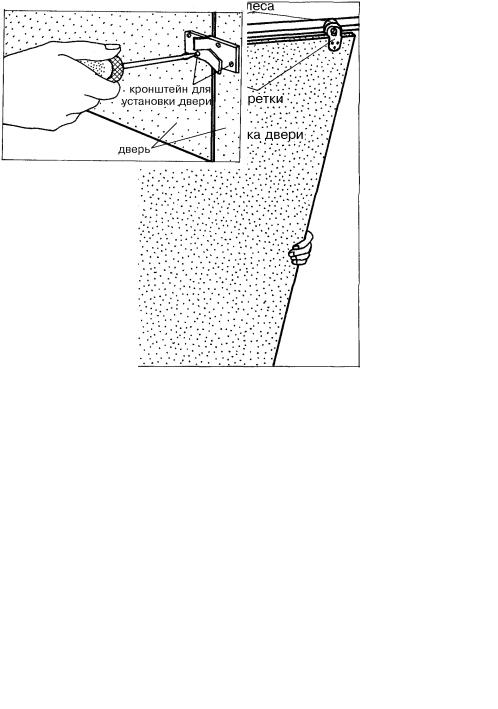

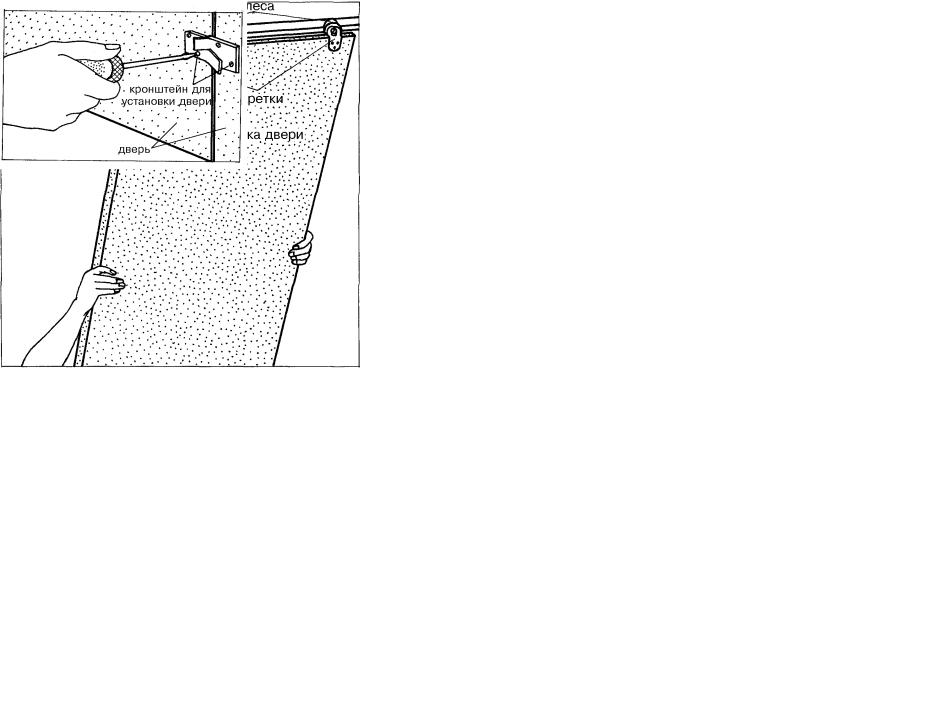

Рис. 144. Подвеска дверей

приходится на зазор для монтажа направляющей над дверью и 6 мм – на зазор от двери до пола). Ширина каждой из двух половин дверей должна равняться половине ширины прохода плюс 15 мм, чтобы в закрытом положении перекрывание составляло 30 мм.

Прикрепите направляющую к деревянной раме так, чтобы открытые стороны были обращены к задней стене выделяемого помещения. Подвесьте на направляющей сначала заднюю створку дверей. Вто-

339

Рис. 145. Крепление напольной направляющей

рую створку дверей следует таким же образом подвесить к переднему каналу.

Небольшая направляющая с двумя каналами монтируется на полу посередине прохода и помогает удерживать обе створки дверей в параллельном положении, а также препятствует их поперечному смещению при передвижении.

Обычно эта направляющая изготовляется из трех частей. При монтаже направляющей установите двери вертикально, поместите центральную часть направляющей между створками и прикрепите ее к полу. Подвесьте двери, не отклоняя их, и вставьте снаружи между створками дверей и боковинками направляющей кусок картона толщиной примерно 1мм. Прикрепите боковинки направляющей к полу (рис. 145). Если створки дверей наклонены по отношению к стенкам, то необходимо ослабить установочные винты на каретках и, подложив под двери клинья, выровнять их, а затем вновь затянуть эти винты (рис.146).
