5. Гост 2.303 - 68*. Линии

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т. д.) определены в соответствующих стандартах Единой системы конструкторской до­кументации.

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1 - 9.

Примечание.

Номера позиций на черт. 1 - 9 соответствуют номерам пунктов табл.1.

3. Для сложных разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.

4. В строительных чертежах в разрезах видимые линии конту­ров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9).

5. Толщина сплошной основной линии s должна быть в пре­делах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

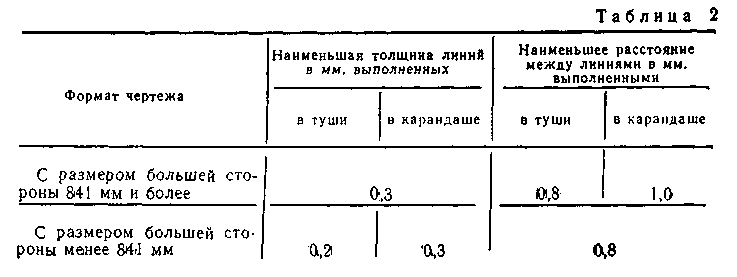

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должны соот­ветствовать указанным в табл. 2.

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть при­близительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчи­ваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве цент­ровых, следует заменять сплошными тонкими линиями, если диа­метр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).

6. Гост 2.304 - 81*. Шрифты чертёжные

Настоящий стандарт устанавливает чертежные шрифты, на­носимые на чертежи и другие технические документы всех отрас­лей промышленности и строительства.

1. Термины и определения

1.1. Размер шрифта h — величина, определенная высотой про­писных букв в миллиметрах.

1.2. Высота прописных букв h измеряется перпендикулярно к основанию строки.

Высота строчных букв с определяется из отношения их высо­ты (без отростков k) к размеру шрифта h:

с = (7/10)h.

1.3. Ширина буквы g — наибольшая ширина буквы, определяется по отношению к раз­меру шрифта h:

g = (6/10)h,

или по отношению к толщи­не линии шрифта d:

g = 6d.

1.4. Толщина линии шрифта d — толщина, определяемая в за­висимости от типа и высоты шрифта, для шрифта типа Б:

d = (1/10)h.

1.5. Вспомогательная сетка — сетка, образованная вспомога­тельными линиями, в которые вписываются буквы.

Шаг вспомо­гательных линий сетки определяется в зависимости от толщины линий шрифта d :

2. Типы и размеры шрифта

2.1. Устанавливаются следующие типы шрифта:

тип А без наклона (d = (1/14)h);

тип А с наклоном около 75° (d = (1/14)h);

тип Б без наклона (d = (1/10)h);

тип Б с наклоном около 75° (d = (1/10)h).

Примечания:

1. Расстояние а между буквами, соседние линии которых не параллельны между собой может быть уменьшено наполовину, т. с. па толщину d линии шрифта.

2. Минимальным расстоянием между словами е, разделенными знаком пре­пинания, является расстояние между знаком препинания и следующим за ним словом.

3. Для проектно-конструкторской документации рекомендуется шрифт типа Б.

Параметры шрифта

1. Высота прописных букв h = 10d.

2. Высота строчных букв h = 10d.

3. Расстояние между буквами а = 2d.

4. Минимальный шаг строк b = 17d.

5. Минимальное расстояние между словами e = 6d.

6. Толщина линий шрифта d = 0,1h

2.2. Устанавливаются следующие размеры шрифта:

(1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Примечание.

Применение шрифта размером 1,8 не рекомендуется.

2.3. Построение шрифта во вспомогательной сетке

2.4. Предельные отклонения размеров букв и цифр ±0,5 мм.

РУССКИЙ АЛФАВИТ (КИРИЛЛИЦА)

ЛАТИНСКИЙ АЛФАВИТ

АРАБСКИЕ ЦИФРЫ

ЗНАКИ
