3.4 Зміст звіту
Звіт про лабораторну роботу повинен містити теоретичне введення, схему експериментальної установки і табличні дані. Зокрема звіт повинен, містити:
Результати вимірів і обчислень опорів розтіканню струму заземлювачів, приведені в таблиці 4.2.
Обчислити кількість вертикальних заземлювачів за формулою 4.5.
Графіки залежностей m = f(d) і m = f(l).
Результати вимірів опору розтіканню струму вертикального електроду для визначення розрахункового питомого опору ґрунту.
Визначити до якого типа ґрунту відноситься обчислений питомий опір ґрунту.
Виводи про вплив діаметру і довжини електродів на їх опір розтіканню струму і про доцільні розміри електродів з технічної і економічної сторін.
|
а) Визначення питомого опору ґрунту |
б) Визначення опору заземлення одиночних вертикальних заземлювачів |
в) визначення опору заземлення в складному контурі заземлювача |
Підключення приладу М-416 для вимірювання опору заземлення відбувається по трьохзатискній схемі:

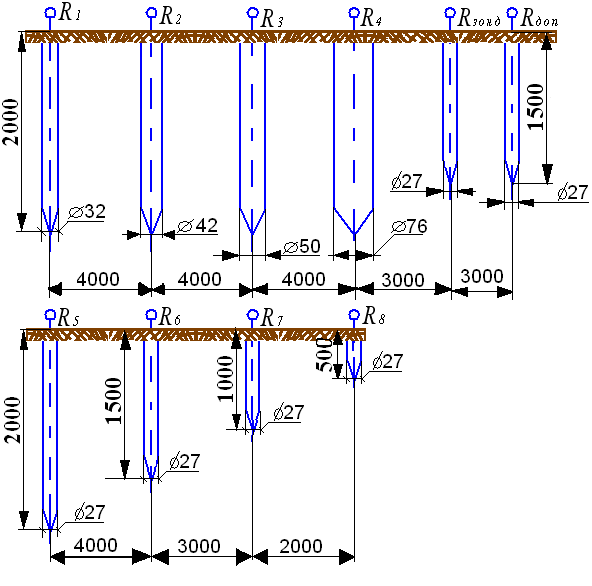

Рис. 1. Розміщення і підключення одиночних заземлювачів, які призначені для визначення залежності опору розтіканню струму від діаметра і довжини електродів
