4.4.5 Расчёт шплинтов на срез

Расчётную схему можно представить в виде рисунка 4.13.

Как видно из схемы шплинтов два. Для такой схемы шплинт рассчитывается по напряжениям среза и смятия. Условия прочности по напряжениям среза:

, (4.14)

где d – диаметр шплинта, d = 0,002 м;

F - сдвигающая сила, Н;

i – число плоскостей среза, i = 2.

Далее необходимо определиться со сдвигающей силой.

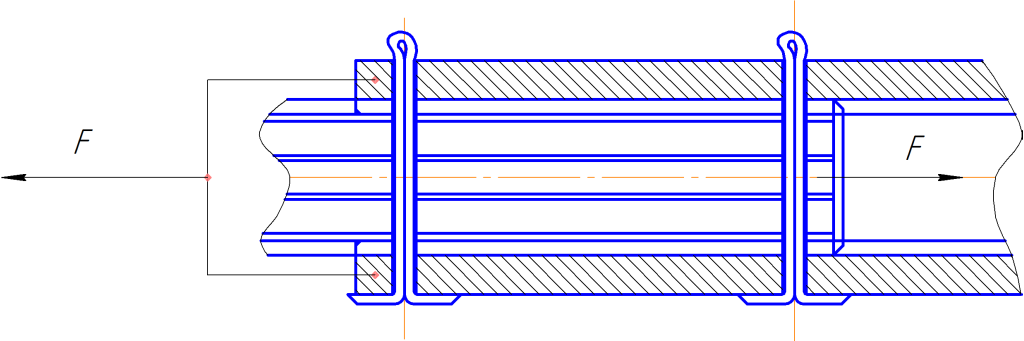

Рисунок 4.13 – Расчётная схема шплинтов на срез

Сила удара рассчитается по формуле:

Н. (4.15)

МПа.

Для того чтобы происходил срез шплинтов принимаем материал шплинтов – Ст.3 = 200 МПа.
