Разработка маршрутного технологического процесса механической обработки детали

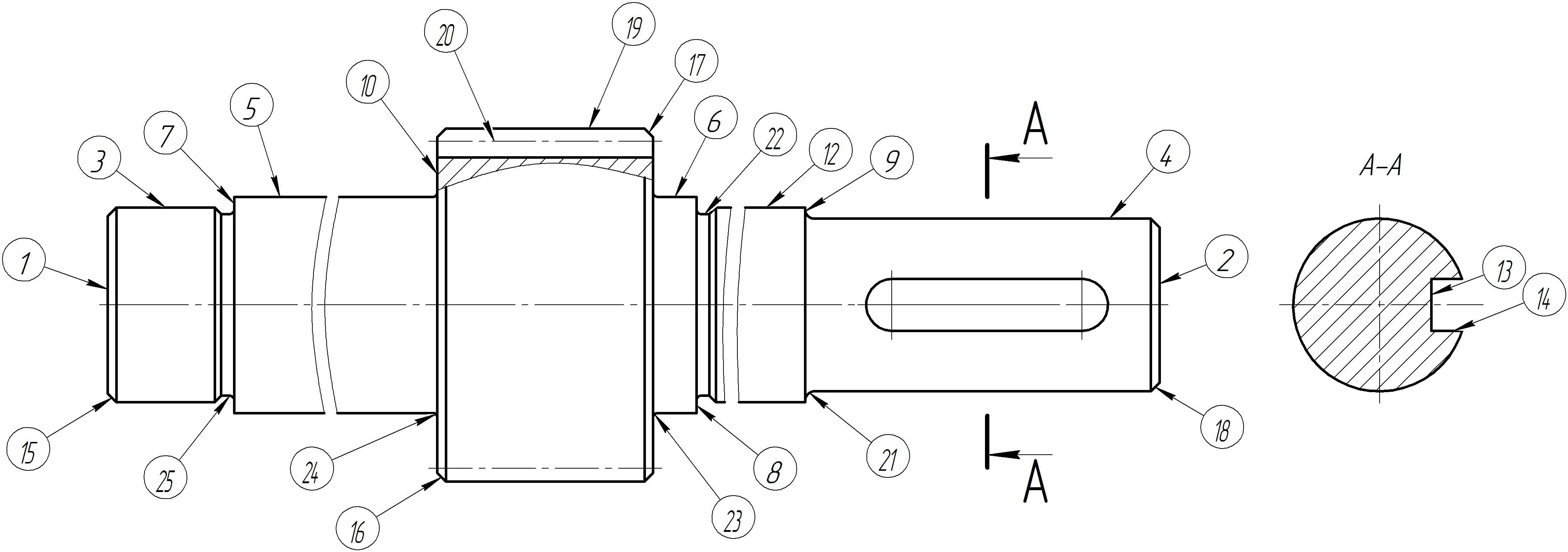

Составим эскиз детали (рисунок 4), на котором все основные поверхности пронумеруем цифрами. Производства с серийным выпуском продукции оснащают, в основном, универсальным оборудованием, приспособлениями и пользуются стандартным инструментом.
Рисунок 4 – Эскиз детали
Выбор вида механической обработки осуществляется на основе требуемой экономически и технически целесообразной точности и шероховатости поверхности (таблица 5).
Таблица 5 – Способы обработки поверхностей и технологические базы
|
Номера и наименование обрабатываемых поверхностей |
Вид механической обработки |
Номер базовой поверхности |
|
1 – Торец вала |
Точение предварительное |
2 и 4 |
|
2 – Торец вала |
Точение предварительное |
1 и 3 |
|
3 – Наружная поверхность участка под подшипник |
Точение предварительное |
2 и 4 |
|
4 – Наружная поверхность участка под установку зубчатого колеса |
Точение предварительное |
1 и 3 |
|
5 – Наружная поверхность буртика |
Точение однократное |
2 и 4 |
|
6 – Наружная поверхность буртика |
Точение однократное |
2 и 4 |
|
7 – Торец буртика |
Точение предварительное |
2 и 4 |
|
8 – Торец буртика |
Точение предварительное |
2 и 4 |
|
9 – Торец участка под установку зубчатого колеса |
Точение однократное |
2 и 4 |
|
10 – Торец зубчатого венца |
Точение однократное |
2 и 4 |
|
11 – Торец зубчатого венца |
Точение однократное |
2 и 4 |
|
12 – Наружная поверхность участка под подшипник |
Точение предварительное |
2 и 4 |
|
13, 14 – Шпоночный паз |
Фрезерование торцевой фрезой |
2, 4 и 12 |
|
19 – Наружная поверхность венца |
Точение предварительное |
2 и 4 |
|
3, 4, 7, 8,12,19 |
Точение чистовое |
2 и 4 |
|
3, 4, 12 |
Шлифование однократное |
|
Составляем технологический маршрут изготовления вала-шестерни (таблица 6).
Таблица 6 – Технологический маршрут изготовления вала-шестерни
|
№ операции |
Наименование и содержание операции |
Технологические базы |
Шероховатость |
Оборудование |
|
005 |
Фрезерно-центровальная – фрезерование торцов и выравнивание |
Поверхности опорных шеек и торец |
12,5 |
Фрейзерно-центровальный |
|
010 |
Токарная – черновая токарная обработка наружной поверхности 19 |
Поверхности центровых отверстий |
12,5 |
Токарный станок |
|
015 |
Токарная – черновая токарная обработка наружной поверхности 5 |
Поверхности центровых отверстий |
6,3 |
Токарный станок |
|
020 |
Токарная – черновая токарная обработка наружной поверхности 3 |
Поверхности центровых отверстий |
12,5 |
Токарный станок |
|
025 |
Токарная – черновая токарная обработка наружной поверхности 6 |
Поверхности центровых отверстий |
6,3 |
Токарный станок |
|
030 |
Токарная – черновая токарная обработка наружной поверхности 12 |
Поверхности центровых отверстий |
12,5 |
Токарный станок |
|
035 |
Токарная – черновая токарная обработка наружной поверхности 4 |
Поверхности центровых отверстий |
12,5 |
Токарный станок |
|
040 |
Токарная – черновая токарная обработка наружной поверхности 10 |
Поверхности центровых отверстий |
6,3 |
Токарный станок |
|
045 |
Токарная – черновая токарная обработка наружной поверхности 11 |
Поверхности центровых отверстий |
6,3 |
Токарный станок |
|
050 |
Токарная – черновая токарная обработка наружной поверхности 7 |
Поверхности центровых отверстий |
6,3 |
Токарный станок |
|
055 |
Токарная – черновая токарная обработка наружной поверхности 8 |
Поверхности центровых отверстий |
6,3 |
Токарный станок |
|
060 |
Токарная – черновая токарная обработка наружной поверхности 9 |
Поверхности центровых отверстий |
6,3 |
Токарный станок |
|
065 |
Токарная – получистовая обработка поверхности 19 |
Поверхности центровых отверстий |
3,2 |
Токарный станок |
|
070 |
Токарная – получистовая обработка поверхности 3 |
Поверхности центровых отверстий |
3,2 |
Токарный станок |
|
075 |
Токарная – получистовая обработка поверхности 12 |
Поверхности центровых отверстий |
3,2 |
Токарный станок |
|
080 |
Токарная – получистовая обработка поверхности 4 |
Поверхности центровых отверстий |
3,2 |
Токарный станок |
|
085 |
Термическая – отжиг в вертикальном положении |
Поверхности центровых отверстий |
|
Электропечь |
|
090 |
Токарная – исправление центровых отверстий |
Поверхности опорных шеек |
3,2 |
Токарный станок |
|
095 |
Токарная – получистовая обработка поверхности 7 |
Поверхности центровых отверстий |
1,6 |
Токарный станок |
|
100 |
Токарная – получистовая обработка поверхности 8 |
Поверхности центровых отверстий |
1,6 |
Токарный станок |
|
105 |
Фрезерная – фрезерование торцевой фрезой |
Поверхности центровых отверстий |
3,2 |
Фрезерный станок |
|
110 |
Шлифовальная – чистовое шлифование шейки 3 |
Поверхности центровых отверстий |
1,6 |
Кругло-шлифовальный станок |
|
115 |
Шлифовальная – чистовое шлифование шейки 12 |
Поверхности центровых отверстий |
1,6 |
Кругло-шлифовальный станок |
|
120 |
Токарная – получистовая обработка поверхности 4 |
Поверхности центровых отверстий |
3,2 |
Кругло-шлифовальный станок |
|
125 |
Зубо-фрезерная – черновое нарезание зубьев 20 |
Поверхность отверстия и торец |
3,2 |
Зубо-фрезерный станок |
|
130 |
Шлифовальная – шлифование зубьев 20, 19 |
Поверхность отверстия и торец |
1,6 |
Зубо-шлифовальный станок |
|
130 |
Слесарная – снятие фасок 17, 15, 16, 18 |
Поверхности центровых отверстий |
6,3 |
Токарный станок |
