Примечание – Таблица ж.2 выполнена в соответствии с требованиями [18].
Таблица Ж.3 – Условные графические обозначения на генпланах
Наименование |
Обозначение и изображение |
1 Здание (сооружение) |
|
а) наземное |
|
б) подземное |
|
в) нависающая часть здания |
|
2 Навес |
|
3 Проезд, проход в уровне первого этажа здания (сооружения) |
|
4 Переход (галерея) |
|
Продолжение таблицы Ж.3
Наименование |
Обозначение и изображение |
5 Вышка, мачта |
|
6 Эстакада крановая |
|
7 Высокая платформа (рампа) при здании (сооружении) |
|
8 Платформа (с пандусом и лестницей) |
|
9 Стенка подпорная |
|
10 Контрбанкет, контрфорс |
|
11 Берегоукрепление, оврагоукрепление |
|
12 Откос: |
|
а) насыпь |
|
б) выемка |
|
13 Ограждение территорий с воротами |
|
14 Съезд |
|
15 Автодорога |
|
16 Автостоянка
|
|
Примечания 1 Штриховку откоса при значительной протяженности показывают участками. 2 Вместо многоточия проставляют наименование материала укрепления и крутизну откоса. |
Примечание – таблица Ж.3 выполнена с учетом требований [17].
Таблица Ж.4 – Условные графические обозначения границ территорий
Наименование |
Обозначение |
1 Граница землепользования (землевладения) |
|
2 Граница отвода земель для железных и автомобильных дорог |
|
3 Условная граница территории проектируемого предприятия, сооружения, жилищно-гражданского объекта |
|
4 «Красная» линия |
|
5 Граница регулирования застройки |
|
6 Граница зоны санитарной охраны |
|
Примечание – Таблица Ж.4 выполнена с учетом требований [17].
Таблица Ж.5 – Условные графические обозначения водоотводных сооружений
Наименование |
Обозначение |
1 Лоток: |
|
а) неукрепленный |
|
б) укрепленный |
|
в) междушпальный |
|
2 Канал, канава, кювет: |
|
а) неукрепленные |
|
б) укрепленные |
|
3 Быстроток, перепад |
|
4 Дюкер |
|
5 Водоприемный колодец (дождеприемная решетка - щелевой сток) |
|
6 Труба водопропускная |
|
7 Дренажная сеть |
|
Таблица Ж.6 – Условные графические обозначения элементов плана организации рельефа
Наименование |
Обозначение |
1 Элемент плана земляных масс
Примечание – Знак плюс (+) обозначает насыпь, минус (-) выемку |
|
2 Точка перелома и промежуточная продольного профиля автомобильных дорог и водоотводных сооружений |
|
3 Направление проектного уклона рельефа |
|
Продолжение таблицы Ж.6
Наименование |
Обозначение |
4 Горизонтали проектные |
|
5 Уклоноуказатель (автомобильных дорог, водоотводных сооружений и др.) Примечание - Вместо многоточия в верхней части проставляют величину уклона в промилле, в нижней - длину участка в метрах |
|
6 Точка проектного рельефа |
|
Таблица Ж.7 – Условные графические обозначения элементов озеленения
Наименование |
Обозначение |
1 Дерево |
|
2 Деревья хвойные |
|
3 Кустарник: |
|
а) обычный |
|
б) вьющийся (лианы) |
|
в) в живой изгороди (стриженый) |
|
г) групповой посадки |
|
4 Цветник |
|
5 Газон |
|
6 Бассейн |
|
Примечание – Таблицы Ж.5 – Ж.7 составлены в соответствии с учетом требований [17].
Таблица Ж.8 – Условные графические обозначения инженерных сетей внутренних систем
Наименование |
Обозначение |
1 Трубопровод: - линии всасывания, напора, слива |
|
- линии управления, дренажа, выпуска воздуха, отвода конденсата |
|
2 Соединение трубопроводов |
|
3 Пересечение трубопроводов без соединения |
|
4 Место присоединения (для отбора энергии или измерительного прибора): - несоединенное (закрыто) |
|
- соединенное
5 Направление движения потока жидкости |
|
6 Трубопровод с вертикальным стояком |
|
7 Трубопровод гибкий, шланг |
|
8 Изолированный участок трубопровода |
|

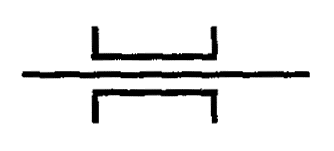

9 Трубопровод в трубе (футляре) |
|
10 Трубопровод в сальнике |
|
Продолжение таблицы Ж.8
Наименование |
Обозначение |

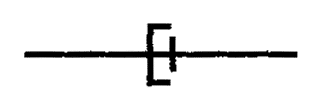

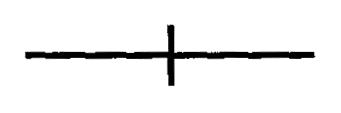

11 Соединение трубопроводов разъемное: - общее обозначение |
|
- фланцевое |
|
- штуцерное резьбовое |
|
- муфтовое резьбовое |
|

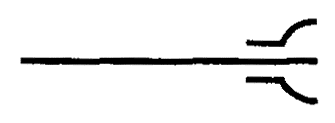

- муфтовое эластичное |
|

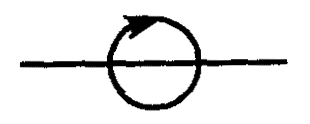

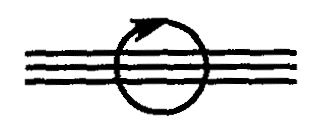

12 Поворотное соединение, например: - однолинейное |
|
- трехлинейное |
|

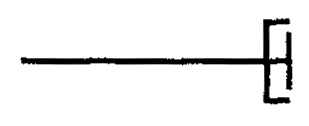

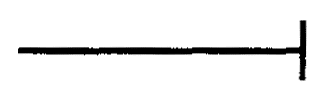

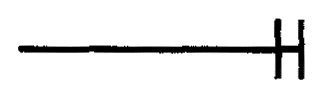

13 Конец трубопровода под разъемное соединение: - общее обозначение |
|
- фланцевое |
|
- штуцерное резьбовое |
|
- муфтовое резьбовое |
|
- муфтовое эластичное |
|

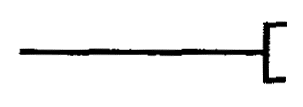

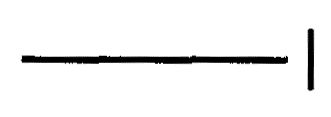

14 Конец трубопровода с заглушкой (пробкой): - общее обозначение |
|
- фланцевый |
|
- резьбовой |
|
15 Детали соединений трубопроводов: - тройник |
|
- крестовина |
|
- отвод (колено) |
|
Продолжение таблицы Ж.8
Наименование |
Обозначение |

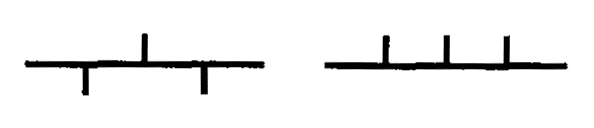

- разветвитель, коллектор, гребенка |
|
16 Сифон (гидрозатвор) |
|
17 Переход, патрубок переходный: - общее обозначение |
|
- фланцевый |
|
- штуцерный |
|

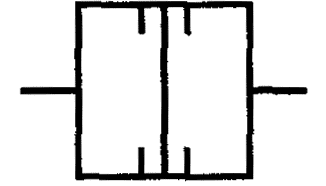

18 Патрубок компенсационный |
|
19 Ревизия |
|

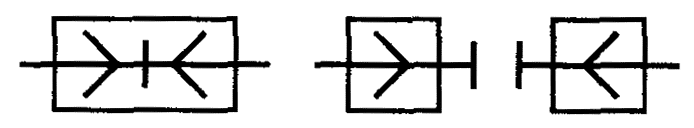

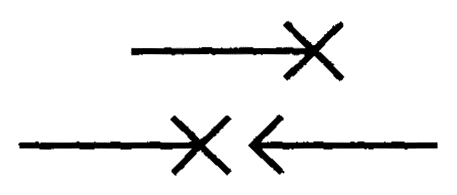

20 Быстроразъемное соединение без запорного элемента (соединенное или разъединенное) |
|
21 Быстроразъемное соединение с запорным элементом (соединенное и разъединенное) |
|

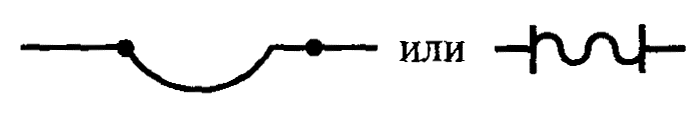

22 Компенсатор: - общее обозначение |
|
- П-образный |
|
- лирообразный |
|
- линзовый |
|
- волнистый |
|
- Z-образный |
|
- сильфонный |
|
- кольцеобразный |
|

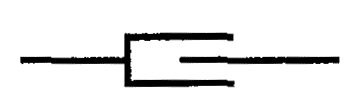

- телескопический |
|
Окончание таблицы Ж.8
Наименование |
Обозначение |

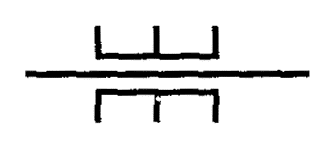

23 Вставка: - амортизационная |
|
- звукоизолирующая |
|
- электроизолирующая |
|
24 Местное сопротивление с расходом: - зависящим от вязкости рабочей среды |
|
- не зависящим от вязкости рабочей среды (шайба дроссельная, сужающее устройство расходомерное, диафрагма) |
|
25 Опора трубопровода: - неподвижная |
|
- подвижная (общее обозначение) |
|
- шариковая |
|
- направляющая |
|
- скользящая |
|
- катковая |
|
- упругая |
|
26 Подвеска: - неподвижная |
|
- направляющая |
|
- упругая |
|
27 Гаситель гидравлического удара |
|
28 Мембрана прорыва |
|

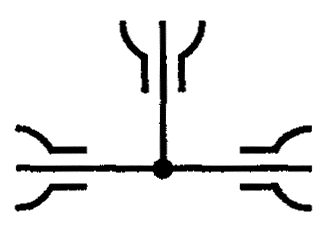

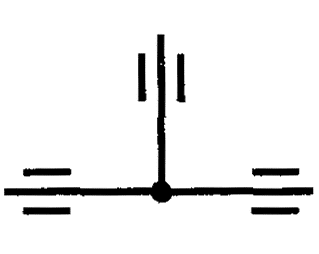

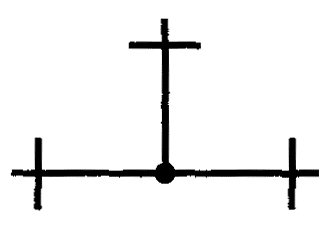

Таблица Ж.9 – Примеры обозначения тройника в зависимости от способа соединения с другими элементами трубопроводов
Способ соединения | |||
резьбовой |
фланцевый |
эластичный | |
муфтовый |
штуцерный | ||
|
|
|
|
Другие детали соединений, а также компенсаторы и вставки следует обозначать по аналогии с примерами обозначения тройника.
Таблица Ж.10 – Условные графические обозначения инженерных сетей наружных систем
Наименование |
Обозначение |
Размер, мм |
1 Инженерная сеть, прокладываемая в коммуникационных сооружениях: |
|
|

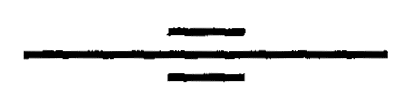

а) на эстакаде |
|
|
б) в галерее |
|
|
в) в тоннеле, проходном канале |
|
|
г) в канале непроходном |
|
|
д) в кабельном канале |
|
|
2 Инженерная сеть, прокладываемая в траншее |
|
|
Окончание таблицы Ж.10
Наименование |
Обозначение |
Размер, мм |
3 Инженерная сеть наземная |
|
|
а) на высоких опорах |
|
|
б) на низких опорах |
|
|
в) на опорах по покрытию здания (сооружения) |
|
|
г) на опорах по стене здания (сооружения) |
|
|
Примечание – Таблицы Ж.8 – Ж.10 составлены с учетом требований [17].
Таблица Ж.11 – Буквенно-цифровые обозначения инженерных сетей
Наименование |
Буквенно-цифровое обозначение |
1 Водопровод: |
|
а) общее обозначение |
В0 |
б) хозяйственно-питьевой * |
В1 |
в) противопожарный |
В2 |
г) производственный: * |
|
- общее обозначение |
В3 |
- оборотной воды, подающий |
В4 |
- оборотной воды, обратный |
В5 |
- умягченной воды |
В6 |
- речной воды |
В7 |
- речной осветленной воды |
В8 |
- подземной воды |
В9 |
Продолжение таблицы Ж.11
Наименование |
Буквенно-цифровое обозначение |
2 Канализация: |
|
а) общее обозначение |
К0 |
б) бытовая |
К1 |
в) дождевая |
К2 |
г) производственная: |
|
- общее обозначение |
К3 |
- механически загрязненных вод |
К4 |
- иловая |
К5 |
- шламосодержащих вод |
К6 |
- химически загрязненных вод |
К7 |
- кислых вод |
К8 |
- щелочных вод |
К9 |
- кислотощелочных вод |
К10 |
- цианосодержащих вод |
К11 |
- хромосодержащих вод |
К12 |
3 Теплопровод: |
|
а) общее обозначение |
Т0 |
б) трубопровод горячей воды для отопления и вентиляции (в т.ч. кондиционирования), а также общий для отопления, вентиляции, горячего водоснабжения и технологических процессов: |
|
- подающий |
Т1 |
- обратный |
Т2 |
в) трубопровод горячей воды для горячего водоснабжения: |
|
- подающий |
Т3 |
- циркуляционный |
Т4 |
г) трубопровод горячей воды для технологических процессов: |
|
- подающий |
Т5 |
- обратный |
Т6 |
д) трубопровод: |
|
- пара (паропровод) |
Т7 |
- конденсата (конденсатопровод) |
Т8 |
Для трубопроводов систем водоснабжения и водоотведения, не предусмотренных таблицей, следует принимать обозначения с порядковой нумерацией в продолжение указанных втаблице.
Если требуется показать, что участок сети водоотведения или конденсатопровода является напорным, то буквенно-цифровое обозначение дополняют прописной буквой "Н", например: К4Н; Т8Н.
Примечание – Таблица Ж.11 составлена с учетом требований [19].
Таблица Ж.12 – Обозначение арматуры общего назначения
Наименование |
Обозначение |
1 Вентиль (клапан) запорный: а) проходной |
|
б) угловой |
|
2 Вентиль (клапан) трехходовой |
|
3 Вентиль, клапан регулирующий: а) проходной |
|
б) угловой |
|
4 Клапан обратный (клапан невозвратный): а) проходной |
|
б) угловой Примечание-Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному. |
|
5 Клапан предохранительный: а) проходной |
|
б) угловой |
|
6 Клапан дроссельный |
|
7 Клапан редукционный Примечание-Вершина треугольника должна быть направлена в сторону повышенного давления. |
|
Продолжение таблицы Ж.12
Наименование |
Обозначение | |
8 Клапан воздушный автоматический (вантуз) |
| |
9 Затвор поворотный |
| |
10 Задвижка |
| |

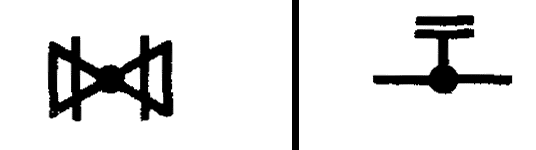

11 Задвижка с электроприводом: - в схемах
- в плане
|
| |
12 Кран: а) проходной |
| |
б) угловой |
| |
13 Кран трехходовой: а) общее обозначение |
| |
б) с Т-образной пробкой |
| |
в) с L-образной пробкой |
| |
14 Кран четырехходовой |
| |

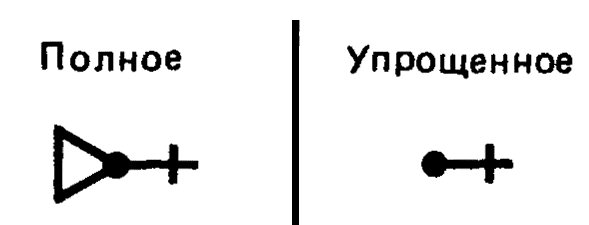

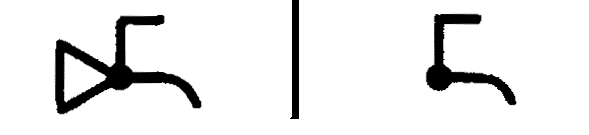

15 Кран концевой: а) общее обозначение |
Полное
Упрощенное* | |

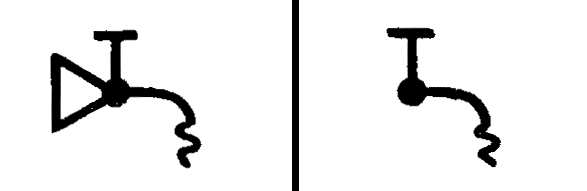

б) водоразборный |
| |

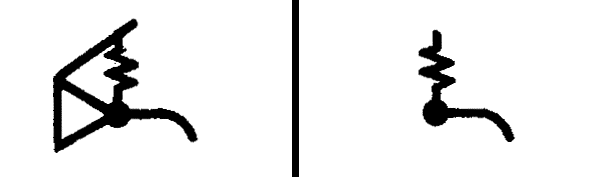

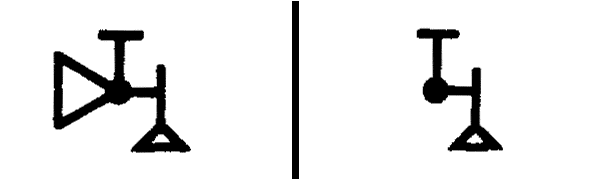

в) самозапорный для умывальника |
| |
г) туалетный для умывальника |
|
*
Упрощенное обозначение допускается
применять только в документации для
строительства.
Продолжение таблицы Ж.12
Наименование |
Обозначение |
д) банный |
|
е) писсуарный |
|
ж) смывной контактного действия |
|
з) лабораторный |
|

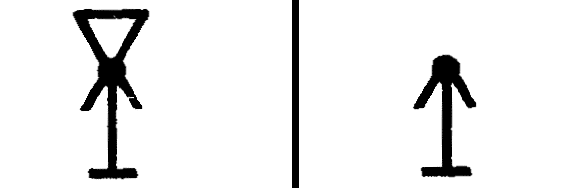

и) пожарный (клапан пожарный): 1) для присоединения одного шланга 2) для присоединения двух шлангов |
|
к) поливочный |
|
16 Кран двойной регулировки
|
|
17 Смеситель: а) общее обозначение |
|
б) с поворотным изливом |
|

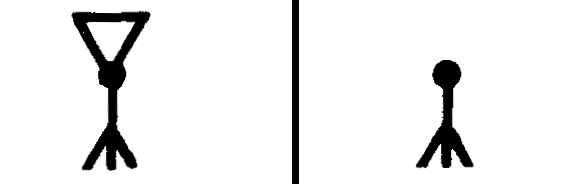

в) с душевой сеткой |
|
г) с самозапорным краном для умывальника |
|
д) медицинский локтевой |
|
18 Водомер |
|

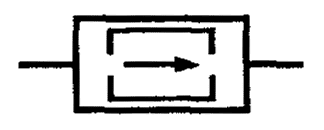

19 Фильтр |
|
20 Подогреватель |
|
Окончание таблицы Ж.12
Наименование |
Обозначение |
21 Охладитель |
|
22 Охладитель и подогреватель (терморегулятор) |
|
Примечание – Таблица Ж.12 составлена с учетом требований [19, 21].
Таблица Ж.13 – Графические обозначения оборудования
Наименование |
Обозначение |
1 Бак: |
|
а) открытый под атмосферным давлением |
|
б) закрытый с давлением выше атмосферного |
|
в) закрытый с давлением ниже атмосферного |
|
2 Форсунка |
|
3 Насос ручной |
|
4 Насос центробежный |
|
5 Насос струйный (эжектор, инжектор, элеватор) |
|
6 Вентилятор радиальный |
|
7 Привод: |
|
а) ручной |
|
Окончание таблицы Ж.13
Наименование |
Обозначение |
б) электромагнитный |
|
в) электромашинный |
|
г) мембранный |
|
д) поплавковый |
|
Примечание – Таблица Ж.13 выполнена с учетом требований [19].
Таблица Ж.14 – Графические обозначения санитарно-технических приборов
Наименование |
Условное обозначение | |
на видах сверху и на планах |
на видах спереди или сбоку, на разрезах и схемах | |
1 Раковина |
|
|
2 Мойка |
|
|
3 Умывальник |
|
|
4 Умывальник групповой |
|
|
5 Умывальник групповой круглый * |
|
|
Окончание таблицы Ж.14
Наименование |
Условное обозначение | |
на видах сверху и на планах |
на видах спереди или сбоку, на разрезах и схемах | |
6 Ванна |
|
|
7 Ванна ножная |
|
|
8 Поддон душевой |
|
|
9 Биде |
|
|
10 Унитаз |
|
|
11 Чаша напольная |
|
|
12 Писсуар настенный |
|
|
13 Писсуар напольный |
|
|
14 Слив больничный |
|
|
15 Трап |
|
|
16 Воронка спускная |
|
|
17 Воронка внутреннего водостока |
|
|
18 Сетка душевая |
|
|
19 Фонтанчик питьевой |
|
|
Примечание – Таблица Ж.14 составлена с учетом требований [19].
Учебное издание
Забелина Галина Артемьевна
Автушко Елена Александровна
