И.В. Захарова Теплотехнический расчет ограждающих конструкций

20

τв = tв −

n(tв −tн)

= 5 −

5 −(−39)

=1,4o

1,4 8,7

Ro αв

ϕ =

e

100% ;

ϕ =

5,07

100%

= 78,6% ; 78,6% > 50%.

E

6,45

Температура воз-

Продолжительность, сут, и сред-

духа наиболее

няя температура воздуха, оС, пе-

Населенный пункт

холодной пяти-

риода со средней суточной темпе-

дневки, оС,

ратурой воздуха ≤8 оС

обеспеченностью

продолжитель-

средняя темпе-

0,92

ность

ратура

1

2

3

4

Абакан

-40

225

-9,7

Архангельск

-31

253

-4,4

Астрахань

-23

167

-1,2

Барнаул

-39

221

-7,7

Бийск

-38

222

-7,8

Братск

-43

249

-8,6

Брянск

-26

205

-2,3

Владивосток

-24

196

-3,9

Владимир

-28

213

-3,5

Волгоград

-25

178

-2,2

Вологда

-32

231

-4,1

Воркута

-41

306

-9,1

Воронеж

-26

196

-3,1

Вятка

-33

231

-5,4

Екатеринбург

-35

230

-6

Иваново

-30

219

-3,9

Ижевск

-34

22

-5,6

Иркутск

-36

240

-8,5

Казань

-32

215

-5,2

Калининград

-19

193

1,1

Калуга

-27

210

-2,9

Кемеровская область

-39

231

-8,3

Кемерово

Киселевск

-39

227

-7,3

Мариинск

-40

235

-7,7

Тайга

-39

240

-8,3

Топки

-39

235

-8,2

Комсомольск-на-Амуре

-35

223

-10,8

Краснодар

-19

149

2

Красноярский край

-40

234

-7,1

Красноярск

Минусинск

-40

225

-8,8

Курган

-37

216

-7,7

1

2

3

4

Курск

-26

198

-2,4

Липецк

-27

202

-3,4

Магадан

-29

288

-7,1

Москва

-28

214

-3,1

Мурманск

-27

275

-3,2

Нижний Новгород

-31

215

-4,1

Новгород

-27

221

-2,3

Новосибирская область

-39

230

-9

Барабинск

Болотное

-39

231

-8,2

Новосибирск

-39

230

-8,7

Омск

-37

221

-8,4

Орёл

-26

205

-2,7

Оренбург

-31

202

-6,3

Пенза

-29

207

-4,5

Пермь

-35

254

-6,8

Петрозаводск

-29

240

-3,1

Петропавловск-Камчатский

-20

259

1,6

Псков

-26

212

-1,6

Ростов-на-Дону

-22

171

-0,6

Рязань

-27

208

-3,5

Самара

-30

203

-5,2

Санкт-Петербург

-26

220

-1,8

Саратов

-27

196

-4,3

Смоленск

-26

215

-2,4

Сочи

-3

72

6,4

Ставрополь

-19

168

0,9

Тамбов

-28

201

-3,7

Тверь

-29

218

-3

Томск

-40

236

-8,4

Тула

-27

207

-3

Тюменская область

-43

257

-9,9

Сургут

Тобольск

-39

232

-8,1

Тюмень

-38

225

-7,2

Улан-Удэ

-37

237

-10,4

Ульяновск

-31

212

-5,4

Хабаровск

-31

211

-9,3

Челябинск

-34

218

-6,5

Чита

-з8

242

-11,4

Южно-Сахалинск

-24

230

-4,3

Якутск

-54

256

-20,6

ПРИЛОЖЕНИЕ 2

Расчетные параметры внутреннего воздуха

Расчетная температура

Относи-

воздуха, оС

Помещения

тельная

в II, III

влаж-

в IА, IБ, IГ

климатиче-

в IV

ность

климатиче-

ских рай-

климати-

воздуха,

ских

онах

ческом

подрайонах

и IВ, IД

районе

%

климатиче-

ских

подрайонах

1

2

3

4

5

Жилые здания

При температуре наиболее холод-

18

55

ной пятидневки выше -31 оС

При температуре наиболее холод-

20

55

ной пятидневки ниже -31 оС

Общественные здания

Административно-конторские зда-

ния:

- рабочие кабинеты, архив

18

18

18

50

- вестибюль, зал собраний

16

16

16

50

Детские дошкольные учреждения

22

21

20

55

Школы, школы-интернаты, про-

21

18

17

55

фессионально-технические учеб-

ные заведения

Средние специальные и

18

18

18

50

высшие учебные заведения

Кинотеатры:

- зрительный зал

18

18

18

50

- фойе, кулуар

14

14

14

50

Клубы:

- зрительный зал

20

20

20

50

- читальный зал, кружковые

18

18

18

50

Театры:

- зрительный зал

21

21

21

50

- фойе, кулуар, буфет

18

18

18

50

- сцена

22

22

22

50

- артистические уборные

20

20

20

50

Предприятия обществ. питания:

- буфет, закусочная, торговый зал

16

16

16

50

- моечная

20

20

20

70

1

2

3

4

5

Библиотеки, архивы

18

18

18

50

Магазины:

- продовольственные

12

12

12

30-60

- непродовольственные

15

15

15

30-60

Спортивные залы:

- для зрителей (с местами)

18

18

18

50

- для зрителей (без мест)

15

15

15

50

- для физкультуры, классы для

18

18

18

50

хореографии

Залы ванн крытых бассейнов

27

27

27

75

Бани:

- раздевальная, ванная, душевая

25

25

25

75

- купальный бассейн

26

26

26

75

- мыльная

30

30

30

75

- парильная русской бани

60-75

60-75

60-75

85

- парильная финской сауны

60-120

60-120

60-120

85

Больницы:

- палаты для взрослых

20

20

20

50-60

- палаты для новорожденных

25

25

25

50-60

- операционные

23

23

23

55-60

- послеоперационные палаты

25

25

25

55-60

- палаты хирургического профиля

26

26

26

35-55

Вокзалы:

- пассажирский зал

18

18

18

50

- вестибюль, коридор, тоннель

10

10

10

50

Гаражи:

- помещение для хранения

5

5

5

50

автомобилей

- отдел главного механика,

16

16

16

50

профилакторий

Эскиз конструкции

Состав слоёв

Вид теплоизоляции

1

2

3

Навесные панели типа «сэндвич»

1, 3 - стальной про-

Пенополиуретан

филированный лист

плотностью

δ = 0,001 м;

γ = 40 кг/м3

или

2

- теплоизоляция

γ = 50 кг/м3

1, 3 - стальной про-

Минераловатные

филированный лист

плиты

δ = 0,001 м;

плотностью

2

– теплоизоляция

γ = 50-150 кг/м3

Навесные

или несущие крупные

панели

1

- железобетон

а) пенополистирол

γ = 2500 кг/м3

γ = 40 кг/м3;

δ = 0,10 м;

б) плиты минерало-

2

- теплоизоляция;

ватные на битумном

3

- железобетон

связующем

γ = 2500 кг/м3

γ =125-175 кг/м3

δ = 0,05 м

1

- керамзитобетон

а) пенополистирол

γ = 1600 кг/м3

γ = 40 кг/м3;

δ = 0,10 м;

б) плиты минерало-

2

- теплоизоляция;

ватные на битумном

3

- керамзитобетон

связующем

γ = 1600 кг/м3

γ =125-175 кг/м3

δ = 0,05 м

Продолжение прил. 3

1

2

3

Монолитные стены

1- керамзитобетон

а) пенополистирол

γ = 1200-1450 кг/м3,

γ = 40 кг/м3;

δ = 0,3-0,5 м;

б) плиты минерало-

2

- теплоизоляция;

ватные на синтетиче-

3

- полимерная шту-

ском связующем

катурка по сетке,

γ =125 кг/м3

δ = 0,003 м

1

- керамзитобетон

γ = 1200-1600 кг/м3,

δ = 0,16-0,2 м;

Заливочный

2

- теплоизоляция;

пенополистирол

3

- несъемная опалуб-

γ = 40 кг/м3

ка из железобетонных

или керамзитобетон-

ных (γ =125 кг/м3)

скорлуп, δ = 0,08 м

Самонесущие стены

1

- ячеистый бетон

«Сибит»,

γ = 600-700 кг/м3,

Пенополистирольные

δ = 0,35-0,4 м;

плиты

2

- теплоизоляция;

γ = 40 кг/м3

3

- полимерная шту-

катурка по сетке,

δ = 0,003 м

1

- полистиролбетон-

ные блоки

γ = 250-550 кг/м3,

Пенополистирольные

δ = 0,3 м;

плиты

2

- теплоизоляция;

γ = 40 кг/м3

3

- полимерная шту-

катурка по сетке,

δ = 0,003 м

Продолжение прил. 3

1

2

3

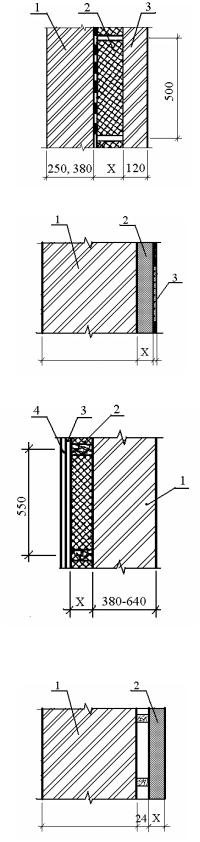

Несущие стены из кирпича

1- кирпичная кладка

а) пенополистирол

γ = 1600-1800 кг/м3,

γ = 40 кг/м3;

δ = 0,25 или 0,38 м;

2

- теплоизоляция;

б) плиты минерало-

3

- кирпичная кладка

ватные на синтетиче-

γ = 1600-1800 кг/м3,

ском связующем

δ = 0,12 м

γ = 100-125 кг/м3

1- кирпичная кладка

а) пенополистирол

γ = 1600-1800 кг/м3,

γ = 40 кг/м3;

δ = 0,38; 0,51; 0,64м;

2

- теплоизоляция;

б) плиты минерало-

3

- полимерная шту-

ватные на синтетиче-

катурка по сетке,

ском связующем

δ = 0,003 м

γ = 100-125 кг/м3

1- кирпичная кладка

а) пенополистирол;

γ = 1600-1800 кг/м3,

δ = 0,38; 0,51; 0,64м;

б) плиты минерало-

2

– теплоизоляция;

ватные на синтетиче-

3

– деревянная

ском связующем

обшивка δ = 0, 022 м

γ = 100-125 кг/м3

по рейкам;

4

– сухая гипсовая

штукатурка δ = 0,01 м

1

- любая кирпичная

Состав панели

или панельная стена;

«Полиалпан»:

2

- облицовочные

наружный металличе-

панели «Полиалпан»

ский лист δ = 0,5 мм;

по деревянной

теплоизоляция – по-

обрешетке 24х60 мм.

лиуретан γ = 30 кг/м3,

Панели «Полиалпан»

λ = 0,029 Вт/м·оC;

могут иметь толщину

внутренний слой –

25 или 50 мм

алюминиевая фольга

δ = 0,05 мм

Эскиз конструкции

Состав слоёв

Вид теплоизоляции

1

2

3

Чердачное перекрытие в зданиях с холодным чердаком

1

- железобетонная

а) плиты пенополи-

многопустотная пли-

стирольные ПСБ-С

та, δ = 0,22 м;

γ = 40 кг/м3;

2

- пароизоляция –

б) плиты фенольные

один слой рубероида;

ФРП-1

3

- теплоизоляция;

γ = 100 кг/м3;

4

- стяжка из цемент-

в) плиты минерало-

нопесчаного рас-

ватные повышенной

твора δ = 0,02 м

жесткости

γ = 100-200 кг/м3

Покрытия

в зданиях с теплым

чердаком

и безрулонной кровлей

1- железобетон

а) плиты пенополи-

δ = 0,1 м;

стирольные ПСБ-С

2

- теплоизоляция;

γ = 40 кг/м3;

3

- железобетон

б) плиты фенольные

δ ≥ 0,04 м;

ФРП-1

4

- окраска гидроизо-

γ = 100 кг/м3;

ляционной кремний-

в) плиты минерало-

органической масти-

ватные повышенной

кой

жесткости

γ = 100-200 кг/м3

1- теплоизоляция;

Легкие бетоны

2

- железобетон

δ ≥ 0,04 м;

плотностью

3

- окраска гидроизо-

γ ≥ 1200 кг/м3

ляционной кремний-

органической масти-

кой

Продолжение прил. 4

1

2

3

Совмещенные (бесчердачные) покрытия

1

-

железобетонная пли-

а) плиты пенополи-

та,

δ = 0,03 м (или желе-

стирольные ПСБ-С

зобетонная многопус-

γ = 40кг/м3;

тотная плита,

δ = 0,22 м);

б) плиты фенольные

2

- пароизоляция – один

ФРП-1

слой рубероида;

γ = 100 кг/м3;

3

- теплоизоляция;

в) плиты минерало-

4

- стяжка из цементно-

песчаного раствора

δ

ватные повышенной

= 0,015 м;

жесткости

5

- рулонный ковер

(3

γ = 100-200 кг/м3

слоя);

6

- гравий на антисепти-

рованной мастике,

δ = 0,02 м

1

- стальной профилиро-

а) плиты фенольные

ванный настил;

ФРП-1

2

- рубероид, наклеен-

γ = 100 кг/м3;

ный на горячем битуме;

б) плиты минерало-

3

- теплоизоляция;

4

- рулонный ковер;

ватные повышенной

5

- гравий на антисепти-

жесткости

рованной мастике,

γ = 100-200 кг/м3

δ = 0,02 м

1

- стальной профилиро-

а) Пенополиуретан

ванный настил;

заливочный

2

- теплоизоляция;

γ = 40 кг/м3

3

- мешочная бумага

б) Фенольный

или слой рубероида;

4

- рулонный ковер

пенопласт заливоч-

(4 слоя);

ный γ = 100 кг/м3

5

- гравий на антисепти-

рованной мастике,

δ = 0,02 м
