Дилатометрические термометры
Принцип работы дилатометрического термометра основан на удлиненииметаллическогостержня
Lt = L0 (1+αt),
где α – коэффициент линейного температурного расширения материала стержня.
Обычно в качестве чувствительного элемента используют трубку из металла с высоким α (латунная трубка), внутри которой располагается стержень из материала с более низким α, например, инвара, фарфора, кварца.
Лекция8.МетодыиСИтемпературы |
31 |
Дилатометрические термометры

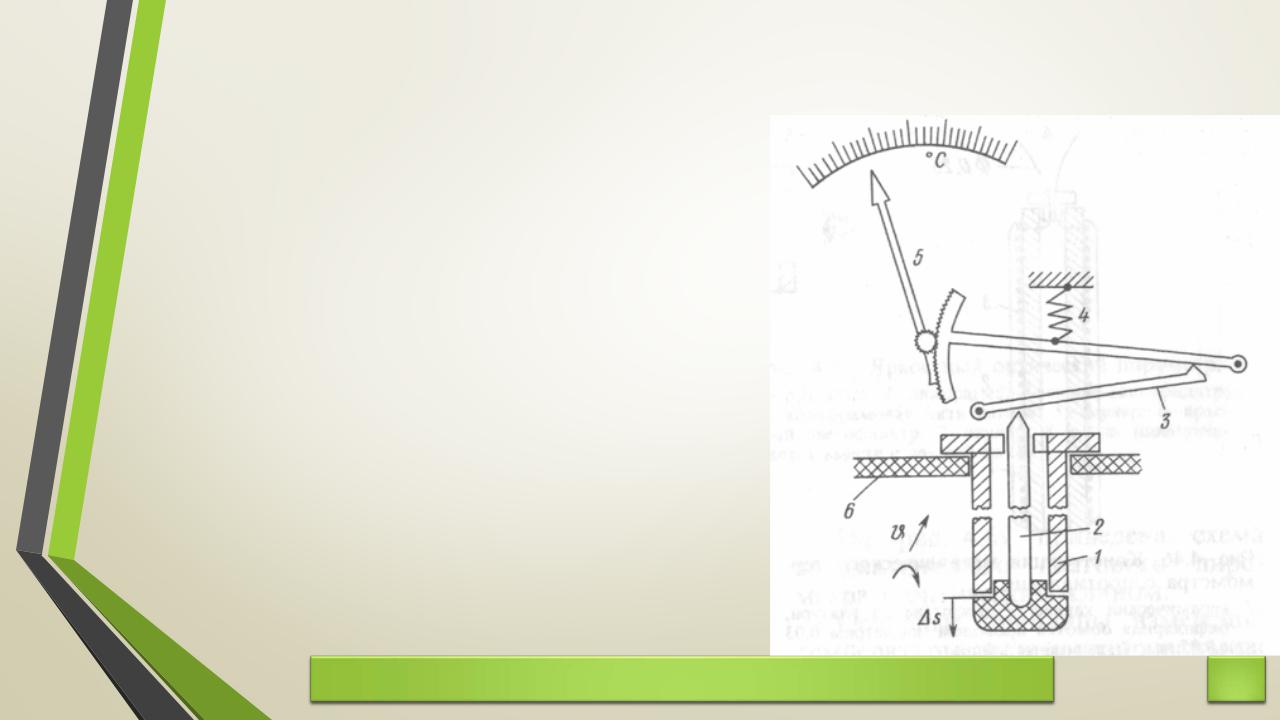

Измеритель |
имеет |
металлическую |
|
трубку 1, которая при нагревании |
|
||
удлиняется. Это перемещение передаётся |
|
||
керамическому стержню 2, имеющему |
|
||
очень малый |
коэффициент линейного |
|
|
расширения. Стержень воздействует на |
|
||
систему рычагов, приводящих стрелку во |
|
||
вращательное |
движение. |
Механические |
|
рычажные и редукторные |
передаточные |
|
|
устройстваувеличиваютотклонение. |
|
||
Диапазон измерения 0–1000 °С, |
|
||
Погрешностьсоставляет1–3%. |
|
||
|
Лекция8.МетодыиСИтемпературы |
32 |
|

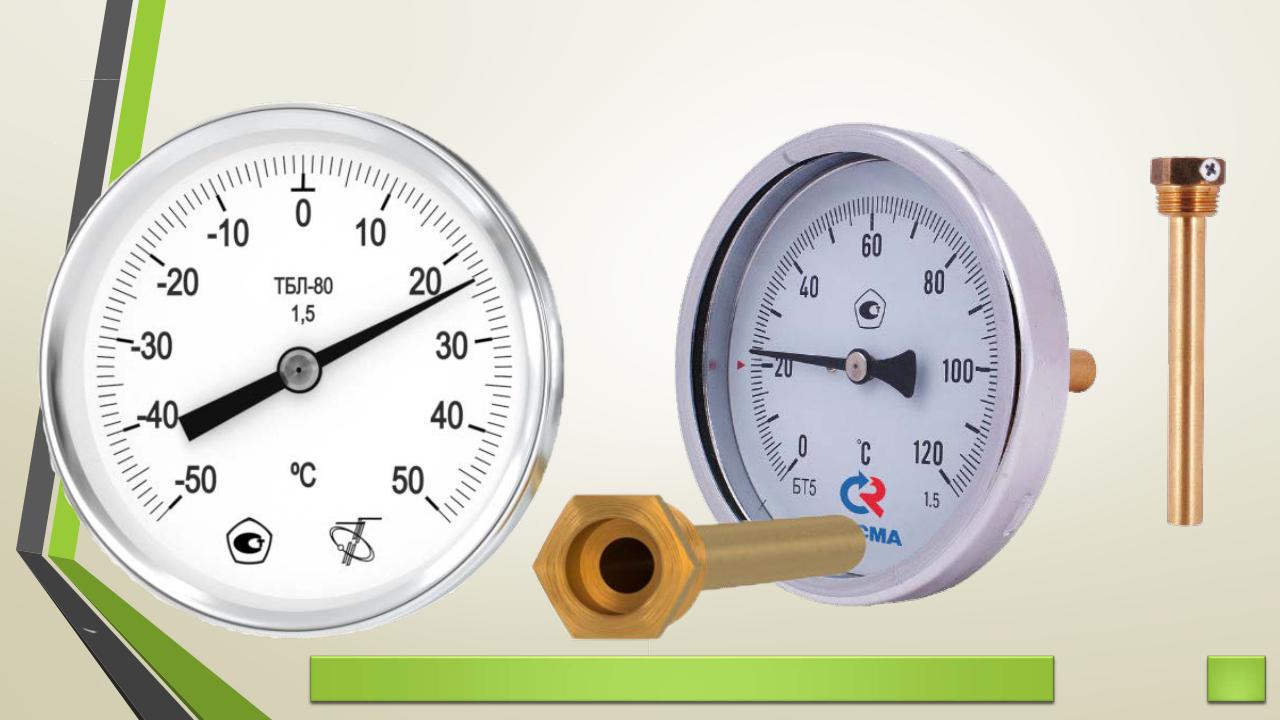

Дилатометрические термометры
Лекция8.МетодыиСИтемпературы |
33 |
Биметаллические термометры
Биметаллическиетермометры могутбытьизготовленывесьмамалых размеров, в этом их преимущество перед дилатометрическими. Они простывизготовленииидёшевы.
Вариант а используется, главным образом, в температурных реле (утюги); вариант б в виду большого отклонения свободного конца используютвтермометрахнепосредственногоотсчёта.
Диапазонизмеренияот-50 до +600 °С,погрешность1–3%.
Лекция8.МетодыиСИтемпературы |
34 |
