Термоэлектрические термометры
Зеебеком было установлено, что если температуры спаев t и t0 не равны, то в замкнутой цепи будет протекать электрический ток. Направление этого тока, называемого термотоком, зависит от соотношения температур спаев, т. е. если t>t0, то ток протекает в одном направлении,априt<t0 - вдругом.
При размыкании такой цепи на её концах может быть измерена так называемаятермоэлектродвижущаясила(термо-ЭДС).
Следует отметить, что рассматриваемый эффект обладает и обратимым свойством, заключающимся в том, что если в такую цепь извне подать электрический ток, то в зависимости от направления тока одинизспаевбудетнагреваться,адругойохлаждаться(эффектПельтье).
Лекция8.МетодыиСИтемпературы |
67 |
Термоэлектрические термометры
Контактная разность потенциалов и диффузия электронов - слагаемыерезультирующейтермо-ЭДСцепи, значениекоторойзависитв итогеотматериалатермоэлектродовиразноститемпературспаевТЭП.
Лекция8.МетодыиСИтемпературы |
68 |
Термоэлектрические термометры

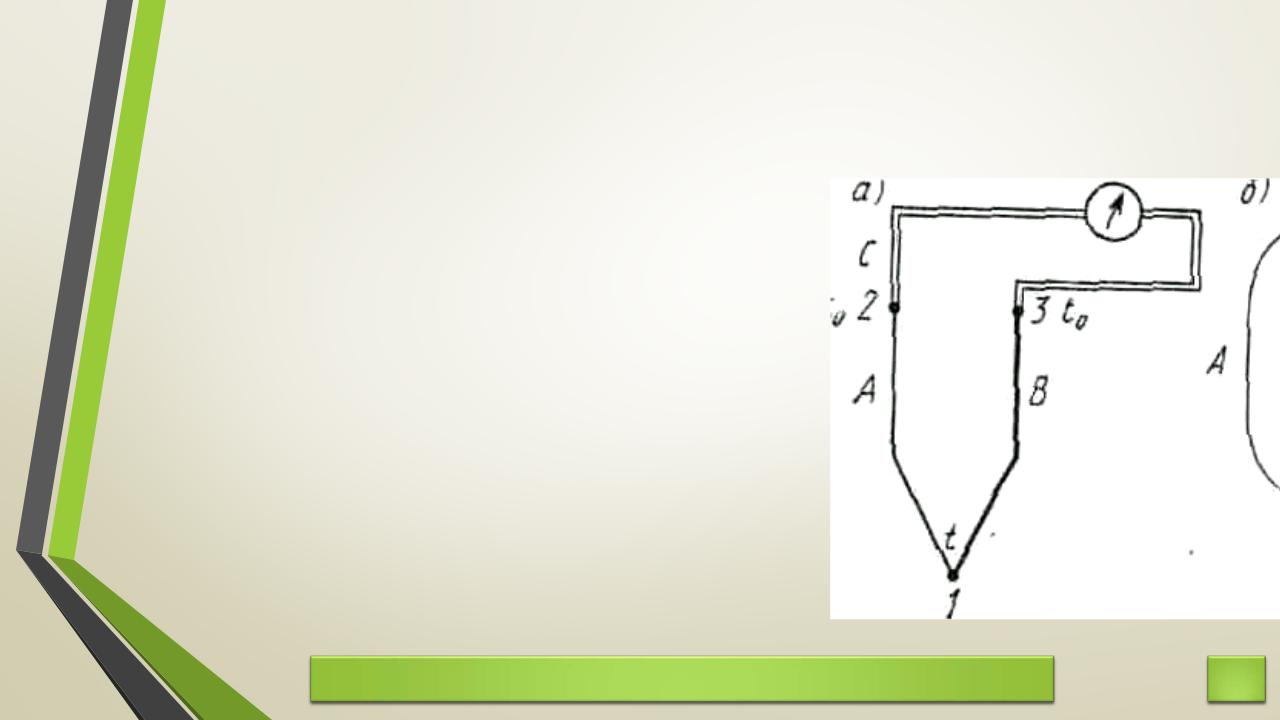

Для измерения термо-ЭДС ТЭП в его цепь включают измерительный прибор. Включение прибора можно представить как включение в цепь ещё одного, третьего проводника С. При включении измерительного прибора в разрыв спая свободного конца ТЭП имеет один рабочий спай1 идвасвободныхспая2 и3.
Лекция8.МетодыиСИтемпературы |
69 |
Термоэлектрические термометры

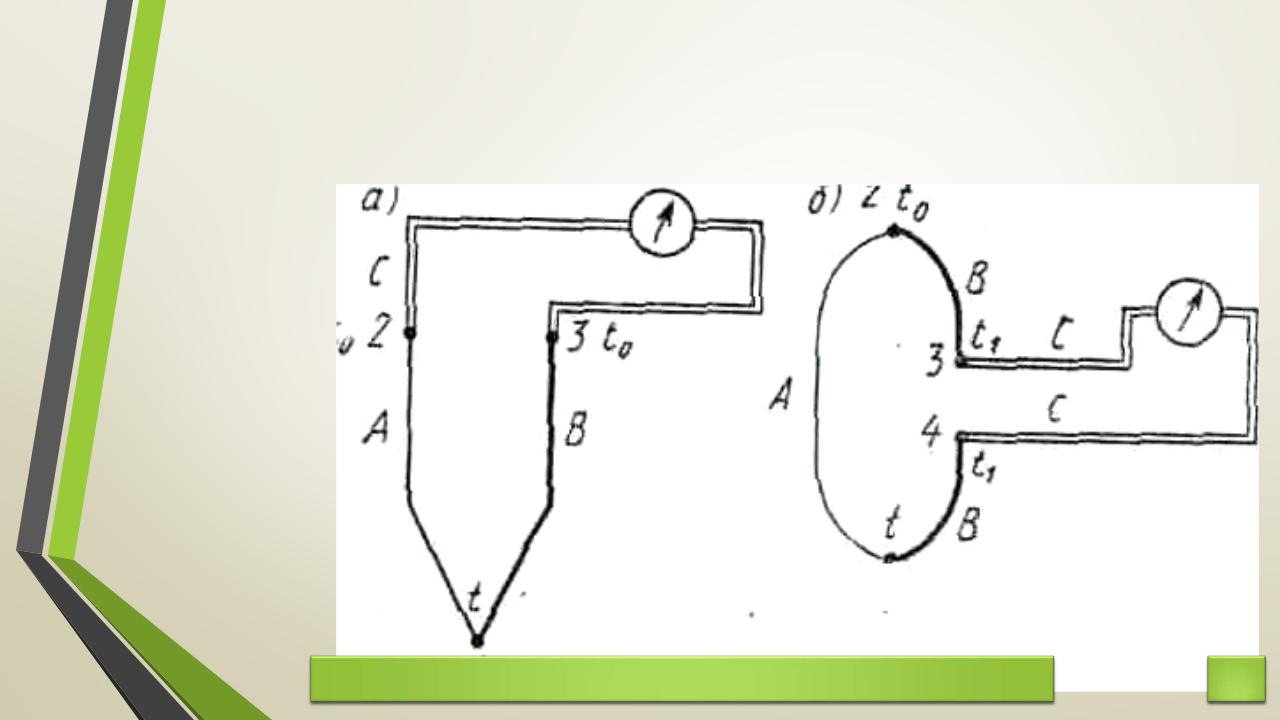

При включении по данной схеме (в разрыв одного из термоэлектродов) ТЭП имеет четыре спая: рабочий 1, свободный 2 идванейтральных 3 и 4 припостоянной температуреt1.
1
