5. Пример построения

В качестве примера рассмотрим прямоугольный в плане участок местности, на котором отмечены 25 характерных точек (рис. 9.2).

Требуется провести тахеометрическую съёмку данного участка и в конечном итоге изобразить его топографический план с помощью горизонталей.

Рис. 9.2. Схема расположения характерных точек рельефа

Съёмка начинается с разбивки замкнутого тахеометрического хода. В качестве вершин хода принимаются три характерные точки из упомянутых 25-ти, а именно точки №№ 23, 24, 25. За начало хода (станция I) примем точку № 23, и зададим для неё условные прямоугольные координатыX_I = 78,74;Y_I = 50,37, а также отметкуZ_I = 28,2 м.

Для определения координат двух других вершин тахеометрического хода необходимо измерить внутренние углы тахеометрического хода, длины всех сторон, а также магнитный азимут первой стороны хода I–II (рис. 9.3).

Результаты измерений приводятся в табл. 9.3 (Журнал тахеометрической съемки). Используя эти данные, в ведомости определяются координаты вершин хода (табл. 9.4).

Для вычисления отметок всех вершин тахеометрического хода требуется знать превышения соседних вершин (передней и задней) по отношению к исходной (см. табл. 9.3).

После определения координат и отметок всех трёх вершин тахеометрического хода приступают к съёмке реечных точек в характерных точках рельефа.

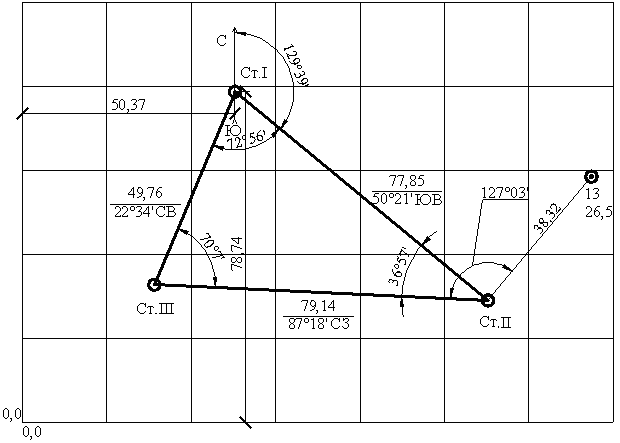

Рис. 9.3. Тахеометрический ход

Реечные точки снимаются с ближайших станций I, II, III, расположенных в вершинах тахеометрического хода, причём плановое положение точек определяется полярным способом (см. реечную точку № 13на рис. 9.3), а отметки через превышения. Полученные данные заносятся в ведомость реечных точек. Расчёт координат реечных точек производится в табличной форме, например в программеExcel(табл. 9.5), при этом первой станции присваивается номер 23, второй – 24, третьей – 25, обозначения величин, приведённых в табл. 9.5, показаны на рис. 9.1.

Полученные данные импортируются в блокнот, как это было описано ранее. Затем, с помощью одной из программ строятся интерполяционные треугольники (результаты для программы Pythagoras приведены на рис. 9.4, для программы Civil – на рис. 9.6, а для программы GeoniCS – на рис. 9.8, для программы CREDO – на рис. 9.10). Горизонтали, проведённые с помощью упомянутых программ при высоте сечения один метр, представлены, соответственно, для Pythagoras – на рис. 9.5, Civil – на рис. 9.7, GeoniCS – на рис. 9.9, CREDO – на рис. 9.11. Полученные результаты редактируются в AutoCAD.

Та б л и ц а 9.3

Журнал тахеометрической съёмки

№ точки стояния	№ точек визирования	Горизонтальный круг						Среднее значение угла	Высота инструмента	Вертикальный круг								Отсчеты по дальномерной шкале (в делениях шкалы)		= n2 –n1	Вычисление длин линий	Средняя длина линий	Вычисление превышений	Среднее превышение	Отметки точек
		КЛ КП	отсчеты		горизонтальные углы из полуприемов					КЛ КП	отсчеты		вертикальный угол		МО 
																		n1	n2
I	III	КЛ			0	0	0	725600	1554												49,75		-0,501		28,200
		КП
	II	КЛ			72	56	0														77,85
		КП																					2,299
-------------------------------------------------------------------------------------------------------------------------------------																						77,85	-----------	2,300	---------
II	I	КЛ			0	0	0	365700	1607												77,86		-2,300		30,50
		КП
	III	КЛ			36	57	0														79,13
		КП																					-2,800
------------------------------------------------------------------------------------------------------------------------------------																						79,14	-----------	-2,800	---------
III	II	КЛ			0	0	0	700700	1572												79,15		2,800		27,700
		КП
	I	КЛ		I	70	07	0														49,76
		КП																					0,500
----------------------------------------------------------------------------------------------------------------------------------																						49,76	-----------	0,500	---------
I	III	КЛ																			49,75		-0,501		28,200
		КП
	II	КЛ
		КП

Т а б л и ц а 9.4
