ЛЕКЦИЯ 14

Тема 11. Моделирование информационной системы организации (окончание)

11.3. Моделирование информационной структуры организации в среде ARIS BPE 7.1

«… ни один серьезный проект на современном предприятии, связанный с вопросами оптимизации и перестройки управления, не может быть решен без использования подобного средства»

The Economist, 2009

Методология ARIS основана на разработанной профессором А.-В. Шеером теории «Архитектура интегрированных информационных систем» (Architecture of Integrated Information System — ARIS). Она определяет принципы моделирования практически всех аспектов деятельности организаций, что является ее коренным отличием от других методологий.

Инструментальная система ARIS предназначена для визуального представления принципов и условий функционирования различного рода организаций, а так же для анализа их деятельности по различным показателям.

Целью такого анализа является определение идеальных характеристик, реформирование организационной структуры, функций бизнес-процессов, используемых данных. Любая организация в методологии ARIS рассматривается с четырёх точек зрения: организационной, функциональной, обрабатываемых данных и структуры бизнес-процессов

Методология ARIS реализует принципы структурного анализа и позволяет определить и отразить в моделях основные компоненты организации, протекающие процессы, производимую и потребляемую продукцию, используемую информацию, а так же выявить взаимосвязи между ними. Создаваемые модели представляют собой документированную совокупность знаний о системе управления, включая организационную структуру, протекающие процессы, взаимодействия между организацией и субъектами рынка, состав и структуру документов, последовательность шагов процессов, должностные инструкции отделов и их сотрудников.

В отличие от других подходов, методология ARIS предполагает хранение всей информации в едином репозитории, что обеспечивает целостность и непротиворечивость процесса моделирования и анализа, а также позволяет проводить верификацию моделей.

Система ARIS позволяет строить взаимосвязанные и взаимосогласованные модели. В ARIS реализуется пять типов подсистем (представлений). Графически такой подход представлен на рисунке:

1. Организационные модели, описывающие иерархическую структуру системы, иерархию организационных подразделений, полномочия отдельных лиц, связи между ними.

2. Функциональные модели – описывают функции (процессы, операции), выполняемые в организации.

3. Модель процессов – представляет комплексный взгляд на реализацию деловых процессов в рамках системы и объединяет остальные модели.

4. Модель данных (информационная модель) – отражает структуру информации, необходимой для реализации всей совокупности функций системы.

5. Модель выходов/входов – описывает потоки материальных и нематериальных входов и выходов, включая денежные средства.

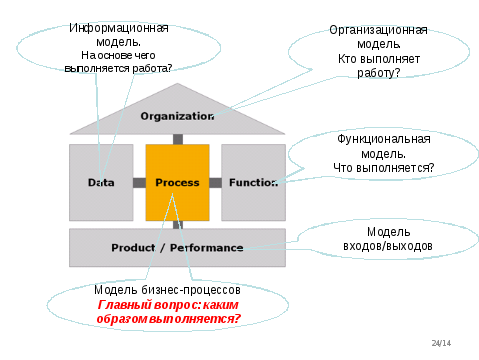

Рис. Взаимосвязь видов моделей ARIS (здание ARIS)

Модель процессов/управления – отражает динамику системы (бизнес-процессы). Четыре других типа моделей – описывают структуру системы (статику).
