9. Магистральные и зоновые оптические кабели связи

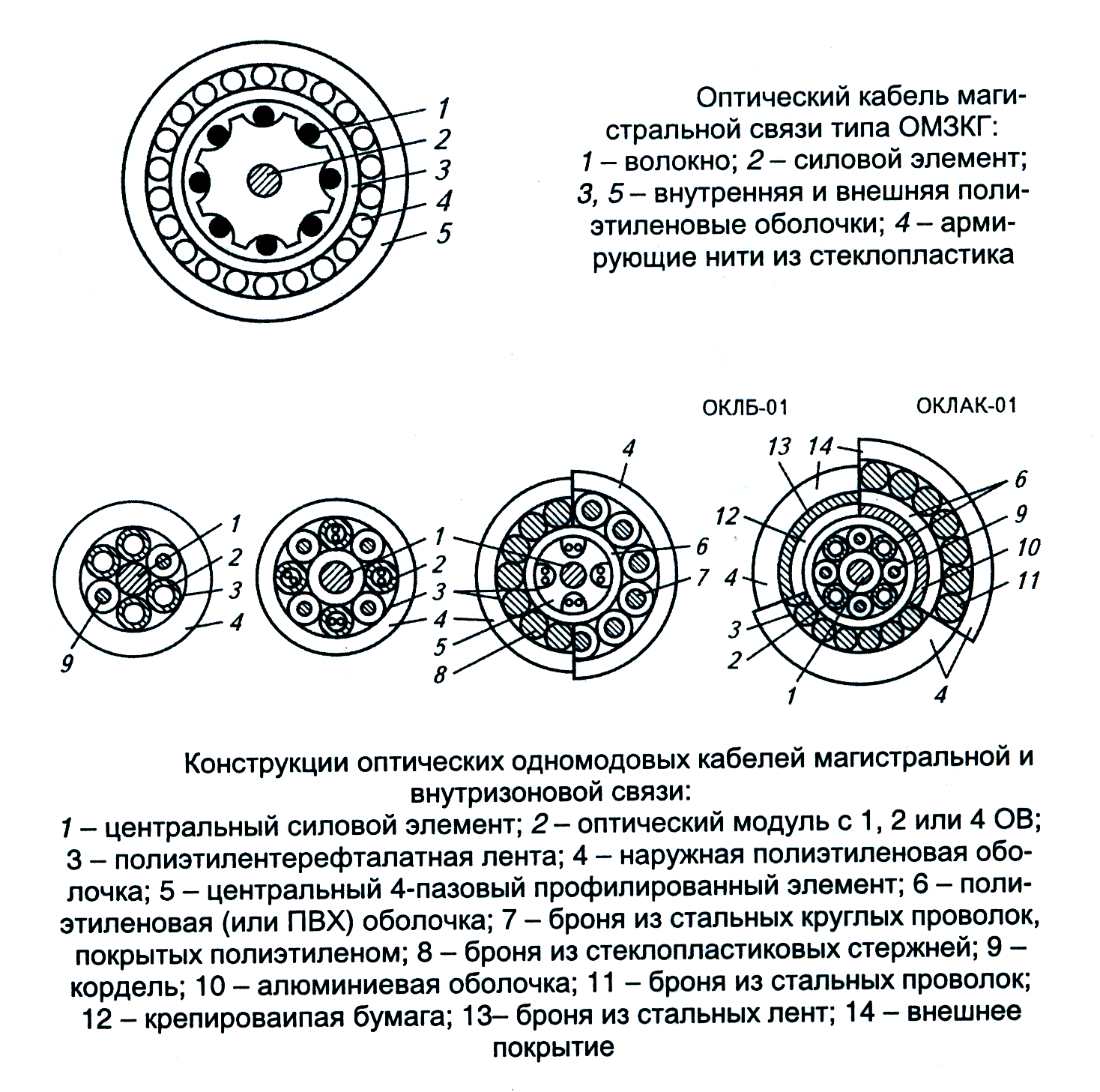

Магистральные ОКС предназначены для передачи сигналов на большие расстояния. Поэтому такие кабели всегда изготавливаются с использованием одномодовых волоконных световодов. Предпочтительным является модульная конструкция на основе ВС со смещенной нулевой дисперсией или «выровненной» («сглаженной») дисперсией для обеспечения максимальной пропускной способности линии связи и максимального расстояния между ретрансляторами сигналов. Примеры конструкций кабелей данного типа приведены на рис. 9.1. Данный тип конструкции считают кабелем первого поколения.

Рис. 9.1.

Примером кабеля для магистральной и зоновой связи является кабель типа «ДП2» («ДА2»), производимого ОАО «Свекабель» (рис. 9.2, с сайта ОАО «Севкабель»).

ДП2, ДА2

1. Центральный силовой элемент — стеклопластиковый стержень;

2. ПБТ трубка со свободно уложенными оптическими волокнами и гидрофобным гелем;

3. Кордель ( по заказу 2, 4, 8 медных изолированных жил);

4. Межмодульный гидрофобный заполнитель;

5. Водоблокирующая и алюмополиэтиленовая лента, наложенная продольно с перекрытием;

6. Промежуточная ПЭ оболочка;

7. Армирование двумя повивами из круглых стальных оцинкованных проволок;

8. Наружная черная ПЭ оболочка с маркировкой.

Применение

• В грунтах всех групп в районах с активными проявлениями мерзлотно-грунтовых процессов, а также через судоходные реки и глубокие водные преграды.

Стандарты

• Сертификат соответствия техническим требования Госкомсвязи РФ от 21.05.98.

• Соответствие заявленным техническим характеристикам по ГОСТ МЭК 794-1-93.

• Сертификат соответствия системы качества ИСО 9002 Госстандарта РФ.

• Заключение о гигиенической и экологической безопасности на продукцию Министерства здравоохранения и Министерства экологии РФ.

Механические характеристики ДП2, ДА2

Количество оптических волокон в кабеле	2—288
Количество оптических волокон в модуле	2—12
Количество модулей в кабеле	4—18
Диаметр кабеля, мм	27,3—34,0
Масса кабеля, кг/км
- ДП2	1638—2490
- ДА2	1628—2463
Минимальный радиус изгиба, мм	546—680
Стойкость к продольному растяжению, кН	80,0
Стойкость к раздавливающим усилиям, кН/см	1,0
Стойкость к удару, Дж	50
Температурный диапазон эксплуатации, °С	- 60…+ 70
Температурный диапазон при прокладке,°С	- 10…+ 50

Еще одним примером может служить кабель типа «ДАС» («ДАУ»).

ДАС, ДАУ

1. Центральный силовой элемент — стеклопластиковый стержень;

2. ПБТ трубка со свободно уложенными оптическими волокнами и гидрофобным гелем;

3. Кордель ( по заказу 2, 4, 8 медных изолированных жил);

4. Межмодульный гидрофобный заполнитель; Водоблокирующая и алюмополиэтиленовая лента, наложеная продольно с перекрытием;

5. Промежуточная ПЭ оболочка;

6. Наружная черная ПЭ оболочка с маркировкой.

7. Армирование из круглых стальных оцинкованных проволок

8. Наружная черная ПЭ оболочка с маркировкой

Применение

• В грунтах всех групп, включая болота и неглубокие несудоходные реки.

Стандарты

• Сертификат соответствия техническим требования Госкомсвязи РФ от 21.05.98.

• Соответствие заявленным техническим характеристикам по ГОСТ Р МЭК 794-1-93.

• Сертификат соответствия системы качества ИСО 9002 Госстандарта РФ.

• Заключение о гигиенической и экологической безопасности на продукцию Министерства здравоохранения и Министерства экологии РФ.

Механические характеристики

Количество оптических волокон в кабеле	2—288
Количество оптических волокон в модуле	2—12
Количество модулей в кабеле	4—18
Диаметр кабеля, мм
- ДАС	15,8—26,0
- ДАУ	18,7—26,0
Масса кабеля, кг/км
- ДАС	470—1200
- ДАУ	695—1200
Минимальный радиус изгиба, мм
- ДАС	316—520
- ДАУ	374—520
Стойкость к продольному растяжению, кН
- ДАС	7,0—15,0
- ДАУ	20,0—40,0
Стойкость к раздавливающим усилиям, кН/см	0,5—1,0
Стойкость к удару, Дж	30
Температурный диапазон эксплуатации, °С	-60...+70
Температурный диапазон при прокладке,°С	-10...+50

К зоновым оптическим кабелям относятся также оптические кабели городской телефонной сети (ГТС) и сельской связи. Для кабелей ГТС строительная длина существенно меньше, чем для магистральных кабелей. Поэтому в кабелях ГТС возможно использование многомодовых (с параболическим профилем показателя преломления 50/125 и 62,5/125) волоконных световодов. Используемая броня – стальные проволоки, бронеленты, стеклопластиковые стержни, стальная оплетка. Оптические кабели для сельской связи могут использоваться для передачи сигналов на расстояния большие, чем кабели для ГТС. Поэтому в таких кабелях, как правило, используются одномодовые световоды. Обычно, кабели для сельской связи имеют четыре оптических волокна, так как плотность абонентов в сельской местности меньше, чем в городе. Кабели сельской связи могут укладываться в грунт, в этом случае конструкция кабеля аналогична ранее рассмотренным конструкциям, а могут подвешиваться на опорах местных линий электропередачи и электросвязи. В этом случае кабель изготавливается с дополнительным стальным тросом. Примеры кабелей сельской связи приведены на рис. 9.3.

Рис. 9.3.

Пример кабеля с несущим тросом представлен на рис. 9.4.

Рис. 9.4.

Примером кабеля с вынесенным силовым элементом является кабель типа «ДПВ» (рис. 9.5, «Севкабель»).

ДПВ

Применение

Для подвески на опорах линий связи, контактной сети железных дорог, линий электропередач.

Технические характеристики

Количество оптических волокон в кабеле	2—288
Диаметр кабеля, мм	8,5—17,2
Габаритный размер, мм	15,8—26
Масса кабеля, кг/км	115—250
Минимальный радиус изгиба, мм	110—340
Стойкость к продольному растяжению, кН	3,5; 5; 7; 9; 12 и более
Стойкость к раздавливающим усилиям, кН/см	не менее 0,4
Стойкость к удару, Дж	10
Срок службы	не менее 30 лет
Температурный диапазон при монтаже, °С	−15...+50
Температурный диапазон эксплуатации, °С	−60...+70
