ФГБОУ ВПО Санкт-Петербургский государственный политехнический университет Инженерно-строительный институт
Кафедра «Строительство уникальных зданий и сооружений»
Комплексный курсовой проект
в рамках дисциплин: «Архитектура ПГЗ», «Проектирование ПГС», «Параметрическое моделирование»
Общеобразовательная школа на 792 учащихся
декан ИСИ, |
д.т.н., проф., |
зав. кафедрой «СУЗиС» |
Ватин Николай Иванович |
Руководитель проекта |
асс. Стрижкова Яна Николаевна |
Архитектурные решения |
к.арх.н., доцент, |
Объемно-планировочные |
Гаевская Злата Анатольевна |
|
|
решения |
асс. Кукушкина Галина Андреевна |
Конструктивные решения |
асс. Маслак Татьяна Викторовна |
Выполнил |
студент Тарасов Владимир |
Санкт-Петербург 2012
Federal State Budget Educational Institution of Higher Professional Learning National research Saint-Petersburg State Polytechnical University
Institute of Civil Engineering
Department “Construction of Unique Buildings and Structures”
Complex Course Project
on disciplines: “Architecture of Civil Engineering”, “Design of Civil Engineering” “Parametric modeling”
Dean of ICE,
Head of Department “CUBS” Project leader
Architectural decisions Volume decisions Constructive decisions Prepared by
D.Sc., Prof. Nikolay Ivanovich Vatin
Educational School Ass. Yana Nickolayevna Strizhkova Ph.D., Ass. Prof.
Zlata Anatolievna Gayevskaya
Lect. Galina Andreevna Kukushkina
Lect. Tatiana Viktorovna Maslak student Tarasov Vladimir
Saint-Petersburg 2012
Разработанные разделы проекта, в соответствии с
87Постановлением Правительства РФ:
•Схема планировочной организации земельного участка (раздел 2)
•Архитектурные решения (раздел 3)
•Конструктивные и объемно-планировочные решения (раздел 4)
•Мероприятия по обеспечению пожарной безопасности (раздел 9)
•Мероприятия по обеспечению доступа маломобильных групп населения (раздел 10)
3/22
The scheme of land planning organization
Technical indicators
•Area of the land plot..…………..… 70200,00 m²
•Built-up area….....…..…………….. 9500,00 m²
•Area of coverings ……………...…. 27850,00 m²
•The area of green space……….... 32850,00 m²

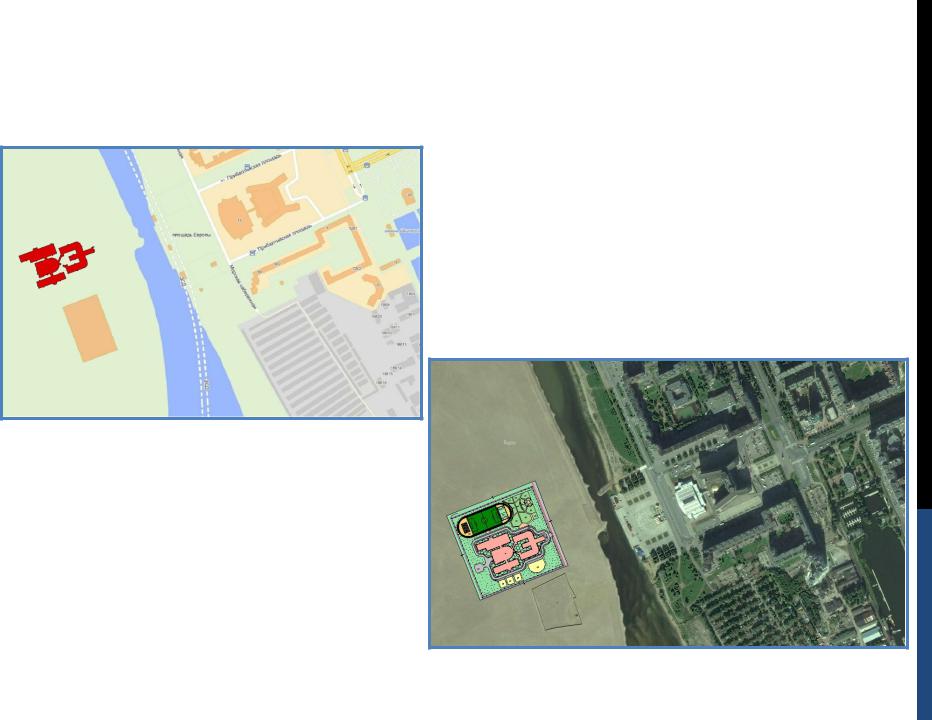

Address of building: 2, Academician
Sechenov st., the bulk territory of
Vasilievskiy island, Saint-Petersburg,
Russian Federation
4/22
СПОЗУ
Условные обозначения:
Граница участка под застройку Ограждение территории Проектируемое сооружение Спортивная зона Учебно-опытная зона Зона отдыха Газон Тротуар Мощение Дорога
5/22
Architectural decisions
Short characteristics of project:
•2-3 floors
•The total area of the building…. 17092,56 m²
•High of one floor ……………….. 4,5 m
•Cellar floor……….………………. 2,7 m
•High of school …...………….......17,0 m
6/22
План 1 этажа
Условные обозначения:
Рекреации Вестибюльная зона
Лестничные клетки и лифты Классы начальной школы Классы основной школы Административные помещения
Помещения изучения технологий Спортивно-оздоровительная группа
Столовая |
|
Оранжерея |
|
Переходы |
|
Медицинские кабинеты |
|
Группа центра информации |
|
С/у |
7/22 |
План 2 этажа
Условные обозначения: |
Группа помещений зрительного зала |
|
Оранжерея |
|
|
Рекреации |
|
|
Административные помещения |
|
|
Лестничные клетки и лифты |
|
|
Специализированные кабинеты |
|
|
Классы начальной школы, группа |
|
|
Балконы |
|
|
свободного творчества |
|
|
Переходы |
|
|
Классы основной школы |
|
|
С/у |
|
|
|
8/22 |
|
|
|
|
План 3 этажа
Условные обозначения:
Рекреации Лестничные клетки и лифты
Специализированные кабинеты Классы основной школы Учительская-методический кабинет С/у
9/22
План кровли
Уклон кровельного покрытия 2% Водосточные воронки 17 шт. Высота парапета 0,6 м
10/22
