.pdfприбывающие на разные порты, могут быть назначены разным FEC. Обычный форвардинг, с другой стороны, может рассматривать только ту информацию, которая прибывает вместе с пакетом в его заголовке.
3.Пакет, который вошел в сеть через определенный маршрутизатор, может быть помечен отлично от того, как он был бы помечен, если бы он вошел в сеть через другой маршрутизатор. В результате характер решения о форвардинге может зависеть от маршрутизатора доступа. Это не может быть сделано с помощью обычного форвардинга, потому что информация о маршрутизаторе доступа не передается вместе с пакетом.
4.Рассмотрение того, как пакет назначается FEC, может стать все более и более сложным, без какого-то влияния со стороны маршрутизаторов, которые просто перенаправляют и помечают пакеты метками.
5.Иногда желательно заставить пакет следовать по определенному маршруту, который был выбран явно в момент или до того, как пакет вошел
всеть, а не был выбран в результате обычной работы алгоритма динамической маршрутизации, осуществляемой в процессе прохождения пакета по сети. Это может быть сделано в результате определенной сетевой политики или для поддержки инженерных решений при обработке трафика. При обычном форвардинге это требует, чтобы пакет нес кодировку своего пути вместе с собой (маршрутизация от источника). При MPLS
форвардинге метка может быть использована для представления маршрута, так что не нужно передавать вместе с пакетом информацию о принадлежности к определенному маршруту.
Некоторые маршрутизаторы анализируют заголовок сетевого уровня пакета не только для того, чтобы просто выбрать следующий скачок пакета,
но и для того, чтобы определить предпочтительность, или класс сервиса
пакета. Они могут впоследствии использовать различные пороги отбрасывания (пакетов) или реализации дисциплин обслуживания для различных типов пакетов. MPLS позволяет, но не требует, чтобы предпочтительность, или класс сервиса пакета, был полностью или частично

получен на основании метки. В этом случае можно сказать, что метка представляет собой комбинацию FEC и предпочтительности, или класса сервиса пакета [17.8].

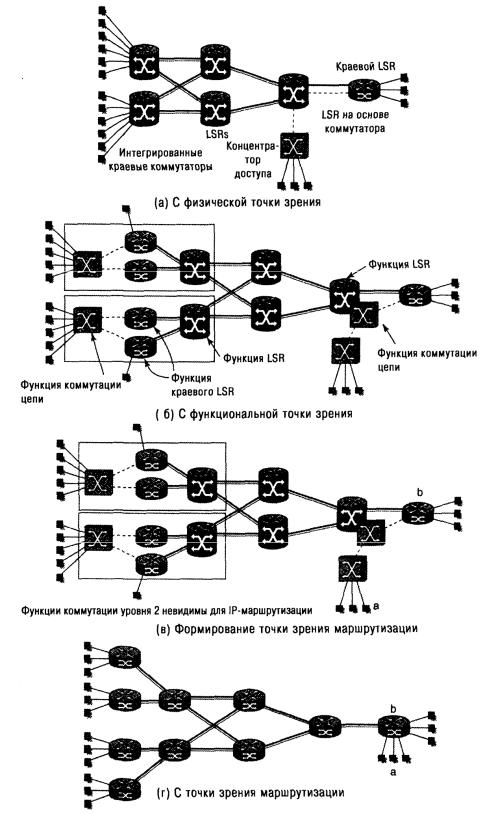

Рис. 17.12. Различные точки зрения на сети MPLS. (См. IEEE Communications Magazine, [17.8], рис. 5, с. 140)
На рис. 17.12 показано, что можно иметь несколько точек зрения на
MPLS:
1.Физическая точка зрения показана рис. 17.12(а). Эта точка зрения представляет физические устройства и линии в сети.
2.Функциональная точка зрения показана на рис. 17.12(б). Мы можем видеть, где устройства имеют несколько функций, они показаны отдельно. Например, рис. 17.12 включает два краевых устройства MPLS, типа тех, что возможны сегодня [17.8]. Каждый из этих двух устройств включает два функционально разделенных краевых LSR и один просто LSR. Дополнительно каждый из краевых устройств включает функции коммутации PVC (постоянных виртуальных цепей), которые функционально отделены от функций LSR.
3.С точки зрения маршрутизации (см. рис. 17.12(в),(г)) сеть выглядит так, как она выглядит с точки зрения протокола IP. Эти рисунки получены с использованием рис. 17.12(б) следующим образом:
а) Коммутаторы уровня 2 и функции коммутации PVC невидимы для IP-маршрутизации. Если клиентская сторона соединена с маршрутизатором с помощью PVC, то виртуальная цепь видится IP-маршрутизатором, как прямое соединение с одним скачком. Например, отметим узлы, помеченные на рис. 17.12(в), и предположим, что все они соединены с краевым LSR b. Тогда, с точки зрения маршрутизации, эти узлы непосредственно примыкают
кмаршрутизатору b.
б) Каждый краевой LSR или просто LSR соответствует маршрутизатору с точки зрения маршрутизации.
Проектирование IP-маршрутизации в сети MPLS в общем случае такой же процесс, как и проектирование IP-маршрутизации для обычной IP-сети. В соответствии с точкой зрения маршрутизации, сеть может быть разделена на области протокола внутренней маршрутизации, затем может быть спроектирован объединенный вариант, и т. д. [17.8].
17.12. Заключение
Сеть состоит из коммутаторов и линий связи, соединяющих эти коммутаторы. Коммутаторы, линии связи и устройства относятся к аппаратному обеспечению. Дополнительно сеть требует средства доступа и методы маршрутизации сообщения. В этой части сеть имеет дело с протоколами, известными как программное обеспечение. Может показаться, что мы описываем обычные электронные сети, хотя фактически мы имеем дело с оптическими сетями. В этой главе были рассмотрены возможные комбинации программно-аппаратного обеспечения для доступных оптических сетей настоящего и будущего. Мы обсуждали вопросы пропорций: сколько сетей останется электронными и сколько оптическими. Мы полагаем, что по-настоящему полностью оптические сети все еще остаются иллюзией и целью на будущее. Оптическую сигнализацию, использованную для формирования цепей в сетях, ориентированных на соединение, и заголовки в сообщениях для дейтаграммных сетей будет трудно реализовать с помощью технологий современного уровня.
Список литературы
Глава 1
1.Roger L. Freeman, Telecommunication Transmission Handbook, 4th ed., John Wiley & Sons, New York, 1998.
2.Fiber Optics System Design, M1L-HDBK-415, US Department of Defense, Washington, DC, 1985.
3.Govind P. Agrawal, Fiber-Optic Communication Systems, 2nd ed., John Wiley & Sons, New York, 1997.
Глава 2
1.Govind P. Agrawal, Fiber-Optic Communication Systems, 2nded., John Wiley & Sons, New York, 1997.
2.Fiber Optics System Design, MIL-HDBK-415, US Department of Defense, Washington, DC, 1985.
3.Donald J. Sterling, Jr., A Technician's Guide to Fiber Optics, 3rd ed., Delmar Publishers, Albany, NY, 2000.
4.Introduction of Fiber Optics, Coming Cable Systems, Hickory, NC, 2000.
5.Fiber Optic Catalog, Belden Wire and Cable Company, Richmond, IN, 1998.
6.Loose Tube us. Tight Buffered Cable in Outdoor Applications, AEN 26 Rev. 4, Coming Cable Systems, Hickory, NC, 2000.
7.Coming, Cable Systems LANscape Catalog, Premises Fiber Optic Products Catalog, 7th ed.. Coming Cable Systems, Hickory, NC, January 2000.
8.The Facts: Matched-Clad vs. Depressed-Clad Fiber, Coming News & Views, Coming, NY, April 1999.
9.Generic Requirements for Optical Fiber and Optical Fiber Cable, Telcordia (Bellcore) GR-20-CORE Issue 2, Piscataway, NJ, July 1998.
10.Product flyer, «Corning LEAF® Non-Zero Dispersion-Shifted Single-Mode Fiber» Coming, NY, 1999.
Глава 3
1.Tyco Electronics, Fiber Optic Division, catalog 1307895, Harrisburg, PA, May 2000.
2.Corning Cable Systems Design Guide, Release 4, Corning Cable Systems, Hickory, NC, 1999.
3.An Introduction to Fiber Optic Networking, AMP (Tyco Electronics), Harrisburg, PA, 1995.
4.Single Fiber Fusion Splicing, Corning Application Note AN 103, Corning, Inc., Corning, NY, June 1999.
5.Australian Photonics CRC lecture series. From the Internet at http://central.vislab.usyd.edu.au/photonics/devices/networks/coupler, October 2001.
6.Govind P. Agrawal, Fiber-Optic Communication Systems, 2nd ed., John Wiley & Sons, New York, 1997.
7.Guide to WDM Technology, 2nded., EXFO Electrical-Optical Engineering Co., Varnier, Quebec, Canada, 2000.
8.Transmission Characteristics of Passive Optical Components, ITU-T Rec. G.671, ITU Geneva, November 1996.
9.Generic Requirements for Fiber Branching Components, Telcordia GR-1209-
CORE, Issue 3, Piscataway, NJ, March 2001.
10.The IEEE Standard Dictionary of Electrical and Electronic Terms, 6th ed., IEEE, New York, 1996.
11.Overview of Selected 1EC (International Electrical Commission) References.
Глава 4
1.Govind P. Agrawal, Fiber-Optic Communication Systems, 2nd ed., John Wiley & Sons, NY, 1997.
2.Optical Fibres Systems Planning Guide, CCITT, Geneva, 1998.
3.Stamatios K. Kartalopoulos, Introduction to DWDM Technology, IEEE Press, New York, 1999.
4.Fiber Optics System Design, M1L-HDBK-415, US Department of Defense, Washington, DC, February 1985.
5.Lightwave (Magazine), World-wide Directory of Fiber Optic Communications Products and Services, Pennwell Corp., Tulsa, OK, March 25, 2000.
6.Lucent Technologies Advance Data Sheet (from the Web), C488-Type Laser Transmitter, Lucent Technologies, Murray Hill, NJ, February 2000. (Now Agere Technologies.)
7.OKI Technical Review, «Optical Transmitter Module for 10 Gbps Optical Communication Systems,» OKI Electric Industry, Inc., No. 158, Vol. 63, Sunnyvale, CA, April 1997.
8.Roger L. Freeman, Telecommunication Transmission Handbook, 4th ed., John Wiley & Sons, New York, 1998.
9.Cindana Tukatte, lolon Inc. «Tunable-laser Technologies vs. Opticalnetworking Requirements,» Lightwave, March 2001, page 136.
10.Vince Sykes, K2 Optronics, «External-Cavity Diode Lasers for Ultra-Dense WDM Networks,» Lightwave, March 2001, page 130.
11.Private communication, lolon, Inc., March 30, 2002.
Глава 5
1.Govind P. Agrawal, Fiber-Optic Communication Systems, 2nd ed., John Wiley & Sons, New York, 1997.
2.1998 New England Photoconductor, from the Web at www.netcorp.net.ici.
3.The IEEE Standard Dictionary of Electrical and Electronic Terms, 6th ed., IEEE New York, 1996.
4.Reference Data for Radio Engineers, 5th ed., ITT Howard W. Sams, Indianapolis, IN, 1968.
5.Roger L. Freeman, Reference Manual for Telecommunication Engineers, 2nd ed., John Wiley & Sons, New York, 1994.
6.Paul E. Green, Fiber Optic Networks, Prentice-Hall, Englewood Cliffs, NJ, 1993.
7.A Primer on Photodiode Technology, Centra Vision, Newbury Park, CA, 2000, from the Web at www.west.net/ ~ centro/tech2.htm.
8.Responsivity of Standard InGaAs Photodiodes, Fermionics, Inc., Simi Valley, CA, from the Web at www.fermionics.com/R1300.htm.
9.Photodiode Basics, Silicon Sensors, Inc., Dodgeville, WI, 2000, from the Web at www.siliconsensors.com.
10.Optical Fibres Systems Planning Guide, CCITT, ITU Geneva, 1989. 11.Avalanche Photodiodes: A Users'Guide, PerkinElmer Optoelectronics, Santa
Clara, CA, 2000, from the Web at www.perkinelmer.com.
12.Private communication, Epitaxx Inc., Mark Itzler on AADs for 10 Gbps applications.
13.R. J. Mclntyre, Multiplication Noise in Uniform Avalanche Photodiodes, IEEE Transactions on Electron Devices, ED-13, pages 164-168, 1966.
14.Fiber Optic System Design, M1L-HDBK-415, US Department of Defense, Washington, DC, February 1985.
15.Optical Interfaces for Equipment and Systems Relating to the Synchronous Digital Hierarchy, ITU-T Rec. G.957, ITU Geneva, July 1999.
16.Transport Systems Generic Requirements (TSGR): Common Requirements,
Bellcore (Telcordia) GR-499-CORE, Issue 2, December 1998, Bellcore (Telcordia), Piscataway, NJ.
17.Abhay M. Joshi, DC to 65 GHz. Wide Bandwidth InGaAs Photodiodes and Photoreceivers, Fiber Optics Forum, Discovery Semiconductors, Inc., Princeton, NJ, March 2000, from the Web at www.chipsat.com.
18.Optical Eye Pattern Measurement Procedure, EIA/TIA-526-4 Rev. A, EIA/TIA, Washington, DC, 1997.
Глава 6
1.Govind P. Agrawal, Fiber-Optic Communication Systems, 2nd ed., John Wiley & Sons, New York, 1997.
2.The IEEE Standard Dictionary of Electrical and Electronic Terms, 6th ed.,
IEEE, New York, 1996.
3.Characteristics of a Dispersion-Shifted Single-Mode Optical Fiber Cable, ITU- T Rec. G.653, ITU Geneva, April 1997.
4.Guide to WDM Technology Testing, 2nd ed., EXPO Electro-Optical Engineering, Inc., Quebec City, Canada, 2000.
5.Characteristics of Single Mode Optical Fiber Cable, ITU-T Rec. G.652, ITU Geneva, April 1997.
6.Characteristics of Non-Zen Dispersion Shifted Single-Mode Optical Fiber Cable, ITU-T Rec. G.655, ITU Geneva, October 1996.
7.Andre Girard, Handling Special Effects: «Non-Linearity, Chromatic Dispersion, Soliton Waves,» Lightwave, July 2000.
8.Characteristics of a Cut-off Shifted Single-Mode Optical Fiber Cable, ITU-T Rec. G.654, ITU Geneva, April 1997.
9.G. Mahike and P. Goessing, Fiber Optic Cables, 3rd ed., Siemens BerlinMunich, John Wiley & Sons, New York, 1997.
10.Applications Related Aspects of Optical Fiber Amplifier Devices and Subsystems, ITU-T Rec. G.663, ITU Geneva, October 1996.
Глава 7
1.Govind P. Agraval, Fiber-Optic Communication Systems, 2nd ed., John Wiley & Sons, New York, 1997.
2.Guide to WDM Technology Testing, EXPO Electro-Optical Engineering Inc., Quebec City, Canada, 2000.
3.S. Shimada and H. Ishio, eds., Optical Amplifiers and Their pplications, John Wiley & Sons, Chichester, England, 1992.
4.Thomas Fuerst, Today's Optical Amplifiers Enable Tomorrow's Optical Layer,
Lightwave, July 1997.
5.Makoto Shimizu, Non-Silica-Based Fiber Amplifiers Open New Wavelength Regions for WDM, Lightwave, November 1999.
6.The IEEE Standard Dictionary of Electrical and Electronic Terms, 6th ed.,
IEEE Std-100-96, IEEE Press, New York, 1996.
7.Application-Related Aspects of Optical Fiber Amplifier Devices and Subsystems, ITU-T Rec. G.663, ITU Geneva, October 1996.
8.Telcordia Notes on Dense Wavelength Division Multiplexing (DWDM) and Optical Networks, Special Report, SR Notes, Series 02, Issue 1, Telecordia, Piscataway, NJ, May 2000.
9.SONET Regenerator (SONET RGTR) Equipment Generic Criteria, Technical Reference TR-NWT-000918, Issue 1, Piscataway, NJ, December 1990.
10.Alan Evans, Raman Amplification Key to Solving Capacity, System-Reach Demands, Corning, Inc., from Lightwave, August 2000, page 69.
11. Ashiqur Rahman, Design Issues of Distributed Raman Amplifiers for Reduced Noise Accumulation in Long-Haul, Repeatered Transmission, Lightwave, August 2000, page 70.
12.Introduction to SONET. Hewlett-Packard seminar, Burlington, MA 1993. 13.Synchronous Optical Network (SONET)—Basic Description including
Multiplex Structure, Rates and Formats. ANSI Tl.105-1995, ANSI, New York, 1995.
14.Private communication, Pierre Talbot, Inc., Quebec City, Canada, April 4, 2002.
15.Private communication. Dr. Alan Evans, Corning, Inc., Corning, NY, April 4, 2002.
Глава 8
1.Telecordia Notes on Dense Wavelength-Division Multiplexing (DWDM) and Optical Networks, Special Report, SR-NOTES-SERIES-02, Issue 1, Piscataway, NJ, May 2000.
2.Stamatios V. Kartalopoulos, Introduction to DWDM Technology, IEEE Press, New York, 2000.
3.Govind P. Agrawal, Fiber-Optic Communication Systems, 2nd ed., John Wiley & Sons, New York, 1997.
