два столбца фиксированного наполнителя. Байты этих двух столбцов фиксированного наполнителя каждого AU-3 должны быть одинаковы. Фаза VC-3 и указанных столбцов фиксированного наполнителя не фиксирована по отношению к AU-3. Положение первого байта VC-3 по отношению к указателю AU-3 определяется значением указателя. Указанные три AU-3 мультиплексируются в AUG по схеме с байт-интерливингом.

Рис. 9.34. Мультиплексирование блоков AU-3 в группу модулей AUG. (См.

[9.13], ITU-T G.707, рис. 7-3, с. 20.)

9.3.6.2. Мультиплексирование грибных блоков в VC-4 и VC-3

Мультиплексирование групп трибных блоков (TUG-3) в VC-4. Схема мультиплексирования 3 TUG-3 в VC-4 показана на рис. 9.35. TUG-3 - структура по типу матрицы размера 9 86. VC-4 состоит из одного столбца VC-4 РОН, двух столбцов фиксированного наполнителя и 258 столбцов полезной нагрузки. Три TUG-3 мультиплексируются по схеме с байтинтерливингом в поле полезной нагрузки VC-4 размера 9 258 и имеют фиксированную фазу по отношению к VC-4. Как описано в предыдущем подразделе по мультиплексированию AUG в STM-N, фаза VC-4 по отношению к AU-4 дается указателем AU-4.

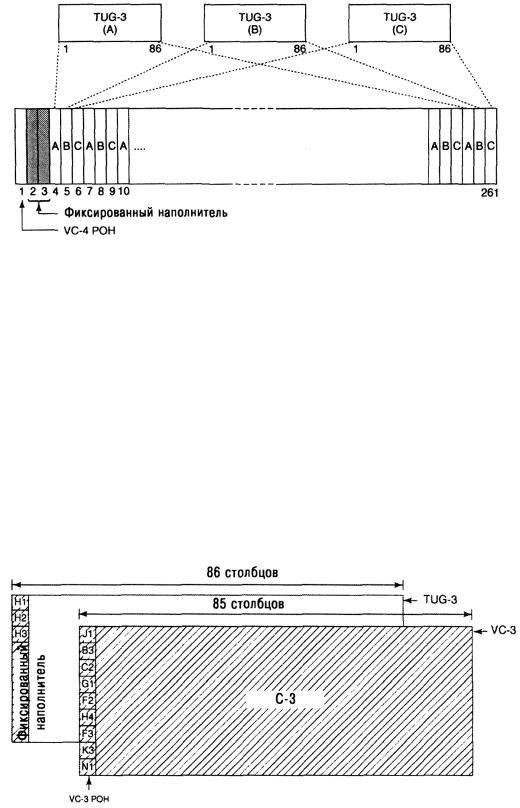

Рис. 9.35. Мультиплексирование трех групп TUG-3 в VC-4. (См. [9.13], ITU-T

G.707, рис. 7-4, с. 21.)

Мультиплексирование TU-3 в TUG-3. Мультиплексирование одного блока TU-3 в TUG-3 показано на рис. 9.36. Блок TU-3 состоит из VC-3 с 9- байтным VC-3 РОН и указателем TU-3. Первый столбец TUG-3 (представленного матрицей 9 86) предназначен для указателя TU-3 (байты H1, H2, НЗ) и (остаток) для фиксированного наполнителя. Фаза VC-3 по отношению к TUG-3 определяется указателем TU-3.

Рис. 9.36. Мультиплексирование одного блока TU-3 в TUG-3. (См. [9.13], ITU-

Т G.707, рис. 7-5, с. 21.)

Мультиплексирование TUG-2 в TUG-3. Схема мультиплексирования TUG-2 в TUG-3 приведена на рис. 9.37. Структура TUG-3 - матрица размера 9 86, первые два столбца которой — фиксированные наполнители.

Рис. 9.37. Мультиплексирование группы блоков TUG-2 в TUG-3. (См. [9.13],

ITU-T G.707, рис. 7-6, с. 22.)

Рис. 9.38. Мультиплексирование группы блоков TUG-2 в VC-3. (См. [9.13],

ITU-T G.707, рис. 7-8, с. 24.)

Рис. 9.40. Схема нумерации смещений указателя AU-3. (См. [9.13], ITU-T

G.707, рис. 8-2, с. 35.)

Рис. 9.41. Кодирование указателя AU-n/TU-3 (H1, H2, Н3). (См. [9.13], ITU-Т G.707, рис. 8-3, с. 36.)

Как показано на рис. 9.41, значение указателя AU-3 — также двоичное число в диапазоне от 0 до 782. Так как существуют три AU-3 в группе AUG, то каждый имеет свои собственные наборы байт H1, H2 и Н3.

Заметим, что байты Н показаны на рис. 9.39 в виде последовательности. Первый набор H1, H2, Н3 соответствует первому AU-3, второй - второму AU-3 и т.д., причем каждый указатель AU-3 функционирует независимо.

Во всех случаях, байты указателя AU-n не учитываются как смещение. Например, в AU-4, значение указателя 0 показывает, что VC-4 начинается с байта, следующего непосредственно за последним Н3 байтом, тогда как смещение 87 указывает, что VC-4 начинается на три байта дальше, чем байт К2.

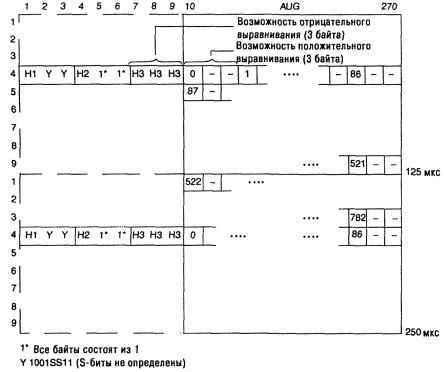

Частотное выравнивание. Если существует смещение по частоте между скоростями фреймов AUG и VC-n, то значение указателя будет увеличено или уменьшено, так, как это необходимо, и приведет к соответствующему положительному или отрицательному выравниванию на байт или байты. Последовательные операции с указателем должны быть отделены друг от друга по крайней мере тремя фреймами (т.е., могут начинаться каждый четвертый фрейм), в которых значение указателя остается постоянным. Если скорость VC-n слишком мала, по сравнению со скоростью AUG, тогда выравнивание VC-n должно периодически соскальзывать во времени вниз и значение указателя должно увеличиваться на 1. Индикатором этой операции является инвертирование бит 7, 9, 11, 13 и 15 (1-биты) слова указателя, которое запускает механизм 5-битного мажоритарного голосования на стороне приемника. В результате его срабатывания, три байта положительного выравнивания появляются сразу за байтом Н3 в фрейме AU-4, содержащим инвертированные 1-биты. Последующие указатели будут содержать новое смещение. Это наглядно показано на рис. 9.42.

Для фреймов AU-3 байты положительного выравнивания появляются сразу за соответствующим байтом Н3 фрейма AU-3, содержащего

инвертированные 1-биты. Последующие указатели будут содержать новые смещения.

Если скорость фрейма VC-n слишком велика по сравнению со скоростью AUG, тогда выравнивание VC-n должно периодически оказываться во времени впереди, и значение указателя должно уменьшаться на 1. Индикатором этой операции является инвертирование бит 8, 10, 12, 14 и 16 (D-биты) слова указателя, которое запускает механизм 5-битного мажоритарного голосования на стороне приемника. В результате его срабатывания, три байта отрицательного выравнивания появляются в байте Н3 фрейма AU-4, содержащим инвертированные D-биты. Последующие указатели будут содержать новое смещение.

Генерация указателя. Ниже приведены следующие правила генерации указателя AU-n:

1.При нормальном функционировании, указатель позиционирует начало VC-n внутри фрейма AU-n. Флаг новых данных NDF устанавливается равным 0110. NDF состоит из N-бит, биты 1-4 в слове указателя.

2.Значение указателя может быть изменено только при осуществлении операций 3, 4 или 5 (см. ниже).

3.Если требуется положительное выравнивание, текущее значение указателя посылается с инвертированными I-битами, и последующая возможность положительного выравнивания приводит к заполнению фиктивной информацией. Последующие указатели содержат значение предыдущего указателя увеличенное на 1. Если предыдущее значение является максимальным, то последующий указатель сбрасывается на 0. Вслед за этой операцией на протяжении трех фреймов не допускаются какие-то операции увеличения или уменьшения указателя.

4.Если требуется отрицательное выравнивание, текущее значение указателя посылается с инвертированными D-битами, и последующая возможность отрицательного выравнивания перезаписывается с фактическими данными. Последующие указателя содержат значение предыдущего

указателя, уменьшенное на единицу. После этой операции на протяжении трех фреймов не допускаются какие-то операции увеличения или уменьшения указателя.

5. Если выравнивание VC-n изменяется по причинам, отличным от указанных в п.3 и 4, то новое значение указателя должно быть послано вместе с установкой флага NDF на 1001. NDF появляется только в первом фрейме, который содержит эти новые значения. Новая позиция VC-n начинается с первой ячейки смещения, указанной новым указателем. После этой операции на протяжении трех фреймов не допускаются операции увеличения или уменьшения указателя.

Интерпретация указателя. Ниже приведены следующие правила интерпретации указателя AU-n:

1.При нормальном функционировании, указатель определяет начало VC-п внутри фрейма AU-n.

2.Любые вариации текущего значения указателя игнорируются до тех пор, пока не будет получено последовательно три раза непротиворечивое новое значение, или ему не будет предшествовать одно из правил 3, 4 или 5. Любое непротиворечивое новое значение, полученное последовательно три раза, имеет более высокий приоритет над теми, что следуют из правил 3 и 4

3.Если большинство I-бит в слове указателя инвертированы, указывается операция положительного выравнивания. Последующие значения указателя должны увеличиваться на 1.

4.Если большинство D-бит в слове указателя инвертированы, указывается операция отрицательного выравнивания. Последующие значения указателя должны уменьшаться на 1.

5.Если флаг NDF интерпретируется как «допустимая операция», совпадающее значение указателя должно быть заменено текущим при смещении, указанном новым значением указателя, до тех пор пока приемник не находится в состоянии, которое соответствует потере указателя.
