Код 3.1

Public Class Form1

Dim w, h, Dw, Dh As Integer

Dim i, n As Short

Dim a, s, f1, f2, dx, dy As Single

Dim c As Color

Dim pen As New Pen(Color.Brown, 1)

Private Sub Диаграмма_Click(ByVal _ sender As Object, _

ByVal e As System.EventArgs) _ Handles Диаграмма.Click

Dim gr As Graphics = PictureBox1.CreateGraphics w = PictureBox1.Width : h = PictureBox1.Height dx = w / 10 : dy = h / 10

Dw = w - 2 * dx : Dh = h - 2 * dy n = ListBox1.Items.Count

s = 0

For i = 0 To n - 1

a = CSng(ListBox1.Items.Item(i)) s = s + a

Next gr.Clear(PictureBox1.BackColor) f1 = 0 : f2 = 0

For i = 0 To n - 1

a = CSng(ListBox1.Items.Item(i)) f1 = f1 + f2

f2 = 360 * (a / s)

c = Color.FromArgb(255, _

150 + 100 * Rnd(), 150 + 100 * Rnd(), _ 150 + 100 * Rnd())

Dim br As New SolidBrush(C) gr.FillPie(br, dx, dy, Dw, Dh, f1, f2) gr.DrawPie(pen, dx, dy, Dw, Dh, f1, f2)

Next End Sub

End Class

В рассмотренной процедуре сначала объявлена переменная gr как объект (экземпляр) класса Graphics, позволяющий применять графические методы к графическому окну PictureBox1.

Переменные Dw и Dh – это горизонтальный и вертикальный диаметры эллипса.

31

Переменные dx и dy – это «поля» на графическом окне, чтобы эллипс не касался краёв окна.

Переменная s – это сумма чисел в списке длиной n. Переменные f1 и f2 – углы, измеряемые в градусах – параметры

методов FillPie и DrawPie – рисования сектора.

Цвет сектора – это «случайный» цвет (переменная c) для кисти (переменная br), которая определяется в цикле для каждого сектора. Чтобы цвет был не слишком тёмным, каждая из трёх составляющих цвета получает значение 150 + 100 * Rnd().

Следующий шаг проектирования данного приложения – это реализация печати округленных значений ∑aiai 100% на секторах

диаграммы.

Рис. 3.2. Окно приложения с напечатанными значениями на секторах

Указанные значения печатаются на секторах с помощью графического метода DrawString путем добавления в процедуру (в тело цикла For … Next) вызова данного метода:

Числа 5, 15 и 0.35 в значениях параметров метода DrawString подобраны эмпирически – для установки нужных мест печати.

32

Напомним (см. работу № 2), что для успешной работы математических функций перед объявлением класса данной формы необходимо вставить строку Imports System.Math.

Необходимо также определить особую кисть для печати – вставить в начало программы строку:

Dim brs As New SolidBrush(Color.Black).

Рассмотрим теперь вопрос о редактировании списка чисел – добавлении в меню ещё одной команды: Редактировать список. Создадим для этой команды подменю с 4 командами: Добавить,

Вставить, Удалить и Изменить (рис. 3.3).

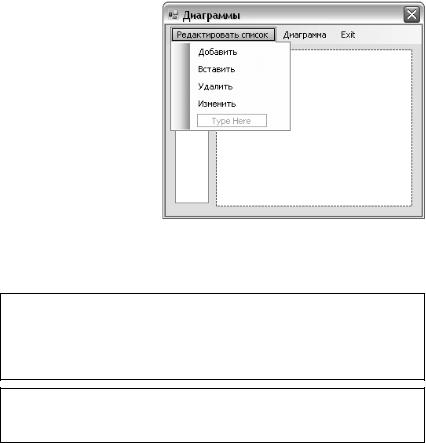

Рис. 3.3. Добавление в приложение команд меню Редактировать список с подменю

Рассмотрим две из четырёх процедур для команд этого подменю:

Код 3.2

Private Sub Добавить_Click(ByVal sender As _ System.Object, ByVal e As System.EventArgs) _ Handles Добавить.Click

ListBox1.Items.Add(InputBox("Введите значение"), _ "Ввод нового элемента")

End Sub

Private Sub Удалить_Click(ByVal sender As _ System.Object, ByVal e As System.EventArgs) _ Handles Удалить.Click

i = ListBox1.SelectedIndex

33

If i < 0 Then

MsgBox("Выделите удаляемый элемент!", _

MsgBoxStyle.Critical)

Else

ListBox1.Items.RemoveAt(i)

End If

End Sub

Можно модернизировать выполненный проект, изменив параметры методов FillPie и DrawPie так, чтобы сектора немного сместились от центра эллипса

(рис. 3.4).

Рис. 3.4. Круговая диаграмма со смещёнными центрами секторов

Для указанной модернизации следует ввести две переменные: px и py – горизонтальное и вертикальное смещение:

q = 0.025 'коэффициент "разбегания" (смещения) px = q * Dw * Cos(3.14 * (f1 + f2 / 2) / 180) py = q * Dh * Sin(3.14 * (f1 + f2 / 2) / 180)

Значения 2-го и 3-го параметров указанных методов FillPie и DrawPie надо изменить на значения этих переменных:

gr.FillPie(br, dx + px, dy + py, Dw, Dh, f1, f2) gr.DrawPie(pen, dx + px, dy + py, Dw, Dh, f1, f2)

Задание 3.2. Добавить в меню на экранной форме проекта приложения 1-го задания команду Редактирование списка, содер-

жащую команды подменю Добавить, Удалить, Вставить и Из-

менить в соответствии с вариантами задания.

34

Вариант 1. Написать и отладить процедуру для команды подменю Вставить – включения нового элемента в список – перед выделенным элементом.

Указание. Вместо метода Add, рассмотренного в коде 3.2, следует использовать метод Insert, в котором не один, а два аргумента:

ListBox1.Items.Insert(i, InputBox("Введите значение", _ "Ввод нового элемента", _ ListBox1.Items.Item(i)))

(3-й аргумент функции InputBox – значение «по умолчанию».) Как и в процедуре для команды Удалить (код 3.2), необходимо

предусмотреть случай, когда пользователь не выделил элемент, перед которым вставляется новое значение.

Вариант 2. Написать и отладить процедуру для команды меню Изменить – замены старого значения выделенного элемента новым значением.

Указание. Использовать последовательное применение двух методов: Insert (см. указание к варианту 1) и RemoveAt (см. код 3.2):

ListBox1.Items.Insert(i, InputBox("Введите значение", _ "Ввод исправленного элемента", _ ListBox1.Items.Item(i)))

ListBox1.Items.RemoveAt(i + 1)

Как и в процедуре для команды Удалить (код 3.2) необходимо предусмотреть случай, когда пользователь не выделил элемент, значение которого надо изменить.

Задание 3.3. Реализовать построение линейной и прямоугольной диаграмм в соответствии с вариантами задания.

Вариант 1. Создать проект приложения «Линейная диаграмма» (рис. 3.5), в котором применяются графические методы DrawLine и DrawRectangle.

Вариант 2. Создать проект приложения «Прямоугольная диаграмма» (рис. 3.6), в котором применяются графические методы

FillRectangle и DrawRectangle.

35

Рис. 3.5. Форма приложения «Линейная диаграмма»

Рис. 3.6. Форма приложения «Прямоугольная диаграмма»

Указание. Для более естественного представления диаграмм целесообразно перенести начало координат вниз и перевернуть направленную вниз ось ординат:

dx = w / (n + 2) dy = 0.1 * h

gr.ScaleTransform(1, -1) gr.TranslateTransform(dx, -h + dy)

Кроме того здесь проведено масштабирование:

• длина оси абсцисс составляет теперь (n + 2) условных единиц.

36

• длина оси ординат устанавливается в зависимости от значения переменной max – максимального числа в списке чисел, которое надо найти перед циклическим рисованием отрезков (линейная диаграмма) или прямоугольников (прямоугольная диаграмма).

На каждом шаге этого циклического процесса:

1) изображение очередного отрезка (в случае линейной диаграммы) строится следующим образом:

x2 = (0.5 + i) * dx

y2 = CSng(ListBox1.Items.Item(i))

y2 = y2 * (0.8 * h / max) gr.DrawLine(pen, x1, y1, x2, y2) gr.DrawLine(pens.Black, x2, 0, x2, y2) x1 = x2 : y1 = y2

2) изображение очередного прямоугольника (в случае прямоугольной диаграммы) строится следующим образом:

x1 = i * dx : y1 = 0

dy = CSng(ListBox1.Items.Item(i)) dy = dy * (0.8 * h / max)

gr.FillRectangle(br, x1, y1, dx, dy) gr.DrawRectangle(pen, x1, y1, dx, dy)

Как и для круговой диаграммы (код 3.1) кисть br надо определять на каждом шаге цикла, чтобы закрашивать прямоугольники разными случайными цветами:

c = Color.FromArgb(255, _

150 + 100 * Rnd(), 150 + 100 * Rnd(), _ 150 + 100 * Rnd())

Dim br As New SolidBrush(c)

Для большей выразительности можно сделать прямоугольное обрамление – как у линейной, так и у прямоугольной диаграммы:

gr.DrawRectangle(pen, 0, 0, _

w - 2 * dx, h - 2 * dy + 5)

Дополнение к заданию 3.3. Реализовать печать значений: ∑aiai 100% на диаграммах в соответствии с вариантом.

37

Изображения диаграмм с напечатанными на них указанными значениями показаны на рис. 3.7.

а б

Рис. 3.7. Печать значений в окне изображения приложения: «Линейная диаграмма» (а) и «Прямоугольная диаграмма» (б)

Фрагмент кода для варианта 1:

gr.ScaleTransform(1, -1) For i = 0 To n - 1

a = CSng(ListBox1.Items.Item(i)) a = Round(100 * a / s)

gr.DrawString(a & "%", Font, brs, _

dx * (0.5 + i) - 10, 2)

Next

Фрагмент кода для варианта 2:

gr.ScaleTransform(1, -1) For i = 0 To n - 1

a = CSng(ListBox1.Items.Item(i)) a = Round(100 * a / s)

gr.DrawString(a & "%", Font, brs, dx * i, 0) Next

Отметим, что в данных фрагментах вертикальная ось, перевернутая для построения линейной или прямоугольной диаграммы в традиционной системе координат, опять переворачивается с помо-

щью строки: gr.ScaleTransform(1, -1).

Это делается для того, чтобы печатаемые на диаграмме символы (цифры и знак «%») не изображались перевернутыми.

38

Отчет о работе

Отчет заключается в демонстрации студентом на терминале работы самостоятельно отлаженного проекта «Построение диаграмм» (в соответствии с предложенным вариантом каждого из трех заданий).

Проект должен давать ожидаемые результаты при работе в режиме отладчика. Должна быть также представлена демонстрация исполняемого Windows приложения, соответствующего указанному проекту.

39

Работа № 4

Исследование графических объектов и методов

2D-графики языка Visual Basic .NET (2005, 2008)

на примере проектирования приложений «Построение графиков функций» и «Построение сложных фигур»

Цель работы: изучение возможностей реализации двумерной (2D) графики с помощью графических объектов и методов языка VB .NET (2005, 2008) на примере проектирования двух приложений «Построение графиков функций» и «Построение сложных фигур».

В ходе проведения работы исследуется полезный класс графических объектов – Drawing2D из пространства имён System.Drawing, входящего в состав .NET Framework – ядра системы Visual Studio .NET (2005, 2008).

Подготовка к работе

Перед выполнением работы студенту необходимо ознакомиться с литературой и материалами лекций, а также проконтролировать свои знания, ответив на следующие контрольные вопросы:

1.Что представляют собой графические объекты-структуры Point (точка), Rectangle (прямоугольник), Size (размер)? К какому пространству имён они принадлежат? Приведите примеры графических методов, в которых они используются.

2.Как с помощью метода Inflate можно изменять размеры изображаемых прямоугольников и эллипсов?

3.Для каких графических методов необходим объект Brush (графическая кисть)? Как определить новую кисть?

4.Какие графические объекты используются в качестве двух аргументов графического метода DrawString?

5.Как с помощью графического метода DrawString можно напечатать на некотором объекте ряд чисел? Как напечатать эти числа разными цветами и/или разными шрифтами?
