ЭЛЕКТРОЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ И ИХ СТРУКТУРА
Электроэнергетика — сложнейший технологический комплекс, где цена ошибки велика. Электроэнергия в современном мире относится не просто к товарам повседневного спроса — она, по сути, формирует образ жизни. Сбои в энергоснабжении — это не только риски для образа жизни, но и возможные причины техногенных катастроф, создающие угрозу жизни людей. Именно поэтому опыт преобразований в этой сфере, накопленный в нашей стране, представляет особый интерес.
Техническая основа современной электроэнергетики:
440 тепловых и гидравлических электростанций мощностью соответственно 132,1 и 43,8 млн. кВт и 9 атомных электростанций мощностью 22,1 млн. кВт.
линии электропередачи всех классов напряжения протяженностью 2,67 млн. км, в т.ч. напряжением свыше 220 кВ – 150,7 тыс. км.
Особенности электроэнергетических систем:
Одновременност |
процессов |
производства, |
распределения |
и |
потребления |
ь электроэнергии; |
|
|
|
|
|
Быстрота протекания переходных процессов;
Связь работы энергосистем со всеми отраслями народного хозяйства.
Единая электроэнергетическая система (ЕЭС) РФ представляет собой объединение электростанций и подстанций электрическими сетями различных напряжений. ЕЭС РФ является технологически единым объектом, функционирование которого подчиняется соответствующим физическим законам.
Основные понятия и определения
Основные понятия и определения

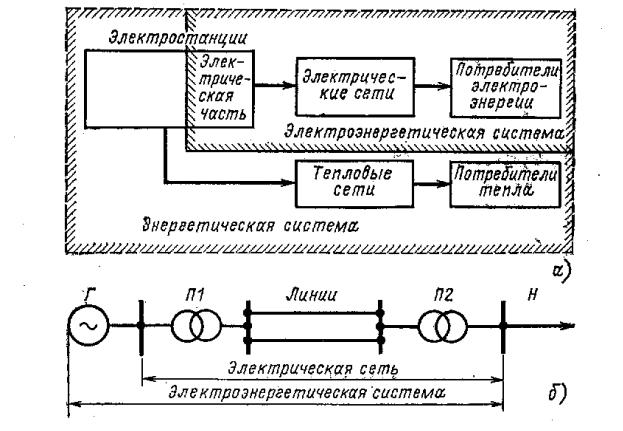

Энергетическая система состоит из электростанций, электрических сетей и потребителей электроэнергии, соединенных между собой и связанных общностью режима в непрерывном процессе производства, распределения и потребления электрической и тепловой энергии, при общем управлении этим режимом.
Электроэнергетическая система – это часть энергетической системы, за исключением тепловых сетей и тепловых потребителей – совокупность электрических частей электростанций, электрических сетей и электроприемников, работающих по согласованному режиму при его общем управлении.
Электростанция – производит или генерирует электроэнергию, а теплофикационная электростанция – электрическую и тепловую энергию.
Основные понятия и определения
Классификация электростанций
По виду первичного источника энергии, преобразуемого в электрическую или тепловую энергию, различают станции:
тепловые (ТЭС),
атомные (АЭС),
гидравлические (ГЭС).
ТЭС делятся на конденсационные электростанции (КЭС), государственные районные электростанции (ГРЭС), теплофикационные (ТЭЦ) – вырабатывающие и электроэнергию и тепло.
электростанции, относящиеся к нетрадиционным источникам энергии: гидроаккумулирующие,
дизельные,
солнечные,
геотермальные,
приливные,
ветроэлектростанции,
биоэлектростанции.
Основные понятия и определения
Электрическая сеть – совокупность электроустановок, |
предназначенных для передачи и |
распределения электроэнергии от электростанций к потребителям. Эл. сеть состоит из воздушных и кабельных линий электропередачи, подстанций, РУ и переключательных пунктов.
Линия электропередачи – это электроустановка, предназначенная для передачи электроэнергии, т.е. система проводов, соединительной арматуры, опор, изоляторов, траверс, кабелей, каналов и т.д. При передаче электроэнергии напряжением выше 1 кВ линия называется высоковольтной, при передаче электроэнергии напряжением до 1 кВ – низковольтной.
Стандартные номинальные (междуфазные напряжения трехфазного тока частотой 50 Гц) напряжения:
3,6,10,20,35,110,150,220,330,500,750,1150 кВ.
Подстанция – это электроустановка, предназначенная для преобразования и распределения электроэнергии, она состоит из силовых трансформаторов, сборных шин, коммутационных аппаратов и вспомогательного оборудования – устройств РЗА, измерительных приборов. ПС предназначены для связи генераторов и потребителей электроэнергии с ЛЭП и для связи отдельных частей электроэнергетической системы.
Основные понятия и определения
Организационно-производственная структура электроэнергетики:
генерирующие компании:
федерального значения, например РусГидро; ТГК (например, Дальневосточная генерирующая компания);
сетевые компании:
ФСК (Федеральная сетевая компания); сетевые распределительные компании (например, МРСК, ДРСК, ТСО);
энергосбытовые компании (например ДЭК);
оптовые и розничные рынки энергии и мощности
Технологическое и диспетчерское управление осуществляется СО-ЦДУ РФ (системный оператор – центрального диспетчерского управления РФ) через СО-ОДУ и СО-РДУ.
