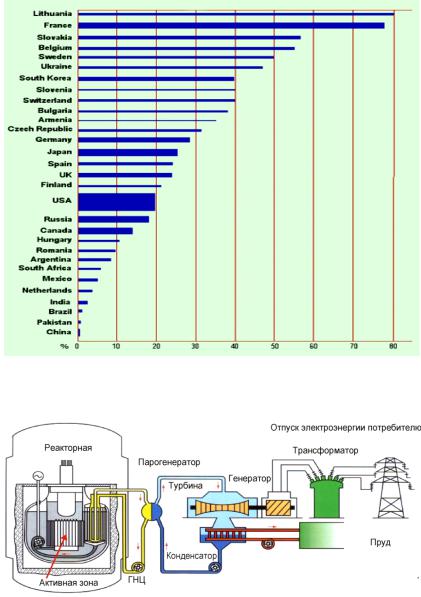

Рис. 3.2. Число и возраст энергетических ядерных реакторов и доля «ядерного электричества» в странах мира на начало 2009 г. Ширина синих линий пропорциональна числу реакторов в стране
Рис. 3.3. Схема АЭС с реактором типа БН-600
271

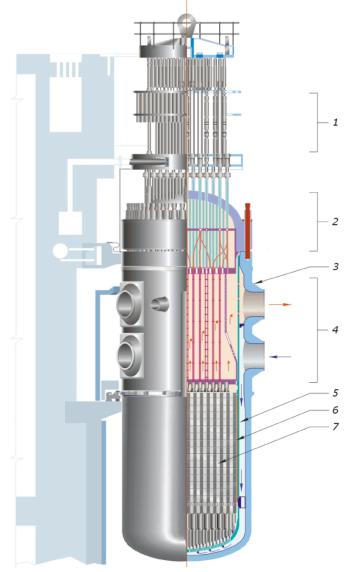

Рис. 3.4. Реактор ВВЭР-1000:
1 – привод СУЗ, 2 – крышка реактора; 3 – корпус реактора; 4 – блок защитных труб; 5 – шахта; 6 – выгородка активной зоны; 7 – топливные сборки (ТВС), регулирующие стержни
272

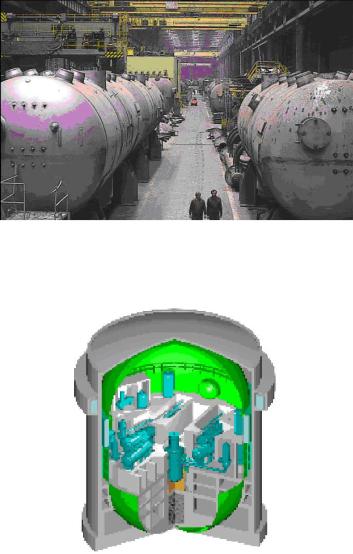

Рис. 3.5. Парогенераторы горизонтального типа для реакторов ВВЭР-1000 в сборочном цехе
Рис. 3.6. Схема размещения первого контура реактора ВВЭР-1000 в защитной оболочке (контейнменте)
273

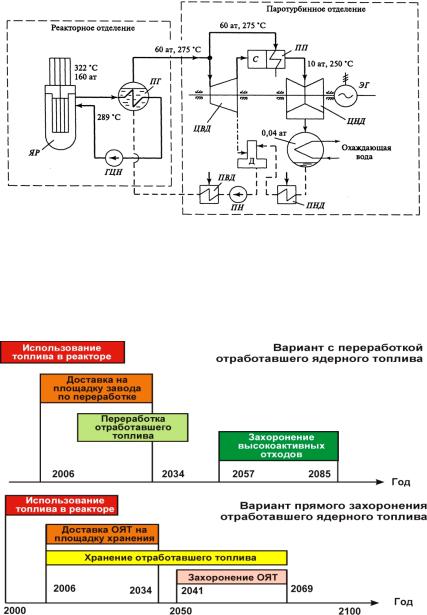

Рис. 3.7. Тепловая схема двухконтурной АЭС с реактором ВВЭР-1000 для одной из четырех петель:
ЯР – ядерный реактор; ПГ – парогенератор; ГЦН – главный циркуляционный насос; ЦВД – цилиндр высокого давления турбины; ЦНД – цилиндр низкого давления турбины; П – пароперегреватель; ПНД – подогреватель (регенератор) низкого давления; ПВД – подогреватель (регенератор) высокого давления; ПН – питательный насос; Д – деаэратор
Рис. 3.8. Характерные времена выдержки ОЯТ после извлечения из реактора (проектный срок работы реактора 30 лет)
274
Рис. 3.9. Завод по разделению изотопов урана центрифужным методом
Рис. 3.10. Топливные таблетки – диоксид урана (UO2)
Рисунки к главе 4
Рис. 4.1. Барьеры безопасности на АЭС
275

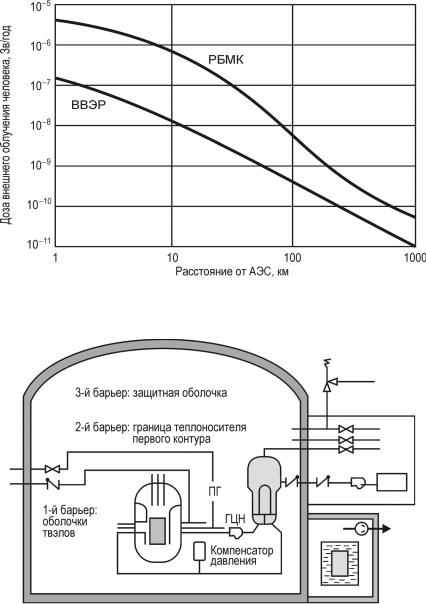

Рис. 4.2. Доза внешнего облучения от облака выброса и радиоактивных выпадений (данные конца 1970-х гг.)
Рис. 4.3. Барьеры безопасности для реакторов PWR
276
Рисунки к главе 5

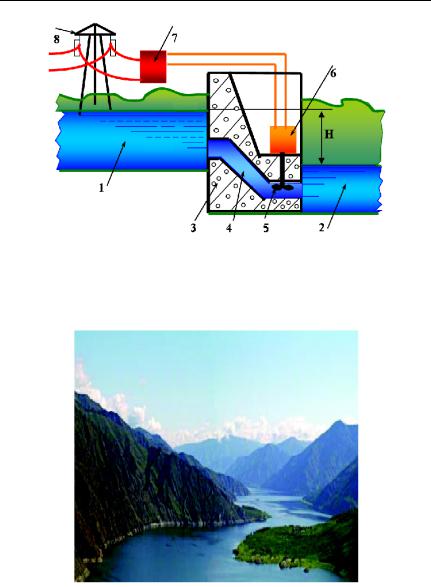

Рис. 5.1. Схема гидроэлектростанции:
1 – верхний и 2 – нижний уровни (русло) реки; 3 – здание плотины (разрез вдоль течения реки); 4 – водовод; 5 – гидротурбина; 6 – электрогенератор; 7 – трансформатор; 8 – линия электропередачи (ЛЭП)
Рис. 5.2. Водохранилище Саяно-Шушенской ГЭС
277

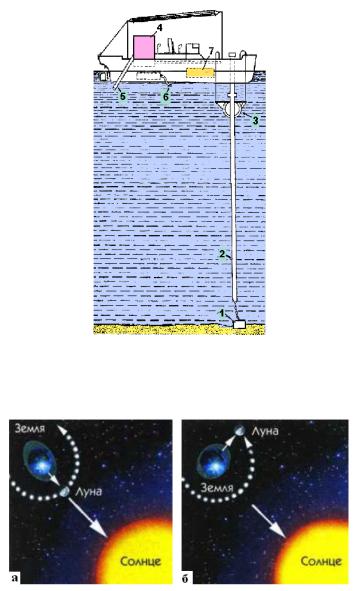

Рис. 5.3. Судно с трубой, на котором проводил эксперименты Ж. Клод: 1 – якорный блок; 2 – трубопровод холодной воды; 3 – поддерживающий трубу буй: 4 – электростанция; 5 – выход отработанной воды; 6 – забор тёплой воды; 7 – оборудование для изготовления льда
Рис. 5.4. Образование сизигийных приливов (а), когда высоты лунного и солнечного приливов складываются, и самых слабых – квадратурных приливов (б) [2]
278

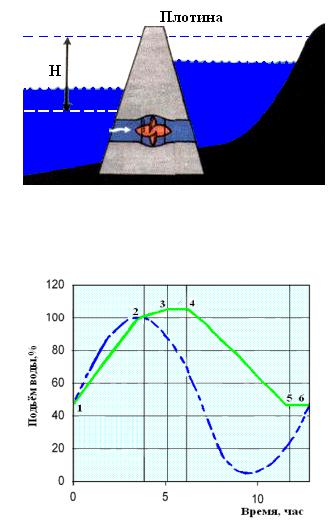

Рис. 5.5. Схема приливной электростанции
(H – амплитуда между наиболее низким и высоким уровнями воды)
Рис. 5.6. Волновой цикл и выработка электричества в зависимости от времени суток [1]:
прерывистая линия – движение волны (прилив – отлив – прилив); сплошная – ход наполнения бассейна (1–2 – наполнение; 2–3 – подкачка; 3–4 – удержание; 4–5 – генерация энергии; 5–6 – удержание)
279

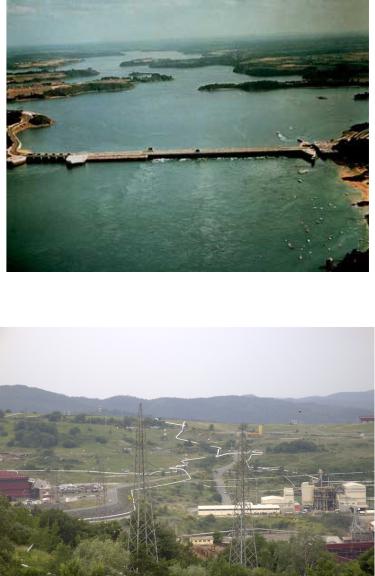

Рис. 5.7. Первая в мире приливная электростанция на р. Ла-Ранс
Рис. 5.8. Вид местности Лардерелло, пронизанной трубопроводом для транспортировки продукции геотермальной установки
