3.6 Составление картограммы земляных работ
Картограмма земляных работ отображает результаты выполненных расчетов. Составляют её в следующем порядке:
- вычерчивают сетку квадратов в заданном масштабе (1:500) на листе формата А4;
- наносят точки нулевых работ и проводят линии нулевых работ синим цветом;
- выписывают красным цветом рабочие отметки вершин квадратов со схемы с расчетом проекта вертикальной планировки (рис.3);
- выписывают объемы земляных работ в каждую фигуру;
- закрашивают площади, соответствующие выемкам, желтым цветом, а насыпям – красным;
- внизу, под сеткой квадратов, составляют таблицу, в графах которой записывают значения объемовVв выемок, Vн насыпей, сложив соответствующие объемы земляных работ в колонках сетки квадратов.
Например, для первой графы таблицы Vв = (282,0 + 190,0 + 70,0 + 2,5) = 544,5 м3, Vн = 26,1 м3
После расчета объемов Vв и Vн во всех графах их складывают и вычисляют суммы объемов выемок ΣVв и насыпей ΣVн, которые должны соответствовать значениям, рассчитанным в таблице 3.
Например, ΣVв = 544,5 + 272,5 + 20,1 = 837,1 м3 ; ΣVн = 26,1 + 21,1 +145,2 + 623,0 = 815,4 м3.
Пример оформления картограммы земляных работ приводится на рисунке 4.
В результаты выполнения данной работы в отчете должны быть представлены следующие материалы:
- титульный лист (приложение А);
- исходные данные для проектирования;
- абрис-журнал нивелирования по квадратам (рис.1);
- план нивелируемого участка местности с вычисленными отметками Hi вершин квадратов и горизонталями (рис.2)
- расчеты Нцт, Хцт, Уцт, Нпр,0;
- таблица с расчетами проектных отметок Нпр,i (табл.1);
- расчет проекта вертикальной планировки (рис.3) с выписанными соответствующими цветами отметками Нi, проектными отметками Нпр,i, рабочими отметками hp,i, точками нулевых работ и линиями нулевых работ;
- таблица с расчетами положения точек нулевых работ (табл.2);
- таблица с результатами расчетов объемов земляных работ (табл.3); - расчет баланса земляных работ;
- картограмма земляных работ (рис.4).

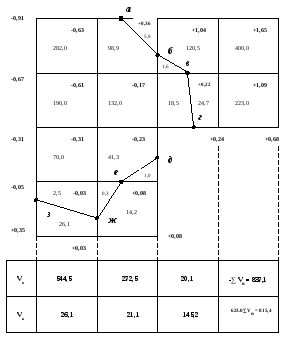

Рисунок 4 – Оформление картограммы земляных работ
