4 Порядок сбора нагрузок на фундамент
Для определения нагрузок составляют схемы грузовых площадей и подсчитывают полезную нагрузку и собственную массу конструкций на 1м2.В каркасных зданиях нагрузка с выделенных грузовых площадей на уровне каждого перекрытия передается на отдельные колонны, а с колонн - на фундамент. В зданиях с продольными и поперечными несущими стенами подсчитывают нагрузку, приходящуюся на 1 м длины несущей стены на уровне отметки верха фундамента.
Грузовая площадь для ленточного фундамента равна произведению половины расстояния в свету между несущими элементами в одном направлении и расстояния между осями оконных проемов в другом направлении. Для несущих стен без проемов берется любая длина по стене, где возможен более полный учет различных нагрузок (рисунок 2).
Грузовая площадь для фундамента под колонну определяется как произведение половины расстояния между несущими элементами в одном
12
направлении и половины расстояния между несущими "элементами в другом направлении (рисунок 3). В каркасных сооружениях при расчете оснований и фундаментов учитывают нагрузки от собственной массы ригелей и колонн.
а– с продольными несущими стенами
б– с поперечными несущими стенами
Рисунок 2 – Грузовые площади на ленточные фундаменты зданий
Рисунок 3 – Грузовые площади на фундаменты каркасных зданий
При расчете оснований и фундаментов учитывают также нагрузки от собственной массы фундаментов и давления грунтов.
Подсчет нормативных и расчетных нагрузок ведется обычно в табличной форме (таблица 6).
13
5 Определение момента по обрезу фундамента
При проверке максимальных и минимальных напряжений по подошве фундамента следует учитывать момент от внецентренного приложения нагрузок первого и вышележащих этажей относительно оси, проходящей через центр тяжести фундамента (рисунок 4).

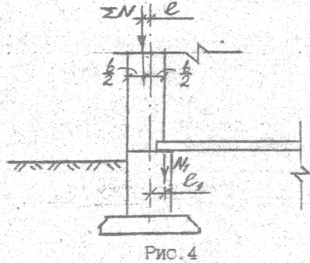

Рисунок 4 - Схема действия сил
Момент от этажных нагрузок MII), в кНм определяется по формуле
,
(7)
где Nпocт1– постоянная погонная нагрузка на 1-й этаж, кН;
Nвp1 – временная погонная нагрузка на 1-й этаж, кН;
e1 – эксцентриситет приложения погонных нагрузок на
1-й этаж, м;
N – сумма погонных постоянных и временных нагрузок на вышележащие этажи и собственная масса стены, кН;
e– эксцентриситет приложения нагрузок вышележащих этажей, м.
14
Т а б л и ц а 6 –
Сбор нагрузок на фундамент по сечению
I-I
, грузовая площадь
|
Нормативная нагрузка, кН |
Коэффициент |
Коэффициент |
Расчетная |
| ||||||||||||||||
Вид |
На 1 м2 грузовой |
На грузовую |
надежности |
сочетания |
нагрузка, |
| |||||||||||||||
нагрузок |
Площади |
площадь |
по нагрузке, γf |
|
|
кН |
| ||||||||||||||
|
I ГПС |
II ГПС |
I ГПС |
II ГПС |
I ГПС |
II ГПС |
I ГПС |
II ГПС |
I ГПС |
II ГПС |
| ||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
| ||||||||||
Постоянная нагрузка |
|
|
|
|
|
|
|
|
|
|
| ||||||||||
Кровля |
|
|
|
|
|
|
|
|
|
|
| ||||||||||
3-х слойный рубероидный |
|
|
|
|
|
|
|
|
|
|
| ||||||||||
ковер на битум. основе |
0,15 |
0,15 |
1,8 |
1,8 |
1,2 |
1 |
1 |
1 |
2,15 |
1,8 |
| ||||||||||
Ж/б плита |
2,8 |
2,8 |
33,6 |
33,6 |
1,1 |
1 |
1 |
1 |
36,97 |
33,6 |
| ||||||||||
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||
Итого : |
|
|
|
|
|
|
|
|
39,13 |
35,4 |
| ||||||||||
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||
Чердачное перекрытие |
|
|
|
|
|
|
|
|
|
|
| ||||||||||
цем-песч.стяжка, 40 мм |
0,72 |
0,72 |
8,64 |
8,64 |
1,3 |
1 |
1 |
1 |
11,23 |
8,64 |
| ||||||||||
Пароизоляция |
0,05 |
0,05 |
0,6 |
0,6 |
1,2 |
1 |
1 |
1 |
0,72 |
0,6 |
| ||||||||||
Утеплитель |
1,26 |
1,26 |
15,12 |
15,12 |
1,2 |
1 |
1 |
1 |
18,14 |
15,12 |
| ||||||||||
Ж/б плита |
2,8 |
2,8 |
33,6 |
33,6 |
1,1 |
1 |
1 |
1 |
36,97 |
33,6 |
| ||||||||||
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||
Итого : |
|
|
|
|
|
|
|
|
67,06 |
57,96 |
| ||||||||||
15 Продолжение таблицы 6
|
|
|
| ||||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
| ||||||||||
Междуэтажное перекрытие |
|
|
|
|
|
|
|
|
|
|
| ||||||||||
1-й этаж. |
|
|
|
|
|
|
|
|
|
|
| ||||||||||
линолеум на мастике |
0,06 |
0,06 |
0,72 |
0,72 |
1,1 |
1 |
1 |
1 |
0,792 |
0,72 |
| ||||||||||
стяжка из цем.-песч. |
|
|
|
|
|
|
|
|
|
|
| ||||||||||
раствора, 40 мм |
0,72 |
0,72 |
8,64 |
8,64 |
1,3 |
1 |
1 |
1 |
11,23 |
8,64 |
| ||||||||||
панель м/эт. перекрытия |
2,8 |
2,8 |
33,6 |
33,6 |
1,1 |
1 |
1 |
1 |
36,97 |
33,6 |
| ||||||||||
Перегородки |
0,5 |
0,5 |
6 |
6 |
1,3 |
1 |
1 |
1 |
7,8 |
6 |
| ||||||||||
Итого 1-й этаж : |
|
|
|
|
|
|
|
|
56,79 |
48,96 |
| ||||||||||
Итого 5-и этажей: |
|
|
|
|
|
|
|
|
283,95 |
244,8 |
| ||||||||||
Итого пост. нагрузка |
|
|
|
|
|
|
|
|
390,14 |
338,16 |
| ||||||||||
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||
Временная нагрузка |
|
|
|
|
|
|
|
|
|
|
| ||||||||||
Снеговая нагрузка, 3 р-н |
1 |
0,5 |
12 |
3,6 |
1,4 |
1 |
0,9 |
0,95 |
15,12 |
3,42 |
| ||||||||||
Полезная на чердак |
0,7 |
- |
8,4 |
- |
1,3 |
1 |
0,9 |
0,95 |
9,07 |
- |
| ||||||||||
Полезная на перекрытие |
|
|
|
|
|
|
|
|
|
|
| ||||||||||
1-го этажа |
1,5 |
0,3 |
18 |
3,6 |
1,3 |
1 |
0,9 |
0,95 |
19,44 |
3,42 |
| ||||||||||
полезная на 5 этажей |
|
|
|
|
|
|
|
|
|
|
| ||||||||||
с учетом к-та n1 = 0.67 |
|
|
|
|
|
|
|
|
65,124 |
17,1 |
| ||||||||||
Итого врем. нагрузка: |
|
|
|
|
|
|
|
|
89,31 |
20,52 |
| ||||||||||
Итого полная: |
|
|
|
|
|
|
|
|
479,45 |
358,68 |
| ||||||||||
Итого полная на пог. м |
|
|
|
|
|
|
|
|
239,72 |
179,34 |
| ||||||||||
Масса стены 1 пог. м |
7,2*16,24=116,93 |
|
1,1 |
1 |
1 |
1 |
128,62 |
116,93 |
| ||||||||||||
Итого полная на пог. м |
|
|
|
|
|
|
|
|
368,34 |
29 |
|
16
